ТЭН для алюминиевого радиатора: конструкция и установка

Гальваническая пара алюминий-медь в системе отопления работает как медленная батарейка: электрохимическая реакция разрушает алюминий там, где два металла контактируют через теплоноситель. На практике это выглядит как чёрный шлам в системе, свищи в секциях и вздутые батареи через 3-5 лет. Поэтому вопрос «какой ТЭН поставить в алюминиевый радиатор» не такой простой, как кажется на стрейте.

Разберём: какой материал оболочки выбрать, как рассчитать мощность и что проверить перед включением.

Почему материал оболочки критичен

Алюминий в системе отопления находится в щелочной среде (pH теплоносителя обычно 7-9). В такой среде медь и латунь образуют с алюминием гальваническую пару с разностью потенциалов около 0,6-0,9 В. При наличии электролита (вода) начинается электрохимическая коррозия. Алюминий выступает анодом и разрушается быстрее.

Нержавеющая сталь AISI 304 (08Х18Н10) совместима с алюминием в закрытых системах с нейтральным теплоносителем. Разность потенциалов между ними значительно меньше, а пассивный оксидный слой на нержавейке снижает реакцию ещё дополнительно.

Конструкция мокрого ТЭНа для радиатора

Мокрый ТЭН для секционного радиатора состоит из трёх основных частей: трубчатый нагревательный элемент (одна или несколько петель), резьбовой штуцер и терморегулятор.

• Штуцер: стандарт для большинства секционных радиаторов G1½ (1,5 дюйма). Этот размер совпадает с боковым подключением стандартных батарей. Перед заказом убедитесь в резьбе вашего радиатора: у некоторых моделей может быть G1 или G2.
• Трубка ТЭНа: диаметр 8-12 мм, длина подбирается под высоту радиатора. Форма петли обеспечивает равномерный нагрев секций.
• Терморегулятор: встроенный или выносной. Отключает нагрев при достижении заданной температуры. Для жилых помещений обычно 45-75 °C.
• Уплотнение: паронитовая прокладка под штуцер. Обязательна при монтаже.

Расчёт мощности

Простая формула: 40-100 Вт на 1 м² отапливаемой площади при высоте потолка до 3 м. Нижняя граница для хорошо утеплённых помещений, верхняя для угловых комнат с большими окнами.

• Комната 20 м²: 800-2000 Вт, берут ТЭН 1-2 кВт
• Комната 30 м²: 1200-3000 Вт, берут ТЭН 1,5-3 кВт
• Производственное помещение 50 м² с плохим утеплением: 3-5 кВт

Для секционных алюминиевых радиаторов производители обычно дают максимальную мощность ТЭНа в документации (чаще всего 1-2,5 кВт для жилых батарей, не более). Превышение приводит к перегреву теплоносителя у ТЭНа и кипению. Если нужно больше, лучше два радиатора с отдельными ТЭНами, чем один перегруженный.

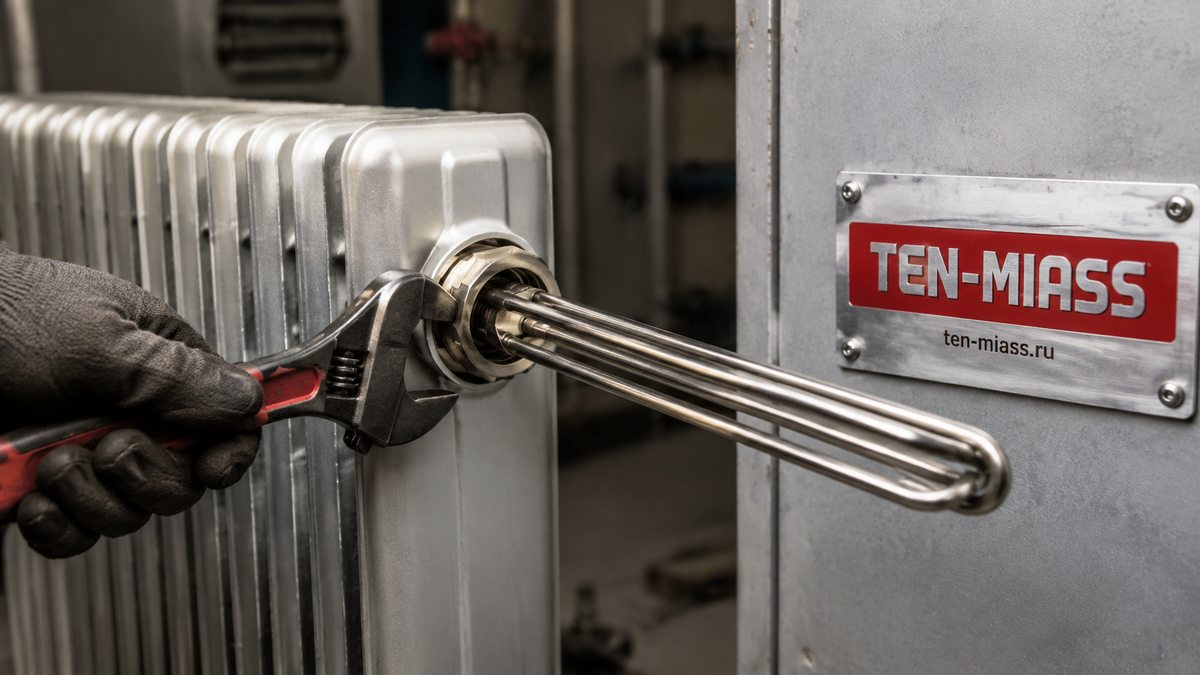

Установка: порядок действий

1. Перекрыть подачу в контур, слить воду из радиатора или выставить заглушки байпаса.
2. Выкрутить заглушку из бокового подключения. Стандартно это ключ на 55 мм под G1½.
3. Вкрутить ТЭН с паронитовой прокладкой. Затягивать аккуратно: алюминиевые секции не любят перетяга, ломается резьбовая часть коллектора.
4. Открыть подачу, заполнить радиатор, проверить отсутствие подтёков.
5. Подключить ТЭН к электросети. Мощность 2 кВт и выше требует отдельной линии с автоматом 16 А.
6. Выставить температуру на терморегуляторе и проверить отключение при достижении порога.

Типичные ошибки при заказе и установке

• Медный ТЭН в алюминиевый радиатор. Встречается в 30-40% случаев, когда покупают первый попавшийся «ТЭН для радиатора». Через 2-3 года замечают чёрный осадок и свищи.
• Не та резьба. G1½ и G1 визуально похожи. Разница в диаметре: G1 не создаст нормального уплотнения в посадочном месте под G1½, будет течь.
• Превышение мощности. Мощный ТЭН в малообъёмном радиаторе перегреет воду до кипения. Это и тяга, и стресс для секций, и сработавший термостат каждые 2 минуты.
• Установка без терморегулятора. ТЭН без термозащиты работает непрерывно, пока не сгорит или не вскипит радиатор.
• Антифриз несовместимого состава. Некоторые антифризы на основе этиленгликоля с присадками агрессивны к алюминию. Уточняйте совместимость с производителем теплоносителя.

Что сообщить при заказе ТЭНа

Чтобы получить подходящий ТЭН под ваш радиатор, нужны четыре параметра:

1. Модель или тип радиатора (алюминиевый, количество секций, производитель)
2. Диаметр и тип резьбы бокового подключения (G1, G1½, G2)
3. Нужная мощность (или площадь помещения для расчёта)
4. Тип теплоносителя (вода, антифриз и его марка)

Если под рукой нет всех данных, сфотографируйте радиатор с боковым подключением и отправьте фото. По снимку определим резьбу и уточним остальное.
