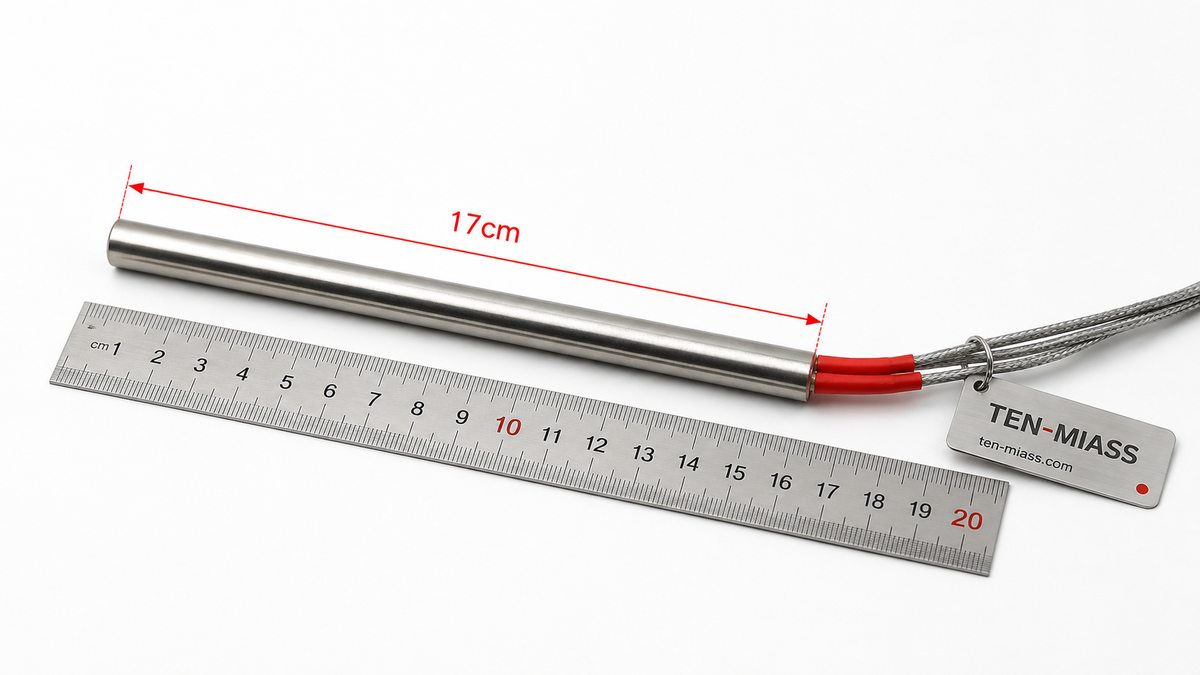

Что значит «активная длина 170 мм»
Трубка ТЭН состоит из двух зон: активная часть — внутри нагревательная спираль, обжатая наполнителем (периклаз). Именно здесь и выделяется тепло. За пределами активной части — выводы: металлические штыри или резьбовые контакты для подключения.
Полная длина ТЭН всегда больше активной. Для патронного нагревателя с активной частью 170 мм полная длина обычно составляет 320-370 мм в зависимости от типа выводов. Это важно при проектировании посадочного места: в корпус оборудования войдёт полная длина, а нагревать будет только 170 мм.
При заказе сообщайте обе цифры. Либо укажите доступный монтажный размер — рассчитаем активную часть под него.
Удельная мощность: когда 2 кВт на 170 мм работает, а когда нет
2 кВт на 170 мм активной части дают удельную поверхностную мощность около 11,7 Вт/см. Это значит нагрев сосредоточен на коротком участке трубки. Предельно допустимые значения зависят от среды:
| Среда нагрева | Допустимая удельная мощность | Подходит ли 11,7 Вт/см? |
|---|---|---|
| Воздух принудительный (вентилятор) | до 4-6 Вт/см | Нет. Перегрев трубки, сгорит спираль. |
| Воздух конвекционный (без обдува) | до 2-3 Вт/см | Нет. Критически мало теплосъёма. |
| Масло минеральное | до 12-15 Вт/см | Да, в пределах допустимого. |
| Вода техническая | до 20-25 Вт/см | Да, с запасом. |
| Металлическая пресс-форма (контакт) | до 15-20 Вт/см | Да, при хорошем контакте с металлом. |
Где применяют ТЭН 170 мм 2 кВт
Нагреватели такого типоразмера чаще всего встречаются в следующих задачах:
- Патронный нагрев пресс-форм и литьевых машин (нагрев металлического тела формы)
- Компактные водонагреватели проточного типа (промышленные краны, мойки на производстве)
- Лабораторные печи и термостаты с жидкостной ванной
- Медицинское оборудование (нагрев физрастворов, дистилляторы)
- Нагревательные блоки экструдеров небольшого диаметра
В большинстве этих применений ТЭН работает в контакте с металлом или жидкостью. Воздушный нагрев с такой плотностью мощности без дополнительного расчёта не рекомендуем.
Диаметр корпуса: что выбрать
Диаметр ТЭН определяется посадочным отверстием в вашем оборудовании, а не мощностью. Для 2 кВт при длине 170 мм рабочие варианты:
| Диаметр корпуса | Типичное применение | Материал оболочки |
|---|---|---|
| 8 мм | Узкие патронные отверстия, медтехника | AISI 304 или сталь 10 |
| 10 мм | Стандарт для пресс-форм, термоблоков | Сталь 10, AISI 304 |
| 12 мм | Нагрев воды, лабораторные приборы | AISI 304, 12Х18Н10Т |
| 16 мм | Промышленные нагреватели масла и воды | Любой из линейки |
Мы изготавливаем диаметры от 4 до 32 мм. Если в документации на оборудование указан посадочный размер, изготовим точно под него.
Материал оболочки
Три варианта для большинства задач:
- Сталь 10 — для воздуха, масла, сухих сред. Дешевле, достаточно при t до 300°C.
- AISI 304 (08Х18Н10) — для воды, пара, слабоагрессивных сред. Стандарт для большинства жидкостных задач.
- 12Х18Н10Т — пищевые среды, агрессивная химия, повышенные температуры. Жаропрочная нержавейка.
Нужен ТЭН 170 мм 2 кВт? Пришлите замеры или фото старого нагревателя — рассчитаем за 30 минут.
Отправить заявкуЧто замерить на старом ТЭН
Если меняете вышедший из строя нагреватель, снимите следующие параметры:
- Активная длина (расстояние между упорными буртиками или началом нагрева)
- Полная длина от торца до торца контактных выводов
- Диаметр корпуса (штангенциркулем по телу трубки)
- Маркировка на трубке или шильдике: мощность в кВт, напряжение в В
- Тип выводов: штырь, резьба М6/М8, гайка, клемма
- Среда, в которой работал нагреватель
Фото с линейкой рядом заменяет половину замеров. Присылайте в WhatsApp или на почту, остальное уточним.
