Какое сопротивление у ТЭН 2 кВт 220 В?

По закону Ома: R = U² / P = 220² / 2000 = 24,2 Ом. Именно такое сопротивление должна показывать исправная спираль ТЭН мощностью 2 кВт при напряжении 220 В.

Почему ТЭН 170 мм делают U-образной или W-образной формы?

Нагревательная спираль должна иметь определённую длину, чтобы дать нужное сопротивление. В 170 мм прямой трубки спираль не умещается — поэтому трубку гнут: U-образно (два прохода) или W-образно (три прохода). Оба конца выходят с одной стороны, что удобно для монтажа.

Из какого материала делают ТЭН для воды при 2 кВт в коротком корпусе?

Для воды при высокой удельной нагрузке (короткий ТЭН, большая мощность) оптимальна нержавеющая сталь 12Х18Н10Т или AISI 316L. Медь подходит для мягкой воды при умеренных нагрузках. Материал трубки выбирается под рабочую среду и давление.

Что происходит, если ТЭН 170 мм 2 кВт работает в воде без циркуляции?

При высокой удельной нагрузке на поверхность (короткий ТЭН, большая мощность) без движения жидкости у стенки трубки образуется паровая плёнка. Это резко ухудшает теплоотдачу, трубка перегревается и перегорает. Обязательна циркуляция или принудительный поток.

Сколько стоит изготовить ТЭН 170 мм 2 кВт на заказ?

Цена зависит от материала трубки, типа присоединения и тиража. Минимальный заказ — 1 штука. Оставьте заявку с чертежом или образцом: рассчитаем стоимость и срок (обычно 7-14 рабочих дней).

ТЭН длиной 17 см мощностью 2 кВт — изготовление по чертежу

Q: Можно ли сделать ТЭН 170 мм 2 кВт под мой прибор?

Да. Мы изготавливаем ТЭН по чертежу или образцу, от 1 штуки. Укажите полную длину, диаметр трубки, тип присоединения и рабочую среду — рассчитаем и изготовим.

← Назад в блог

ТЭН длиной 17 см мощностью 2 кВт

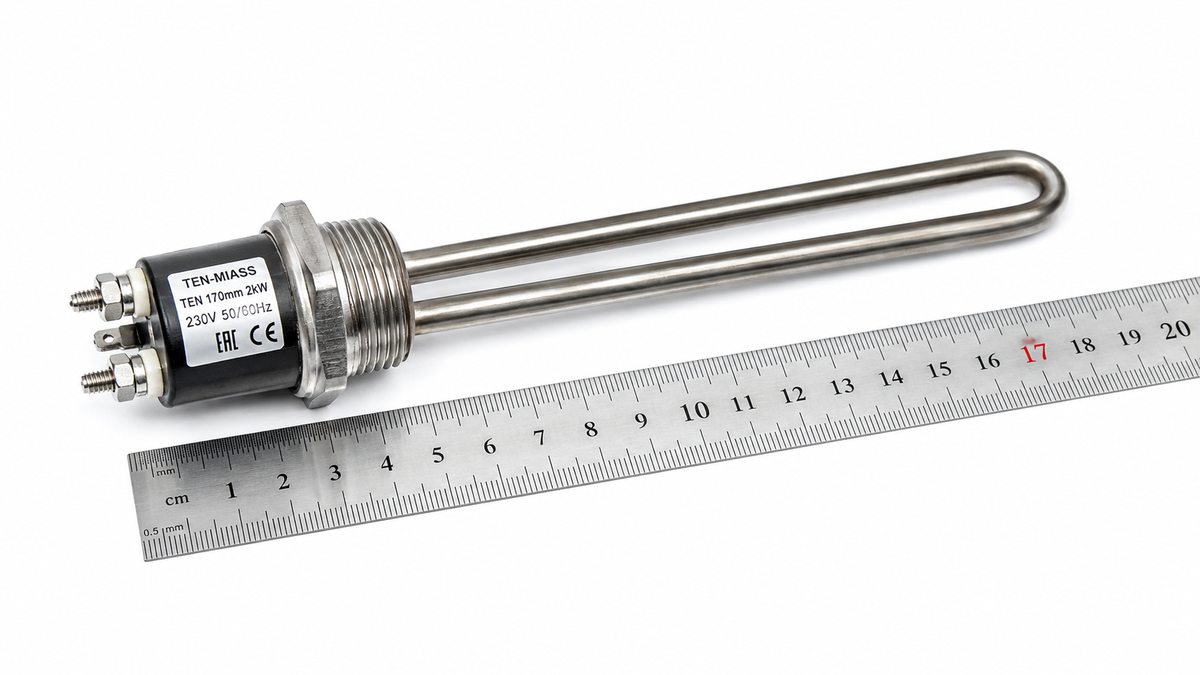

ТЭН 170 мм 2 кВт — U-образный трубчатый электронагреватель

170 мм по штангенциркулю, обгоревшая трубка, характерный запах. Именно с этим чаще всего приходит запрос на изготовление: «сгорел ТЭН, нужен такой же». Размер нестандартный, в магазине нет. Давайте разберём, что за ТЭН это такое и почему его чаще всего делают в виде U-образной или W-образной петли.

Электрика: что внутри

Мощность 2 кВт при 220 В. Ток нагрузки: I = P / U = 2000 / 220 = 9,1 А. Сопротивление нагревательной спирали: R = U² / P = 220² / 2000 = 48400 / 2000 = 24,2 Ом. Именно это значение должен показывать мультиметр на контактах исправного ТЭН. Если меньше 5 Ом или бесконечность — спираль оборвана или замкнута на корпус.

Параметр	Значение
Полная длина	170 мм
Мощность	2000 Вт
Напряжение	220 В
Ток	9,1 А
Сопротивление спирали	24,2 Ом
Типичная форма	U-образная, W-образная
Срок изготовления	7-14 рабочих дней

Почему 170 мм не делают прямым

Чтобы получить нужное сопротивление 24,2 Ом, нагревательная спираль из нихрома должна иметь конкретную длину. В прямую трубку 170 мм такая спираль физически не помещается. Поэтому трубку гнут: U-образно (два параллельных прохода по ~75 мм) или W-образно (три прохода, когда диаметр у присоединительного фланца маленький). Оба вывода оказываются с одной стороны, что упрощает монтаж в резервуар или камеру.

Плотность нагрева: на что обратить внимание

Для ТЭН с коротким корпусом и мощностью 2 кВт удельная нагрузка на поверхность трубки получается высокой. Это не проблема в движущемся потоке жидкости или в воздушном потоке с принудительной вентиляцией. Но в стоячей воде или закрытом кармане без циркуляции у стенки трубки может образоваться паровая плёнка: теплоотдача падает, металл перегревается, ТЭН перегорает досрочно.

Практическое правило: если прибор работает в режиме «залил воду и включил без прокачки» — сообщите нам при заказе. Подберём материал трубки и режим намотки спирали, который даст запас ресурса.

Материал трубки

Выбор зависит от рабочей среды:

Нержавеющая сталь 12Х18Н10Т — универсал для воды, пара, слабых растворов. Держит высокую удельную нагрузку. Медь — мягкая вода, невысокие температуры. Сталь — масло, воздух. При заказе по образцу определим материал по внешнему виду и назначению прибора.

Где применяется ТЭН 170 мм 2 кВт

Чаще всего это компактные проточные водонагреватели, промышленные кофемашины с небольшим бойлером, баки объёмом 3-10 литров, лабораторные ванны, нагреватели в технологических установках с ограниченным пространством. Иногда встречается в печах и духовках как замена горизонтального нагревательного элемента.

Нужен ТЭН 170 мм 2 кВт? Изготовим по чертежу или образцу. Минимальный заказ — 1 шт.

Оставить заявку

Часто задаваемые вопросы

Можно ли сделать ТЭН 170 мм 2 кВт под мой прибор?
Да. Мы изготавливаем по чертежу или образцу, от 1 штуки. Укажите полную длину, диаметр трубки, тип присоединения и рабочую среду.

Как проверить, исправен ли ТЭН?
Мультиметр в режиме Ом. На исправном ТЭН 2 кВт/220 В — 24,2 Ом между контактами. Сопротивление ниже 5 Ом или бесконечность — ТЭН неисправен. Также проверьте сопротивление между каждым контактом и корпусом трубки: должно быть не менее нескольких МОм.

Почему ТЭН сгорел быстро?
Основные причины при коротком ТЭН с высокой удельной нагрузкой: работа без движения жидкости, накипь на поверхности трубки (теплоизолирует), скачки напряжения, неподходящий материал трубки для данной среды.

Что нужно прислать для изготовления?
Чертёж с размерами (полная длина, диаметр трубки, диаметр и тип присоединения, расстояние между выводами) и параметры: мощность, напряжение, рабочая среда. Можно прислать фото образца с линейкой.

Какой срок изготовления?
7-14 рабочих дней. При срочном заказе — уточняйте при заявке.
