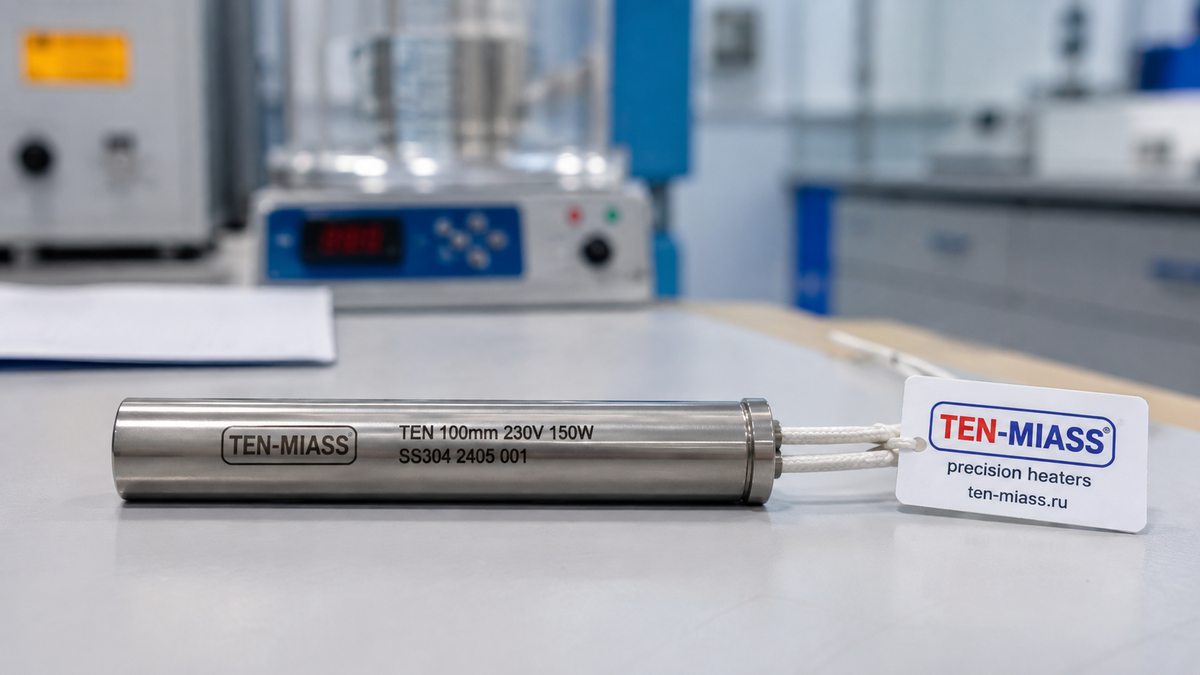

ТЭН длиной 10 см
Запрос «ТЭН 100 мм» стоит на особом месте в нашей практике. Это самый короткий типоразмер, который мы изготавливаем серийно. Длина 10 сантиметров звучит несложно, но именно здесь чаще всего возникает путаница между двумя разными цифрами: полной длиной трубки и активной зоной. Разберём, что это означает на практике.
Полная длина и активная зона: в чём разница
Полная длина ТЭН — это расстояние от конца до конца трубки. Активная длина — участок, где намотана нагревательная спираль, где происходит теплоотдача. Разница между ними — холодные концы (штыри для подключения), по 10–25 мм с каждой стороны.
У ТЭН полной длиной 100 мм активная зона составляет обычно 55–75 мм. Это не конструктивный недостаток, а физическая необходимость: вывод питания должен оставаться холодным, иначе изоляция в месте клеммы разрушится.
Важно при заказе: указывайте именно полную длину трубки. Если ориентируетесь на размер посадочного гнезда — добавьте 20–30 мм на холодные концы. Мы уточняем этот параметр при каждом расчёте.
Ограничения по мощности
Это главный технический момент короткого ТЭН. Мощность определяется площадью нагревательной поверхности и допустимой удельной нагрузкой (Вт на см² внешней поверхности трубки).
Считаем на примере трубки диаметром 8 мм с активной зоной 70 мм:
- Длина окружности сечения: 3,14 × 8 мм = 25,1 мм
- Площадь боковой поверхности: 25,1 × 70 = 1757 мм² ≈ 17,6 см²
- При нагрузке 4 Вт/см² максимальная мощность: 70 Вт
- При нагрузке 7 Вт/см² (вода, интенсивный теплоотвод): до 123 Вт
| Диаметр трубки | Активная зона (~70 мм) | Площадь поверхности | Мощность до (вода) |
|---|---|---|---|
| 6 мм | 70 мм | 13,2 см² | до 90 Вт |
| 8 мм | 70 мм | 17,6 см² | до 125 Вт |
| 10 мм | 70 мм | 22 см² | до 155 Вт |
| 12 мм | 70 мм | 26,4 см² | до 185 Вт |
Для воздуха и масла допустимая удельная нагрузка ниже (1,5–3 Вт/см²), что ещё больше снижает реальную мощность. При нагреве воздуха ТЭН диаметром 8 мм и длиной 100 мм выдаст 25–50 Вт максимум.
Если нужна мощность 300–500 Вт в ограниченном пространстве — правильное решение не форсировать один короткий ТЭН, а поставить два-три параллельно или выбрать трубку большего диаметра. Перегруженный короткий ТЭН сгорит за несколько месяцев.
Где применяют ТЭН 100 мм
Несмотря на скромную мощность, 100-миллиметровые нагреватели работают в задачах, где важна компактность, а не киловатты:
- Лабораторные термостаты и водяные бани малого объёма (1–10 л) — 50–150 Вт достаточно для поддержания температуры
- Медицинское оборудование: подогреватели инфузионных растворов, стерилизаторы малой ёмкости
- Аналитические приборы, где нагревательный блок встроен в корпус прибора
- Патронные нагреватели в пресс-блоках и пресс-формах небольших размеров
- Нагревательные элементы в датчиках и измерительных приборах
- Ванночки для пайки, паяльные станции с контролем температуры
Отдельный кейс — замена импортных нагревателей в европейском и азиатском оборудовании. Там 100 мм встречается как стандартный размер патронного нагревателя, поставляемого отдельным модулем.
Из какого материала изготавливаем
Материал выбирается под среду и температуру:
- Сталь 10 (углеродистая) — масло, воздух, сухие нагревательные блоки без влаги
- AISI 304 / 08Х18Н10 — вода, пар, нейтральные растворы
- AISI 321 / 08Х18Н10Т — агрессивные среды, пищевое производство, перекись водорода, кислоты слабой концентрации
- Цельнотянутая 12Х18Н10Т — высокие температуры в пищевых и химических средах
Диаметр трубки — от 4 до 32 мм. Для 100-миллиметровых ТЭН чаще заказывают 6, 8, 10 или 12 мм: при большем диаметре и той же длине пропорции выглядят нелепо, и конструктивно смысла нет.
Как заказать
Пришлите нам параметры в любой форме: чертёж, фото сгоревшего нагревателя, описание словами. Минимальная партия — одна штука. Уточняем под запрос мощность, диаметр, материал, напряжение. Срок изготовления 7–14 рабочих дней, доставка СДЭК/ПЭК по России и в Казахстан.
Заказать ТЭН 100 мм
Укажите длину, диаметр, мощность и среду нагрева. Рассчитаем и выставим счёт в течение часа.
