Что такое удельная поверхностная мощность и зачем её считать
Удельная мощность (q, Вт/см²) показывает, сколько тепла выделяет каждый квадратный сантиметр поверхности нагревательного элемента. Именно от неё зависит температура оболочки: чем выше q при фиксированном теплоотводе, тем горячее сама трубка.
Если теплоотвод недостаточен для выбранной нагрузки, температура оболочки растёт, наполнитель (периклаз MgO) начинает разрушаться, нихромовая спираль окисляется. ТЭН перегорает в 3-5 раз быстрее расчётного ресурса.
5-6 Вт/см² — рабочий диапазон для следующих сред:
- Масло с принудительной циркуляцией или перемешиванием
- Вода без жёсткого накипеобразования
- Воздух с принудительной продувкой (вентилятор)
- Нейтральные жидкости средней вязкости
Для спокойного масла (без циркуляции) или воздуха без обдува нагрузку следует снизить до 3-4 Вт/см².
| Среда нагрева | Рекомендуемый диапазон q | Примечание |
|---|---|---|
| Вода (без накипи) | 4-8 Вт/см² | До 90°C, без жёсткости |
| Масло (с циркуляцией) | 4-6 Вт/см² | Не ниже уровня масла |
| Масло (без циркуляции) | 2-4 Вт/см² | Вязкость ограничивает теплоотдачу |
| Воздух с вентилятором | 3-5 Вт/см² | Скорость потока от 3 м/с |
| Воздух без обдува | 1-2,5 Вт/см² | Конвекция только естественная |
| Нейтральные жидкости | 4-7 Вт/см² | При хорошем конвективном обмене |
Два разных смысла «ТЭН под трубу 35мм»
Прежде чем считать активную длину, нужно понять, что именно подразумевается. Здесь возможны два конструктива.

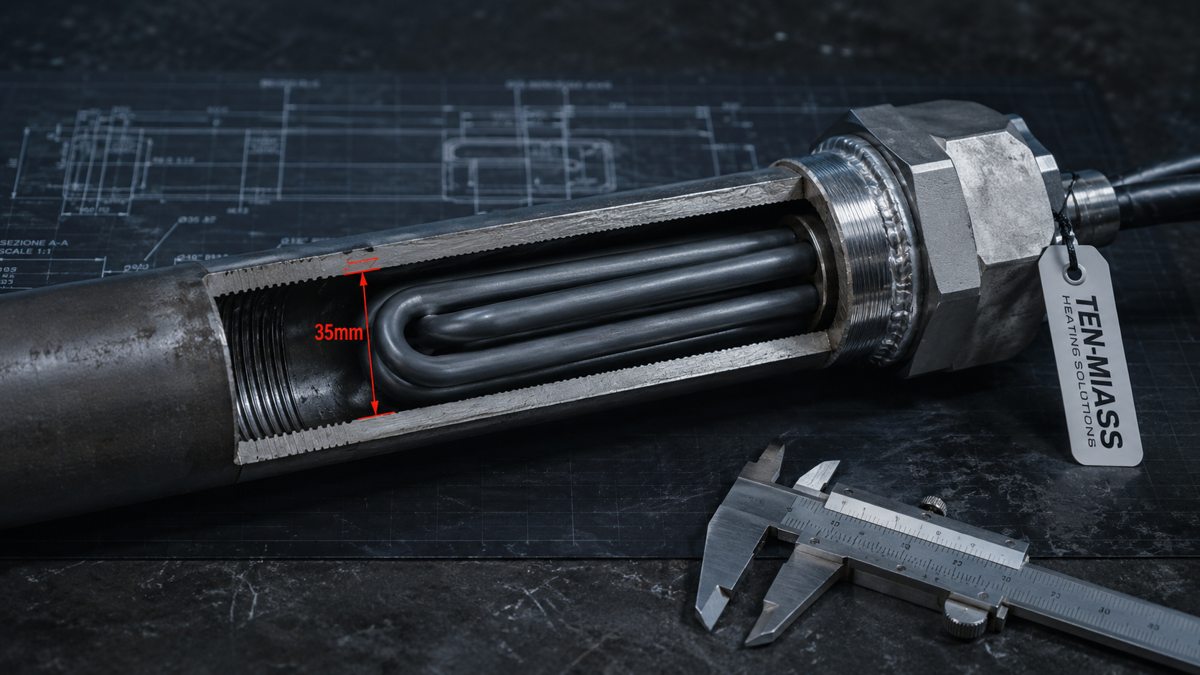

Вариант 1: Погружной ТЭН с диаметром оболочки 35мм
Трубчатый нагреватель с внешним диаметром трубки 35мм, который погружается в нагреваемую среду. Это нестандартный размер: стандартный промышленный ряд по ГОСТ 13268-88 включает d = 8, 10, 13, 16, 20, 25, 32мм. Диаметр 35мм под заказ изготавливается из цельнотянутой трубки нержавеющей стали.
Такой ТЭН уместен, когда нужно вставить его в патрубок DN32 (внутренний диаметр 35,9мм по ГОСТ 3262) или в муфту 1.25" (DN32). В этом случае зазор между оболочкой ТЭН и стенкой трубы составит около 0,5мм, что достаточно для свободного монтажа.
Вариант 2: Хомутовый (кольцевой) ТЭН под трубу наружным диаметром 35мм
Это принципиально другое изделие. Хомутовый нагреватель охватывает трубу снаружи, плотно прилегая к её поверхности. Применяется там, где нет возможности врезаться в трубопровод: нагрев трубных соединений, фитингов, термопластавтоматов, экструдеров, горячеканальных систем.
Для трубы наружным диаметром 35мм нагреватель выполняется в виде кольца или полукольца с внутренним диаметром 35мм (или чуть больше для компенсации допусков). Тепло передаётся через контакт оболочки ТЭН со стенкой трубы.
У хомутовых ТЭН эффективность ниже, чем у погружных: часть тепла рассеивается в воздух через внешнюю поверхность нагревателя. Это учитывается при расчёте мощности.
Расчёт активной длины: пример для погружного ТЭН d35мм
Исходные данные: мощность 3 кВт, удельная нагрузка q = 5 Вт/см², диаметр оболочки d = 35мм.
Шаг 1. Требуемая активная поверхность:
S = P / q = 3000 / 5 = 600 см²
Шаг 2. Периметр поперечного сечения трубки (d = 35мм = 3,5см):
C = π × d = 3,1416 × 3,5 = 10,996 см ≈ 11 см
Шаг 3. Активная длина нагревательного элемента:
L = S / C = 600 / 11 = 54,5 см ≈ 550мм
Это активная зона. Полная строительная длина ТЭН будет больше на длину холодных концов (обычно 60-100мм с каждой стороны).
При q = 6 Вт/см² при той же мощности 3 кВт активная длина сократится: 3000/6 = 500 см², 500/11 = 45,5 см = 455мм. Это дольше не означает лучше: более короткий ТЭН при той же мощности работает с более высокой температурой оболочки.
| Мощность, кВт | q, Вт/см² | Активная поверхность, см² | Активная длина (d35мм), мм |
|---|---|---|---|
| 1,5 | 5 | 300 | 273 |
| 2 | 5 | 400 | 364 |
| 3 | 5 | 600 | 546 |
| 3 | 6 | 500 | 455 |
| 4 | 5 | 800 | 728 |
| 5 | 6 | 833 | 758 |
Выбор материала оболочки
Диаметр 35мм предполагает изготовление из нержавеющей стали: это практически единственный вариант для нестандартного сечения, доступного в цельнотянутом виде.
- AISI 321 (12Х18Н10Т) — основной выбор для воды, масла, слабощелочных сред. Рабочая температура до 650°C по поверхности оболочки.
- Сталь 10 (углеродистая) — подходит для масла и сухих сред, не для воды. Дешевле нержавейки, но быстро корродирует при контакте с влажными средами.
- AISI 316L — для агрессивных сред с хлором или слабокислотной реакцией.
Для хомутовых ТЭН оболочка чаще всего из нержавейки AISI 321 или 304 с МgO-наполнителем внутри.
Что нужно для заказа
Для погружного ТЭН d35мм нам потребуется от вас:
- Мощность (кВт) и напряжение (220В / 380В, число фаз)
- Среда нагрева и рабочая температура
- Строительная длина или ограничения по габаритам
- Тип концевых выводов и способ монтажа (фланец, резьбовой штуцер, свободный конец)
- Материал оболочки или указание среды для подбора
Для хомутового ТЭН дополнительно: наружный диаметр трубы, ширина зоны нагрева, способ крепления к трубе.
Если точных данных нет, достаточно описания задачи: что нагреваете, какой объём, до какой температуры, за какое время. Рассчитаем сами.
Рассчитаем ТЭН d35мм под вашу мощность и среду
Пришлите параметры: мощность, среда, рабочая температура. Срок 7-14 рабочих дней.
