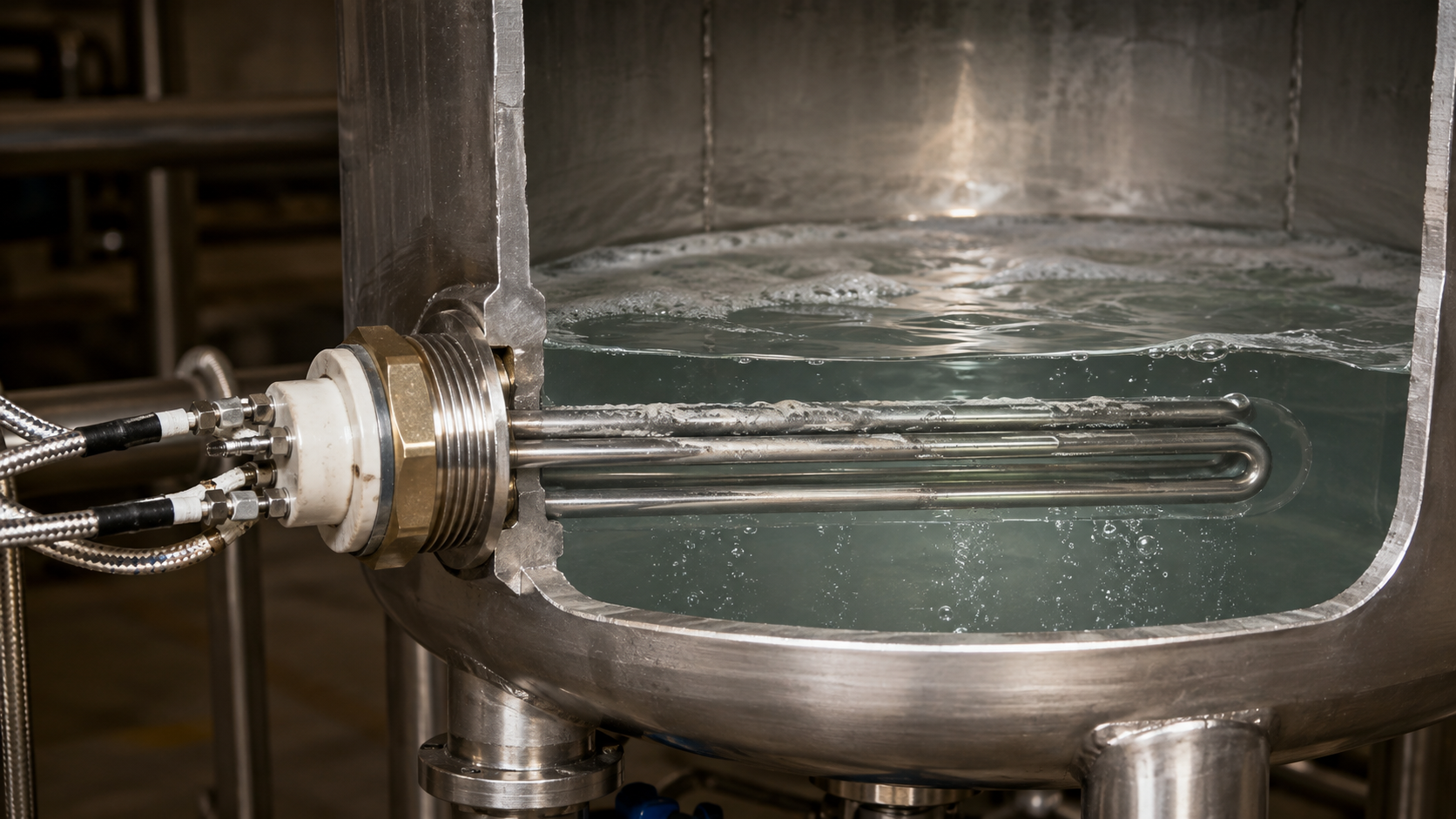

ТЭН для CIP-мойки: как рассчитать нагрев щелочных растворов и выбрать материал оболочки

На CIP-станциях (Clean-in-Place) нагрев моющего раствора определяет эффективность всей очистки: при недостаточной температуре каустик не удаляет белковые отложения, а азотная кислота не растворяет минеральный камень. Типовые параметры — раствор NaOH 1–3 %, температура 75–85 °C, циркуляция через форсунки и трубопроводы. Под эту задачу ТЭН подбирают не по каталогу, а под конкретный объём бака, геометрию станции и химический состав среды. Разберём, как это сделать.

Почему серийный ТЭН не подходит для CIP-мойки

Розничный ТЭН на 1,5–3 кВт рассчитан на бойлер или радиатор, но не на циркуляцию агрессивной щёлочи. В CIP-контуре возникают три проблемы, которые серийный нагреватель не решает:

• Мощность. Нагрев 500 л раствора с 15 до 80 °C за 30 минут требует 12–15 кВт полезной мощности (с учётом потерь на корпус и трубопроводы). ТЭН на 3 кВт будет греть 3–4 часа, а за это время раствор потеряет концентрацию из-за испарения.
• Материал оболочки. Горячий NaOH при 80 °C корродирует углеродистую сталь. Нужна нержавеющая сталь с низким содержанием углерода или титан, иначе ТЭН выйдет из строя за 3–4 недели.
• Геометрия и резьба. В CIP-модулях используют блок-ТЭНы с фланцами под ключ-шестигранник (G1.5", G2", M48×2), а не одиночные штуцеры. Длина выбирается из условия полного погружения в бак, чтобы не было зоны перегрева на границе «вода-воздух».

Поэтому для CIP-мойки изготавливают ТЭН по чертежу или размерам — от этого зависит срок службы нагревателя и безопасность линии розлива.

Расчёт мощности ТЭНа для нагрева моющего раствора

Тепловая мощность определяется по формуле:

P = (m × c × ΔT) / t,

где m — масса раствора, кг; c — удельная теплоёмкость (для 2%-ного NaOH ≈ 4,15 кДж/(кг·°C)); ΔT — разность начальной и рабочей температуры, °C; t — время нагрева, секунды.

Пример для реального CIP-бака: объём 300 л, нагрев с 20 °C до 85 °C за 40 минут (2400 с).

P = (300 × 4,15 × 65) / 2400 ≈ 33,7 кВт.

Добавляем 15 % на теплопотери бака и циркуляционного контура — получаем установленную мощность около 39 кВт. Стандартный блок-ТЭН на 380 В из трёх элементов по 13 кВт каждый даст 39 кВт. Проверяем сопротивление для схемы «звезда»:

На каждый элемент приходит фазное напряжение 220 В (380 В / √3). Сопротивление элемента: R = U_ф² / P_{элемента} = 220² / 13000 ≈ 3,72 Ом. Линейный ток: I = P_общая / (√3 × U_{линейного}) = 39000 / (1,73 × 380) ≈ 59 А.

По ГОСТ 13268-88 допуск по мощности составляет +5/−10 %, поэтому фактическое сопротивление может быть от 3,38 до 3,91 Ом — расхождение некритично, но на него закладывают запас по току автоматического выключателя.

Материалы оболочки и фланцев для щелочных и кислотных сред

CIP-мойка работает попеременно с двумя реагентами: щелочью и кислотой. Материал ТЭНа должен держать оба цикла без питтинга и коррозионного растрескивания.

Фланец блок-ТЭНа — из нержавеющей стали или латуни. На CIP-станциях с кислотными циклами латунь нежелательна: медь вымывается и катализирует разложение перекисных дезрастворов. Оптимально — фланец из 12Х18Н10Т, приварной или резьбовой типа M56×2, M64×3.

Внутри ТЭНа — нихромовая спираль в магнезитовой засыпке (периклаз). Периклаз уплотняется специальной технологией, чтобы вибрация насоса не разрушала слой. Для CIP-контура с гидроударами это критично.

Геометрия и присоединительные размеры для CIP-модулей

Типовые патронные ТЭНы и блок-ТЭНы для CIP-мойки изготавливаются в диапазонах:

• диаметр трубки — от 4 до 32 мм;
• длина — от 30 до 6000 мм;
• резьба одиночных ТЭНов — G1/2", G3/4", M14×1.5, M22×1.5;
• резьба блок-ТЭНов — G1.5", G2", G3", M48×2, M56×2, M64×3.

Для горизонтального монтажа в нижней части бака важно, чтобы штуцер или фланец соответствовал ответной части на корпусе. Если CIP-станция импортная — чаще всего используют блочные ТЭН под G2" или G1.5". Отечественные линии часто проектируют под M48×2 или M56×2. Поэтому при заказе нужен чертёж или точные размеры установочного отверстия.

Пример «было/стало»: ТЭН для пивоваренной CIP-мойки

Пивзавод обратился с запросом на «ТЭН 380 В, 12 кВт, резьба G1.5"» — хотели купить готовый нагреватель для бака 600 л. Инженер проверил расчёт: для разогрева раствора до 78 °C за 25 минут нужно 28 кВт, а не 12. Подобрали блок-ТЭН из трёх элементов по 9,5 кВт (суммарно 28,5 кВт), подключение «звезда». Оболочка — 12Х18Н10Т, фланец G2". После замены время цикла сократилось с 1,2 часа до 25 минут, а ресурс превысил 3 года без накипи.

Как заказать ТЭН для CIP-мойки

Чтобы изготовить нагреватель под вашу станцию, достаточно прислать четыре параметра: объём бака, начальную и рабочую температуру, время нагрева, химический состав раствора. Технолог пересчитает мощность, выберет материал оболочки и резьбу под ваш фланец. Партия от 1 шт., срок типового ТЭНа — 5–10 дней.

FAQ по ТЭНам для CIP-мойки

Какую мощность ТЭНа выбрать для бака 300 л в CIP-мойке?

Для нагрева с 20 до 85 °C за 40 минут требуется около 33,7 кВт без учёта потерь. С запасом на теплопотери — 35–39 кВт. Точный расчёт зависит от теплоизоляции бака и длины трубопроводов.

Можно ли использовать обычный ТЭН из нержавейки для раствора каустика?

Нет. Для щелочи и кислоты нужна сталь с низким содержанием углерода: AISI 304 (08Х18Н10), 12Х18Н10Т, а для хлоридов — титан. Обычная «пищевая нержавейка» без контроля химического состава разрушится за месяц.

Как рассчитать сопротивление ТЭНа для звезды на 380 В?

Сопротивление каждого элемента: R = U_ф² / P_{элемента}. При линейном 380 В фазное напряжение 220 В. Для элемента 9,5 кВт: R = 220² / 9500 ≈ 5,1 Ом.

Что делать, если старый ТЭН сгорел, а чертежа нет?

Прислать фото старого ТЭНа с линейкой или снять размеры штангенциркулем. Мы восстановим геометрию до миллиметра, мощность подберём по объёму вашей мойки, материал — по химическому составу раствора.

Какой фланец лучше для CIP-модуля: латунный или нержавеющий?

Нержавеющий. Латунь не совместима с кислотными циклами и дезрастворами — медь уходит в раствор и нарушает качество мойки. Нержавеющий фланец из 12Х18Н10Т служит весь срок службы ТЭНа.

Для точного расчёта отправьте параметры вашей CIP-станции — технолог подберёт мощность и материал за один рабочий день.
