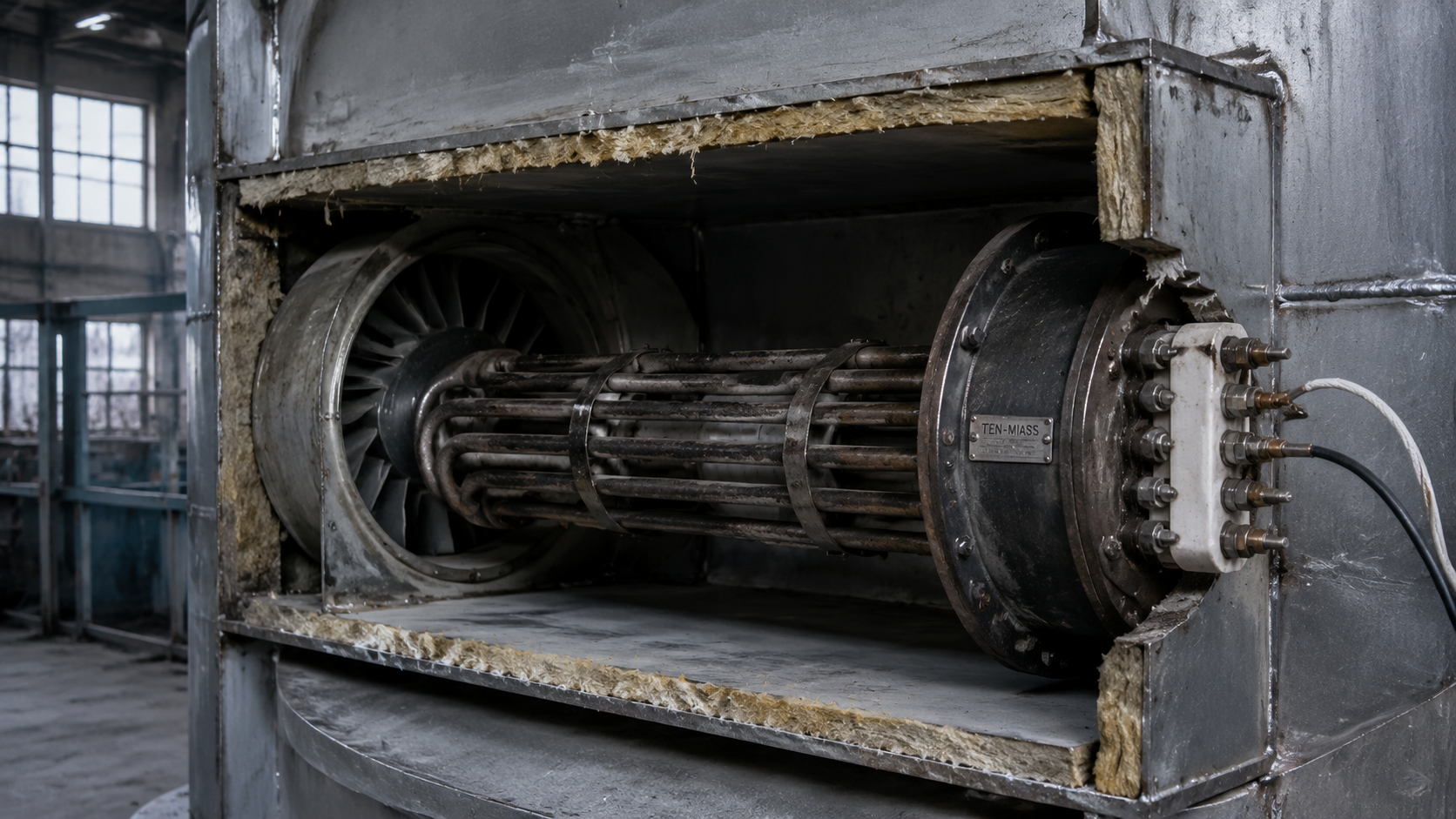

Почему ТЭН чернеет и вздувается: причины для инженера и энергетика
Чернение оболочки ТЭНа — не косметический дефект, а диагностический признак перегрева. Вздутие — уже аварийный сигнал, после которого эксплуатация нагревателя запрещена. Разберём физику процессов, чтобы вы могли точно определить причину отказа и корректно сформулировать техзадание на замену.
Что означает цвет оболочки: от светло-жёлтого до чёрного
Оболочка ТЭНа (тубулярного электронагревателя) — это металлическая труба, внутри которой нихромовая спираль в магнезитовой засыпке (периклазе). При нагреве на воздухе и в рабочих средах металл окисляется, и цвет оксидной плёнки напрямую зависит от температуры поверхности. По цвету можно оценить, в каком режиме работал нагреватель.
| Цвет оболочки | Ориентировочная температура поверхности | Наиболее вероятная причина |
|---|---|---|
| Светло-жёлтый, соломенный | 200–250 °C | Нормальный нагрев для воздуха и масла |
| Коричневый, фиолетовый | 300–400 °C | Перегрузка по температуре, накипь, завышенная мощность |
| Тёмно-синий | 400–500 °C | Устойчивый перегрев, критичный для нержавеющих марок |
| Чёрный | 500–600 °C | Критический перегрев, деградация нихрома |
| Вздутие, пузыри, шелушение | выше 600 °C | Локальный перегрев, внутренний разрыв, сухой ход |
Для углеродистой стали 10 воронение начинается уже при 300–350 °C. Для нержавеющей стали AISI 304 (08Х18Н10) потемнение до синего цвета наблюдается при длительной работе выше 350–400 °C. Если ТЭН из нержавейки почернел за несколько дней — это не «естественный налёт», а инженерная ошибка в расчёте мощности или выборе материала.
Главные причины: накипь, сухой ход, неверная мощность
На промышленных объектах — блочно-модульных котельных, пастеризаторах, сушильных камерах, гальванических ваннах — перегрев оболочки возникает по четырём типовым сценариям.
1. Накипь на поверхности ТЭНа. Слой отложений в 1 мм повышает температуру оболочки на 10–15 % относительно рабочей. ТЭН мощностью 12 кВт при слое накипи 1,5 мм в жёсткой воде фактически работает при температуре поверхности на 60–80 °C выше расчётной. Теплоотвод через слой солей падает, спираль перегревается, магнезит разлагается, оболочка вздувается изнутри. Это классика для пароводяных ТЭНов в котельных с неподготовленным теплоносителем.
2. Сухой ход. Включение ТЭНа без воды, масла или протока воздуха — самый быстрый путь к вздутию. При отсутствии теплоотвода нихромовая спираль за секунды нагревается до 1000 °C и выше, периклаз расширяется, труба деформируется. На котельных это случается при отказе датчика уровня или блокировки сухого хода.
3. Завышенная удельная мощность. Если серийный ТЭН подобран «на глаз», удельная поверхностная мощность превышает допустимую для среды. Для воды допустимо 5–8 Вт/см², для масла — 2–3 Вт/см², для воздуха с обдувом — 4–6 Вт/см². Превышение нормы в 1,5–2 раза гарантирует локальный перегрев и почернение в течение нескольких месяцев.
4. Несоответствие материала оболочки среде. Сталь 10 в агрессивной химической ванне не просто вздуется — она начнёт корродировать с образованием рыхлой окалины. Для хлоридсодержащих сред нужен титан, для кислот — AISI 316L (03Х17Н14М2) или Inconel 600 (ХН78Т) при высоких температурах.
Расчёт: как проверить, соответствует ли мощность ТЭНа вашей задаче
Сопротивление исправного ТЭНа рассчитывается по закону Ома. Для однофазного одноэлементного нагревателя:
R = U² / P, I = P / U
Пример: ТЭН 3 кВт на 220 В имеет сопротивление R = 220² / 3000 ≈ 16,1 Ом. Если вы измеряете меньше — мощность выше номинальной, если больше — ниже. Допуск по ГОСТ 13268-88 составляет +5/−10 % по мощности, что даёт несимметричный допуск по сопротивлению −4/+11 %.
Для трёхфазного включения звездой на 380 В на каждый элемент приходит фазное напряжение 220 В, поэтому сопротивление ветви:
R = U_ф² / P_элемента = 220² / 3000 ≈ 16,1 Ом для элемента 3 кВт.
Линейный ток трёхфазной нагрузки: I_лин = P_общая / (√3 × U_лин). Для блока 9 кВт (три элемента по 3 кВт) это 9 000 / (1,73 × 380) ≈ 13,7 А.
Пример «было / стало»: перегрев из-за завышенной мощности
Было. Технолог заказал серийный блок-ТЭН 12 кВт для масляной ванны объёмом 400 л. Удельная мощность на поверхности оказалась 7 Вт/см² при допустимых 2–3 Вт/см² для масла. Через 3 месяца оболочка почернела, затем вздулась, ТЭН вышел из строя.
Стало. Производство ТЭН-Миасс рассчитало модель на 6 кВт с увеличенной площадью поверхности оболочки (длина 800 мм, диаметр 16 мм, материал — сталь 10). Удельная мощность снизилась до 2,4 Вт/см², срок службы вырос, чернение прекратилось. Стоимость замены оказалась ниже, чем повторный отказ серийного образца.
Материалы оболочки: почему нержавейка вздувается не меньше стали
Вздутие оболочки — это потеря механической прочности при перегреве, и нержавейка здесь не панацея. Каждая марка имеет свой температурный предел длительной работы:
- Сталь 10 — для воздуха, масла, сухих и неагрессивных сред; предельная температура поверхности 300–350 °C.
- AISI 304 (08Х18Н10) — для воды и пара до 200 °C; при локальных перегревах свыше 400 °C склонна к межкристаллитной коррозии и растрескиванию.
- Цельнотянутая труба 12Х18Н10Т — для пищевых и агрессивных сред, выдерживает выдержку до 600 °C, но при длительном превышении также деформируется.
- Титан — для хлоридсодержащих сред и гальванических ванн, но чувствителен к температурам выше 300 °C на воздухе.
Если ТЭН из AISI 304 (08Х18Н10) вздулся в воде с рабочей температурой 90 °C — причина не в материале, а в накипи или сухом ходе. Слой накипи толщиной 2 мм на нержавеющей оболочке создаёт локальный перегрев до 500 °C, и труба «проседает» в месте наибольшего отложения.
Диагностика и порядок действий при чернении
Когда ТЭН почернел или вздулся, действуйте по регламенту:
- Обесточьте установку. Отключите автомат, вывесите плакат «Не включать».
- Слейте воду или масло. Для блочно-модульной котельной — перекройте запорную арматуру.
- Снимите перемычки с клемм ТЭНа и измерьте сопротивление мультиметром. Сравните с номиналом по формуле R = U² / P.
- Оцените внешнее состояние: цвет, вздутия, трещины, накипь. Сфотографируйте повреждения.
- Проверьте фактическое напряжение в сети — завышенное напряжение на 10 % даёт рост мощности на 21 %, что мгновенно перегревает оболочку.
Если сопротивление в пределах допуска −4/+11 %, а вздутий нет — почерневший ТЭН можно эксплуатировать с контролем температуры поверхности пирометром. Если вздутие есть — только замена. Пузырь на оболочке означает, что периклазовая засыпка в этом месте потеряла плотность, и спираль получает воздушную прослойку. Это повышает температуру ещё сильнее и ведёт к пробою на корпус — аварии или пожару.
Критичный момент — удельная поверхностная мощность. Для воды 5–8 Вт/см², для масла 2–3 Вт/см², для пароводяных ТЭНов в проточных подогревателях — до 10 Вт/см² при высокой скорости потока. Если ваш серийный ТЭН не укладывается в эти нормативы, он будет чернеть независимо от бренда и марки стали.
При заказе нового нагревателя передайте технологу: длину и диаметр оболочки (ТЭН-Миасс изготавливает ТЭНы диаметром 4–32 мм и длиной 30–6000 мм), среду, рабочую температуру, напряжение сети, схему соединения и допустимый объём бака. Это позволит рассчитать мощность ровно под задачу, а не подбирать ближайший серийный аналог.
ТЭН, который почернел за пару месяцев, — это инженерная ошибка в подборе мощности, а не «усталость металла». Устраните причину перегрева, и ваша замена прослужит в разы дольше. Если нужно проверить расчёт — пришлите в ТЭН-Миасс параметры вашей установки, технолог пересчитает мощность, материал и геометрию за один рабочий день.
