ТЭН в радиаторе с терморегулятором: подключение, расчёт и промышленная надёжность
Радиаторный ТЭН — это не только бытовой электронагреватель. В цехах, на трансформаторных подстанциях, в сушильных камерах и насосных станциях радиаторы с ТЭНами поддерживают температуру масла, теплоносителя или воздуха. Главные вопросы — правильный расчёт мощности, выбор терморегулятора и схема подключения. От конструкции ТЭНа и точности его изготовления зависит не только температура, но и ресурс всей системы.
Какие ТЭНы устанавливают в промышленные радиаторы
Для масляных радиаторов применяются одиночные трубчатые нагреватели с наружной резьбой G1/2", G3/4", M22×1.5 или M14×1.5. Корпус — труба диаметром от 4 до 32 мм, длиной от 30 до 6000 мм. На предприятии ТЭН-Миасс такие нагреватели изготавливаются по чертежу заказчика, поэтому длина и мощность точно соответствуют конкретному радиатору.
Материал оболочки определяется средой:
- Сталь 10 — для масла, воздуха и неагрессивных сред до 200 °C.
- AISI 304 (08Х18Н10) — для воды и пара, универсальный вариант.
- 12Х18Н10Т (цельнотянутая труба) — для пищевых и агрессивных сред.
- Титан — для хлоридов, кислот, гальванических ванн.
Серийные ТЭНы из розницы имеют фиксированную мощность 1–2 кВт и стандартную длину 300–400 мм. В промышленном радиаторе это почти всегда не совпадает с задачей: либо длина не дотягивается до зоны нагрева, либо мощности не хватает для поддержания температуры. Заказной ТЭН лишён этих проблем — технолог пересчитает мощность под объём масла или теплоносителя, а длину под габарит радиатора.
Схема подключения ТЭНа через терморегулятор
Терморегулятор обязательно размыкает фазный провод. Типовая схема для однофазной сети 220 В:
- Фаза L через автоматический выключатель подаётся на вход терморегулятора.
- Выход терморегулятора соединяется с первым контактом ТЭНа.
- Второй контакт ТЭНа — на рабочий ноль N.
- Корпус радиатора заземляется отдельным медным проводом сечением не менее 2,5 мм².
- В цепь устанавливается УЗО с током утечки 30 мА.
Если ток нагрузки превышает допустимый ток терморегулятора, применяется контактор или магнитный пускатель. Терморегуляторы линейки IMIT с капиллярным датчиком обеспечивают коммутацию до 10–16 А. Для ТЭНа мощностью 3 кВт при 220 В ток составит 13,6 А — здесь уже нужен контактор с катушкой 220 В или терморегулятор с большим запасом по току. В промышленных щитах удобно связывать терморегулятор с пускателем, чтобы не подводить к нему силовую нагрузку.
Расчёт мощности ТЭНа и выбор терморегулятора
Мощность нагревателя для радиатора определяется по теплопотерям объекта. Ниже таблица для быстрой оценки на примере масляного радиатора в трансформаторной подстанции при разнице температур между маслом и улицей 20 °C.
| Объём масла, л | Разница температур ΔT, °C | Рекомендуемая мощность, кВт | Ток при 220 В, А |
|---|---|---|---|
| 40 | 20 | 1,0 | 4,5 |
| 80 | 20 | 2,0 | 9,1 |
| 150 | 20 | 3,0 | 13,6 |
| 250 | 30 | 5,0 | 22,7 |
Для точного расчёта сопротивления одноэлементного ТЭНа используйте формулу R = U² / P. Пример: нагреватель 2 кВт при напряжении 220 В — сопротивление 220² / 2000 = 24,2 Ом. Ток нагрузки I = P / U = 2000 / 220 = 9,1 А. По ГОСТ 13268-88 допуск по мощности составляет +5/−10%, следовательно, допуск по сопротивлению несимметричный −4/+11%.
Пример «было/стало». В масляном радиаторе объёмом 80 л стоял серийный ТЭН 1,5 кВт. При уличной температуре −25 °C нагреватель включался каждые 7 минут, температура в подстанции едва достигала +10 °C. После пересчёта теплопотерь изготовили ТЭН 2,4 кВт с длиной нагреваемой зоны ровно под радиатор. Терморегулятор IMIT управляет контактором, интервал между включениями вырос до 20 минут, а температура стабильно держится на уровне +15 °C.
Особенности трёхфазного подключения радиаторных блоков

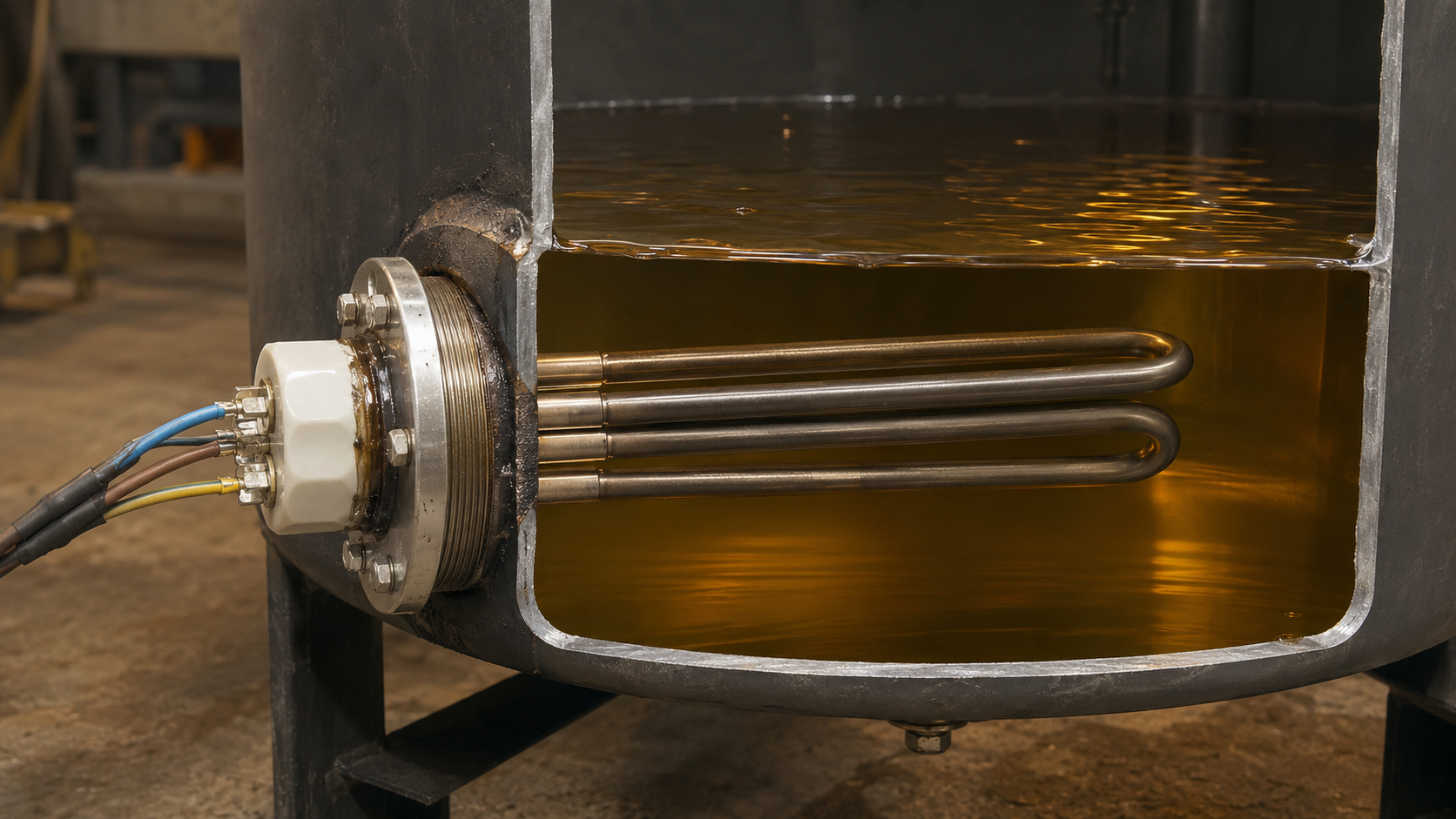

При мощности свыше 3 кВт рационально перейти на трёхфазное питание 380 В. Блочные ТЭНы (ТЭНБ) имеют несколько петель во фланце с резьбой G1.5", G2", G3" или M48×2, M56×2, M64×3. Для них применяется схема звезда или треугольник. При соединении звездой на каждую петлю приходится фазное напряжение U_ф = 380 / √3 ≈ 220 В. Сопротивление одной ветви рассчитывается как R = U_линейного² / (3 × P_элемента). Например, для трёх петель по 2 кВт: R = 380² / (3 × 2000) = 24,1 Ом. Линейный ток общей нагрузки I = 6000 / (√3 × 380) ≈ 9,1 А. Такой блок подключается через контактор, а управляющий терморегулятор с капиллярным датчиком устанавливается в масло.
Для стандартных радиаторов с одним ТЭНом проще остаться на однофазной схеме. Терморегулятор выбирается по фактическому току, а не по мощности. Например, для ТЭНа 2 кВт достаточно устройства с коммутацией 10–16 А; для 3 кВт — только с контактором.
Как заказать ТЭН под заводскую задачу
Чтобы ТЭН работал в радиаторе без доработок, укажите технологу производства следующие параметры:
- Длину общую и длину нагреваемой зоны, диаметр корпуса.
- Тип резьбы: G1/2", G3/4", M22×1.5 для одиночного ТЭНа; G1.5"–G3" для блочного.
- Среду и рабочую температуру: масло (сталь 10), вода (AISI 304), агрессивная среда (титан или AISI 316).
- Напряжение и мощность. Для трёхфазной сети — число петель и схему соединения (звезда или треугольник).
- Тип терморегулятора, чтобы согласовать место установки датчика.
Если старый ТЭН вышел из строя, достаточно прислать фото с линейкой и маркировкой. Технолог восстановит геометрию по образцу, пересчитает мощность под ваш радиатор и изготовит партию от 1 штуки за 5–10 рабочих дней. Такой подход позволяет вместо подгонки серийного нагревателя получить точное решение: мощность ровно под объём бака, длина под габарит радиатора, резьба под существующий фланец.
Отправьте чертёж или фото неисправного ТЭНа — в течение рабочего дня технолог подберёт материал, рассчитает мощность и назовёт срок изготовления.
