ТЭН перегревается и часто отключается: причины, расчёты и решения для промышленных установок
Если термостат срабатывает каждые 10–15 минут, производительность оборудования падает, а сам нагреватель постепенно разрушается. Перегрев ТЭН — не случайность и не дефект автоматики, а результат несоответствия мощности, напряжения или материала оболочки условиям теплосъёма. Разберём причины по порядку — с цифрами, формулами и способами диагностики.
Что такое перегрев ТЭН и чем он опасен
Рабочая температура оболочки ТЭН всегда выше температуры нагреваемой среды: тепло передаётся от нихромовой спирали через периклаз и стальную трубку. Для каждой конструкции существует допустимая поверхностная нагрузка — мощность, рассеиваемая с одного квадратного сантиметра поверхности. Если нагрузка превышена, оболочка разогревается до температур, при которых нихром теряет упругость, магнезит спекается и падает сопротивление изоляции. В итоге ТЭН перегорает или пробивает на корпус.
Для стали 10 предельная температура поверхности — около 400 °C, для нержавеющей стали AISI 304 (08Х18Н10) — до 600 °C. Перегрев означает, что фактическая температура оболочки выше рабочей для данной среды. При работе без теплосъёма — например, при сухом включении — ТЭН достигает критического состояния за несколько минут.
Причины перегрева: диагностическая таблица
| Причина | Типичный признак | Как проверить |
|---|---|---|
| Сухой ход (нет теплосъёма) | Термостат срабатывает через 2–10 минут после включения | Осмотр: ТЭН не контактирует с жидкостью, воздух не циркулирует |
| Накипь и отложения | Перегрев наступает через 30–40 минут работы, температура среды не растёт | Извлечь ТЭН, оценить толщину слоя — 1 мм снижает теплоотдачу до 30 % |
| Завышенная мощность (заниженное сопротивление) | Ток выше номинального, ТЭН часто отключается | Измерить сопротивление омметром, сравнить с расчётным |
| Подача повышенного напряжения | ТЭН перегорает в первые часы, корпус деформирован | Вольтметр на зажимах: 380 В вместо 220 В |
| Межвитковое замыкание спирали | Неравномерный нагрев, сопротивление ниже паспортного | Замерить сопротивление каждой петли блок-ТЭН |
Любая из этих причин приводит к одному результату: температура оболочки растёт, тепловая защита отключает питание. Частота срабатывания термостата — индикатор тяжести режима. Если интервал между включениями меньше 10 минут, ТЭН работает в аварийном режиме.
Расчёт сопротивления: проверяем заявленную мощность
Сопротивление спирали ТЭН связано с мощностью формулой R = U² / P. Для однофазного ТЭН на 220 В мощностью 3 кВт расчётное сопротивление — 220² / 3000 ≈ 16,1 Ом. Если ТЭН рассчитан на 380 В (подключение треугольником), сопротивление будет 380² / 3000 ≈ 48,1 Ом.
При проверке в производственных условиях измеренное сопротивление должно находиться в допусках ГОСТ 13268-88: мощность +5/−10 %, что соответствует сопротивлению −4/+11 %. Например, для ТЭН 12 кВт, 380 В расчётное сопротивление — 12,0 Ом. Допустимый диапазон — от 10,8 до 12,5 Ом. Если омметр показывает 9 Ом, фактическая мощность составит 380² / 9 ≈ 16 кВт — на 33 % выше паспортного значения. Перегрузка гарантированно вызывает перегрев и срабатывание защиты.
Отдельная ситуация — неверное напряжение питающей сети. ТЭН, рассчитанный на 220 В, при ошибочном включении в сеть 380 В получает мощность в (380/220)² ≈ 2,98 раза выше номинальной. Тот же 3-киловаттный нагреватель превращается в 9-киловаттный и выходит из строя за считанные минуты.
Удельная мощность и теплосъём: почему среда решает
Перегрев часто означает, что ТЭН установлен в среду, для которой он не рассчитан. Патронный ТЭН диаметром 16 мм и длиной 500 мм имеет площадь поверхности около 250 см². При мощности 2 кВт удельная нагрузка — 8 Вт/см². Это допустимо для воды при обеспечении циркуляции, но для масла это уже предел. Если такой ТЭН поставить в масляную ванну без перемешивания, температура оболочки превысит 300 °C при рабочей температуре масла 90–120 °C.

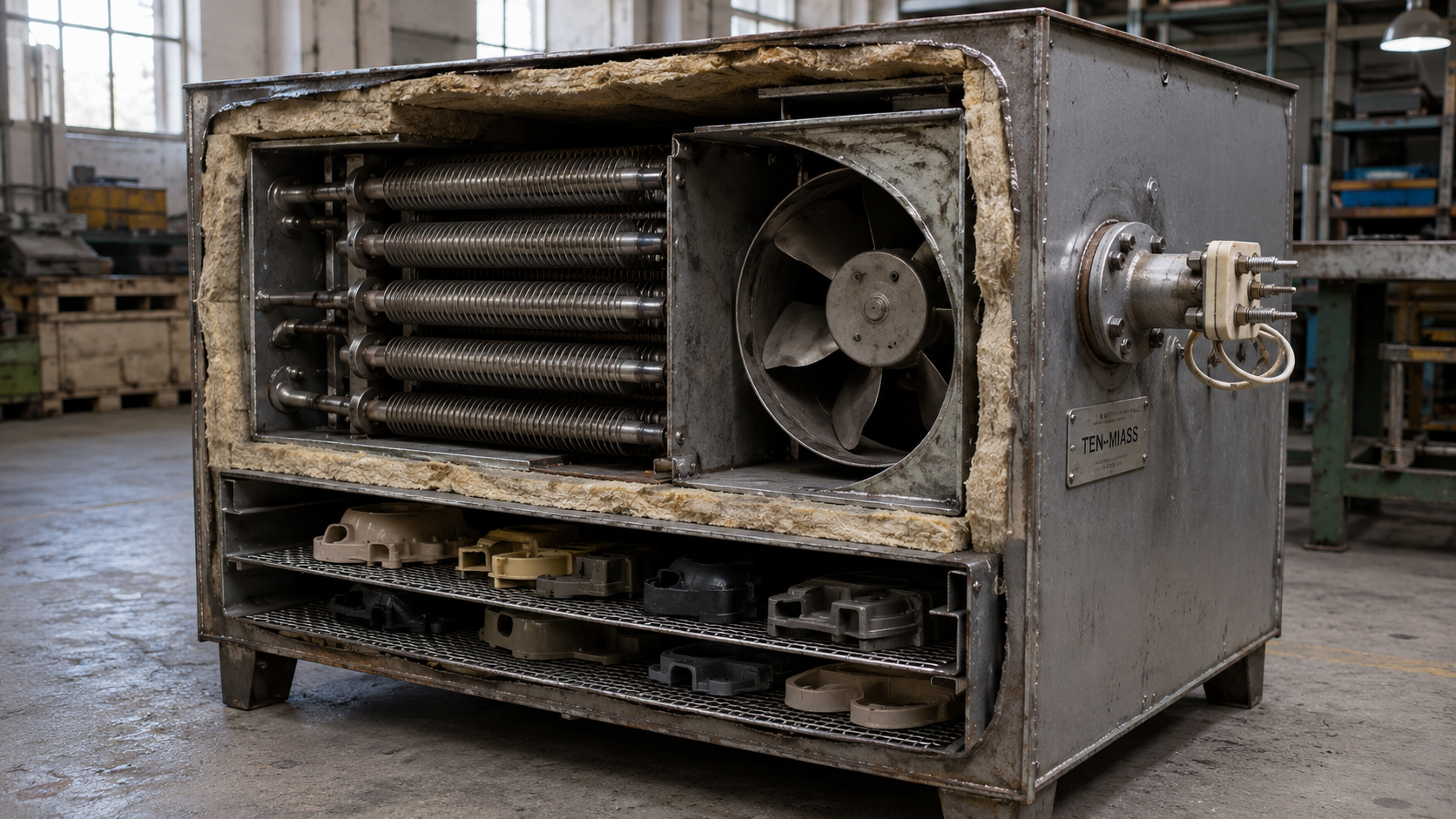

Для воздуха ограничения ещё строже: без принудительной циркуляции допустимо не более 2–3 Вт/см², с обдувом вентилятором — до 6–8 Вт/см². Сушильная камера с ТЭНом на 6 Вт/см² без циркуляции — источник частых срабатываний термостата.
Пример из практики. ТЭН, работавший в гальванической ванне, начал перегреваться. Сняли, измерили — толщина стенки корпуса уменьшилась с 1,2 до 0,8 мм из-за коррозии. Теплопередача от спирали к раствору ухудшилась, поверхность перегрелась. Замена на ТЭН из AISI 304 (08Х18Н10) с толщиной стенки 1,5 мм увеличила срок службы в четыре раза.
Что делать: порядок диагностики и заказ ТЭН под вашу задачу
Если ТЭН перегревается, не меняйте термостат сразу — сначала проверьте сам нагреватель.
- Обесточьте установку, слейте среду, снимите перемычки и соединительные провода.
- Измерьте сопротивление между выводами ТЭН и сравните с расчётным по формуле
R = U² / P. - Проверьте сопротивление изоляции мегаомметром — оно должно быть не менее 20 МОм.
- Оцените условия теплосъёма: есть ли обдув, циркуляция, слой отложений.
- Если ТЭН исправен, но не подходит по мощности или геометрии — закажите новый по чертежу с уточнёнными параметрами.
Если ТЭН перегревается, в большинстве случаев это решается расчётом удельной мощности, а не заменой автоматики. Пришлите чертёж, эскиз или фото старого ТЭН — изготовим под вашу среду и режим от 1 штуки за 5–10 дней.
