Промышленные печи Bourgeois широко используются в пекарнях и кондитерских производствах по всей России. Французский бренд, продукция надёжная, но когда ТЭН выходит из строя, возникает проблема: официальных поставщиков мало, сроки поставки длинные, цены с учётом логистики высокие. При этом сам нагревательный элемент конструктивно несложный, и его вполне можно воспроизвести по образцу.
Параметры ТЭН Bourgeois 9 кВт 140 мм
Под обозначением «9 кВт 14 см» чаще всего подразумевается ТЭН с активной зоной (рабочей длиной) около 140 мм и электрической мощностью 9000 Вт. Это высокая удельная нагрузка: около 64 Вт/см. Для сравнения, в водяных ТЭН допустимая удельная мощность редко превышает 10-15 Вт/см. В воздушных печах такой показатель достигается за счёт принудительного обдува или вентилируемого размещения ТЭН в камере.
| Параметр | Значение |
|---|---|
| Мощность | 9 кВт |
| Активная длина | ~140 мм |
| Напряжение | 380 В (трёхфазная, фазное 220 В) |
| Среда нагрева | Воздух, 250-300°C |
| Форма | Уточняется по образцу (прямой, U, W) |
| Материал оболочки | AISI 304 (нержавейка) |
| Выводы | Проволочные или клеммные |
Материал оболочки: почему AISI 304, а не сталь 10
Для воздушной среды до 300°C подходят оба варианта. Но в пекарских и кондитерских печах есть нюанс: циклические включения-выключения, влажность от выпечки, иногда пар. Сталь 10 (углеродистая) при таких условиях через год-два начинает ржаветь. AISI 304 держит эти условия без деградации на протяжении 3-5 лет при правильном монтаже.
12Х18Н10Т или 316L в данном случае не нужны: нет агрессивных химических сред, нет хлоридов, температура не превышает 350°C. Выбор AISI 304 оптимален по соотношению цена/ресурс.
Форма ТЭН: прямой, U-образный или W-образный

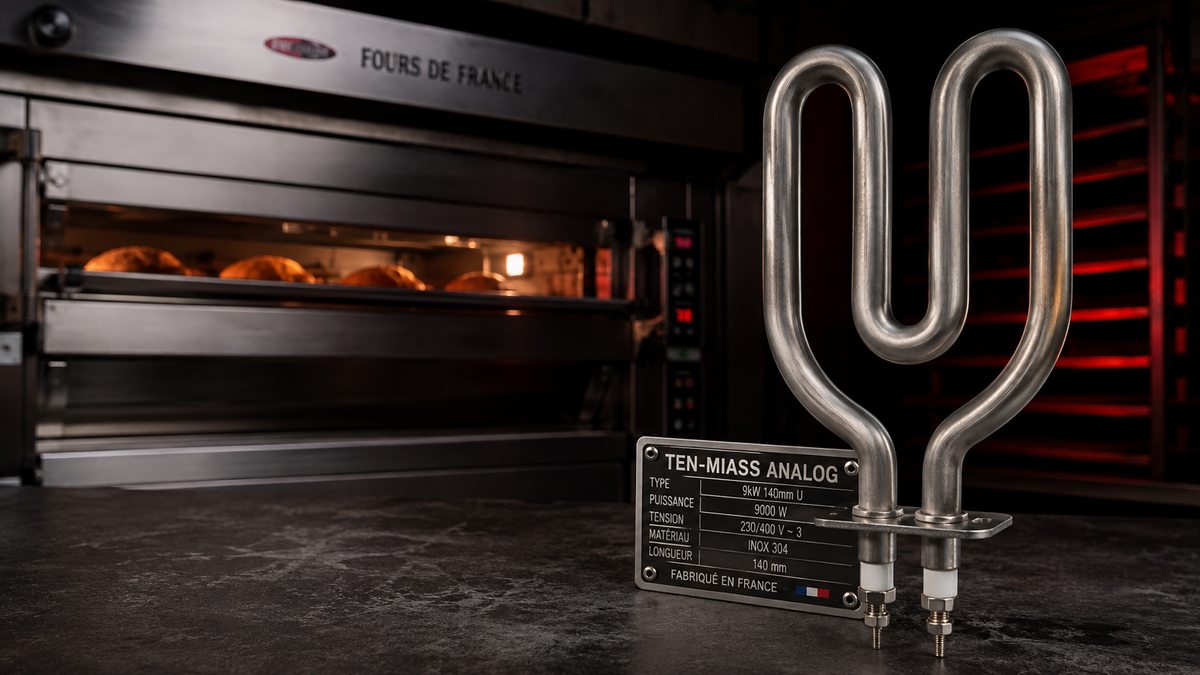

В печах Bourgeois встречаются все три конфигурации в зависимости от модели и года выпуска. Прямые ТЭН обычно устанавливаются горизонтально через керамические держатели. U-образные и W-образные крепятся через фланец или трубчатый штуцер и занимают меньше места при той же длине активной зоны.
Форму обязательно уточняйте при заказе аналога. Перепутать тип невозможно: U-образный в гнездо под прямой не встанет. При отправке образца или фото это видно сразу.
Как снять размеры с оригинального ТЭН Bourgeois
Если оригинальный ТЭН ещё целый или сгорел, но физически сохранился, снимите следующие параметры штангенциркулем или рулеткой:
- Длина активной части (от начала до конца рабочей зоны, без выводов)
- Полная длина изделия с выводами
- Диаметр корпуса (трубки)
- Расстояние между выводами (шаг, особенно важно для U и W)
- Длина выводных штырей
- Диаметр выводных штырей или тип клеммы
Плюс фото с трёх ракурсов: спереди, сбоку, торец с выводами. Этих данных достаточно, чтобы изготовить точный аналог без оригинального чертежа.
Чем аналог отличается от оригинала
Сохраняем: мощность, геометрию, диаметр, шаг выводов, форму. Это критичные параметры для совместимости.
Может отличаться: маркировка на корпусе, производитель наполнителя (MgO), тип клеммной головки. Функционально это не влияет на работу в печи. Если в вашем производстве требуется полное соответствие оригинальной документации (например, для сертификации), уточните это при заказе отдельно.
Нужен аналог ТЭН Bourgeois? Пришлите фото или старый нагреватель, подберём замену за 30 минут.
Отправить заявкуЧастые вопросы
Что прислать для расчёта
- Фото ТЭН: спереди, сбоку, торец с выводами
- Замеры: длина активной части, полная длина, диаметр трубки, шаг выводов
- Модель печи Bourgeois (если знаете)
- Напряжение питания: 220 В или 380 В
- Нужное количество
Принимаем заявки по +7(919)405-21-39, на ten-miass@mail.ru или через форму заявки. Отвечаем в течение 30 минут в рабочее время.
