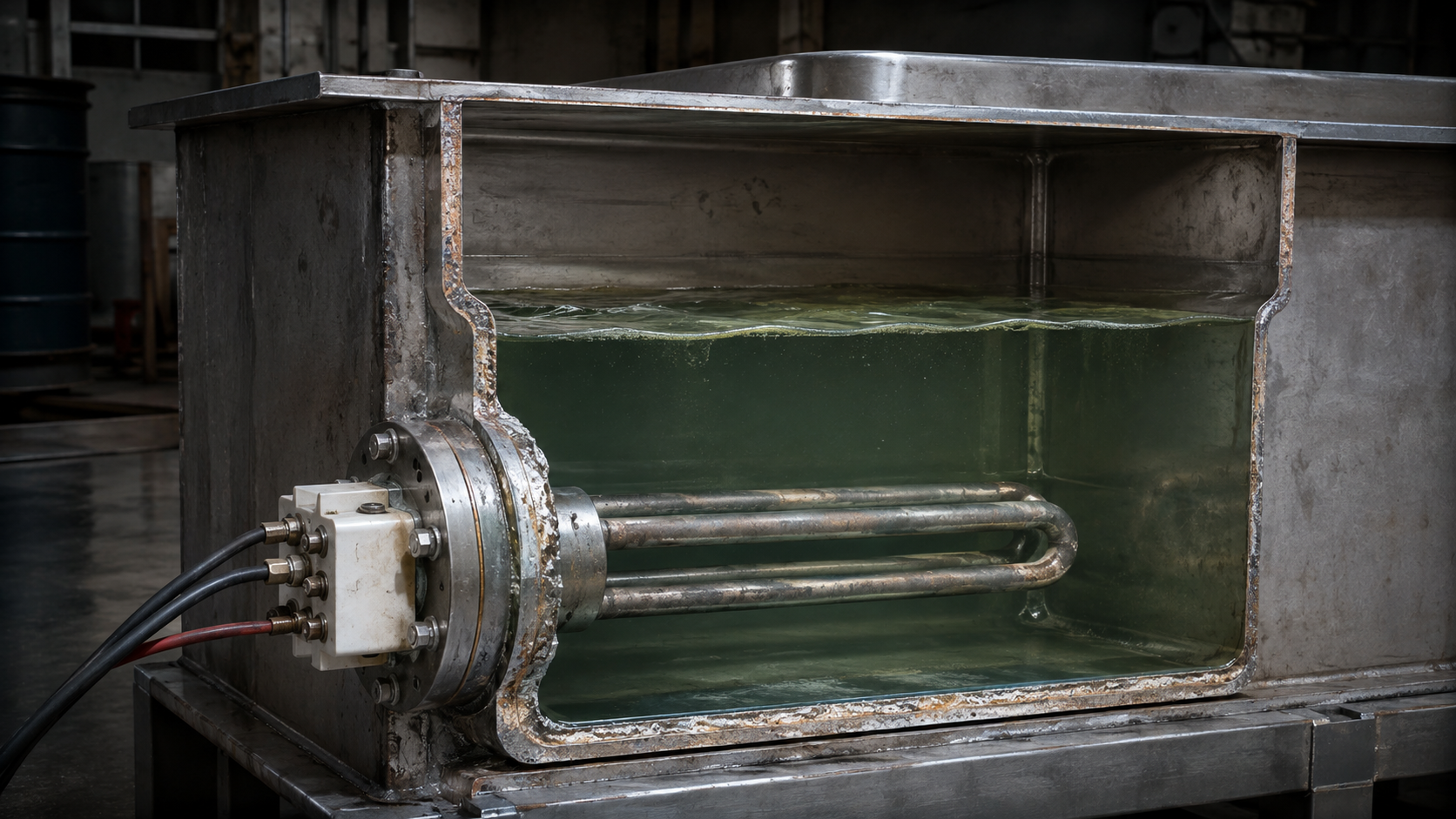

Промышленный ТЭН бьёт током: причины, диагностика и замена под чертёж

Ток на корпусе трубчатого электронагревателя — аварийный режим. При 380 В и мощности от 3 кВт это риск электротравмы и остановки технологической линии. Пробой случается в блочно-модульных котельных, на экструдерах, в сушильных камерах, пастеризаторах, гальванических ваннах. Разберём, как выявить причину, провести замеры, рассчитать параметры нового ТЭНа и заменить его без передачи оборудования в ремонт по «остаточному» принципу.

Почему ТЭН бьёт током: типовые причины

Внутри ТЭНа находится нихромовая спираль в магнезитовой засыпке — периклазе. Пока изоляция цела, сопротивление между спиралью и оболочкой составляет десятки МОм. Как только на корпусе появляется потенциал, значит, изоляционный слой нарушен. На промышленном оборудовании к этому приводят:

• Микротрещины оболочки после гидроударов, вибрации или механического удара. В агрессивной среде трещина быстро становится сквозной.
• Перегрев спирали при сухом ходе или превышении рабочей температуры. Магнезит при перегреве теряет диэлектрические свойства и начинает проводить ток.
• Коррозия контактного стержня или напрессованного наконечника. Особенно это характерно для воды с хлоридами или кислых растворов в гальванике.
• Попадание влаги внутрь через ослабленный штуцер или повреждённую заделку контактов. Часто после мойки оборудования или при конденсате.
• Заводской дефект: неоднородная набивка периклаза, раковины в изоляции, перекос спирали. Такой брак проявляется в первые недели работы.

В промышленности нет «бытовой накипи» как основной причины. Здесь решают агрессивная среда, температура и механические нагрузки. Поэтому и подход к ремонту должен быть инженерным, а не «заменить в одиночку по инструкции из интернета».

Диагностика: какие замеры сделать

Прежде чем говорить о замене, нужно подтвердить пробой. Измерение сопротивления изоляции проводится мегаомметром на 500 В или 1000 В (для рабочих напряжений до 500 В). Порядок: обесточить, слить воду, снять перемычки. Нормы по ГОСТ 13268-88:

Дополнительно проверьте цепь заземления. Если сопротивление заземляющего контура более 4 Ом, ток утечки не уходит в землю, и корпус остаётся под напряжением даже при исправной автоматике.

Ток утечки рассчитывается по закону Ома: для сопротивления 0,5 МОм и напряжения 220 В он составит 0,44 мА. Это меньше порога срабатывания УЗО на 30 мА, поэтому даже рабочее УЗО не защитит при ранней стадии пробоя. Регулярные замеры мегаомметром — единственный способ увидеть проблему до аварии.

Расчёт параметров для замены: не угадывайте, а считайте

После подтверждения пробоя нужно заказать новый ТЭН. Здесь стандартные «кВт из каталога» часто не совпадают с задачей: мощность может быть избыточной (перегрев теплоносителя) или недостаточной (время нагрева растёт). Правильный путь — расчёт по чертежу и техзаданию.

Для одноэлементного ТЭНа сопротивление рассчитывается по формуле: R = U² / P. Например, ТЭН мощностью 3 кВт на 220 В имеет сопротивление R = 220² / 3000 ≈ 16,1 Ом.

Для трёхфазного подключения звездой на 380 В на каждый элемент приходится фазное напряжение 220 В (380 В / √3). Сопротивление ветви: R = U_ф² / P_элемента = 220² / P_элемента. Или через линейное напряжение: R = U_лин² / (3 × P_элемента). Пример: элемент мощностью 3 кВт → R = 220² / 3000 ≈ 16,1 Ом. Для блока ТЭНБ на 12 кВт (три элемента по 4 кВт) сопротивление каждой ветви — R = 220² / 4000 ≈ 12,1 Ом.

Врезка «Было/стало». Сушильная камера, блок ТЭНБ на 12 кВт, 380 В, звезда. Один элемент пробил. Заказчик вместо расчёта взял серийный ТЭН на 3 кВт (R = 16,1 Ом) — разброс сопротивления относительно нужного (12,1 Ом) составил +33% вместо допустимого по ГОСТ 13268-88 разброса −4/+11% для сопротивления. В результате мощность блока упала до 8,7 кВт, время нагрева выросло на треть, а из-за заниженной мощности плотность тока на поверхности упала, но ТЭН всё равно вышел из строя через полгода — из-за неоптимальной геометрии. Если бы заказали по чертежу с точными параметрами, блок сохранил бы свои 12 кВт.

При заказе замены укажите:

• монтажную длину и диаметр оболочки (от 4 до 32 мм, длина от 30 до 6000 мм);
• тип резьбы — для одиночных водяных и масляных ТЭН это G1/2", G3/4", M14×1.5, M22×1.5; для блок-ТЭН — G1.5", G2", G3", M48×2, M56×2 и другие фланцевые резьбы под шестигранник;
• схему подключения — звезда или треугольник;
• материал оболочки в зависимости от среды.

Материал выбирается по рабочей среде: сталь 10 — для воздуха и масла; AISI 304 (08Х18Н10) — для воды и пара до 200 °C; цельнотянутая труба 12Х18Н10Т — для пищевых сред и агрессивных жидкостей; титан — для хлоридов и гальванических ванн. Для кислот и сред с высоким содержанием хлора дополнительно применяется AISI 316 (10Х17Н13М2).

Что делать, если ТЭН пробит: порядок действий

Не пытайтесь «просто изолировать корпус» — пробой внутри оболочки не исчезает. Действуйте по шагам:

1. Отключите питание автоматическим выключателем, повесьте плакат «Не включать». Убедитесь, что напряжение снято указателем.
2. Слейте жидкость из бака или технологической ёмкости. Для масляных ТЭН — слейте масло, дайте ему остыть.
3. Снимите провода с контактов, промаркируйте их, чтобы не перепутать места при монтаже.
4. Мегаомметром измерьте сопротивление между каждым выводом и корпусом. Зафиксируйте результат в журнале — это поможет отследить динамику на других ТЭНах.
5. Демонтируйте ТЭН, измерьте длину, диаметр, резьбу, расстояние между контактами. Сфотографируйте с линейкой — по фото мы восстановим геометрию до миллиметра.
6. Закажите новый ТЭН по чертежу или фото. На нашем производстве партия от 1 шт, типовой срок — 5–10 дней.

Не подгоняйте серийный нагреватель «по месту»: не укорачивайте трубку, не переставляйте штуцер, не меняйте мощность. Это приведёт либо к повторному пробою, либо к недогреву. Точный расчёт занимает один день, а экономит остановку производства на недели.

Профилактика повторного пробоя

• Проводите замеры сопротивления изоляции ежемесячно. Фиксируйте паспорта ТЭН: дату установки, заводской номер, значения R изоляции.
• Устанавливайте УЗО с уставкой 30 мА на каждой линии питания ТЭН. Это защищает только от утечек определённого уровня, но не заменяет контроль изоляции.
• Следите за рабочей температурой: для AISI 304 (08Х18Н10) — не выше 200 °C, для стали 10 — не выше 300 °C, для Inconel 800 (ХН32Т) — до 600 °C. Превышение разрушает магнезит.
• Защищайте ТЭН от сухого хода: датчик уровня, реле протока или контроль температуры оболочки.
• Для агрессивных сред выбирайте материал по таблице совместимости, а не по цене. Титан окупается на хлоридах, 12Х18Н10Т — на пищевых кислотах.

Если ваш ТЭН уже вышел из строя — не ищите «универсальный» нагреватель в рознице. Пришлите чертёж или фото старого элемента, укажите среду и режим работы. Технолог рассчитает мощность и материал оболочки, изготовит точную копию за 5–10 дней. Партия от 1 шт, все параметры — по вашему техзаданию.
