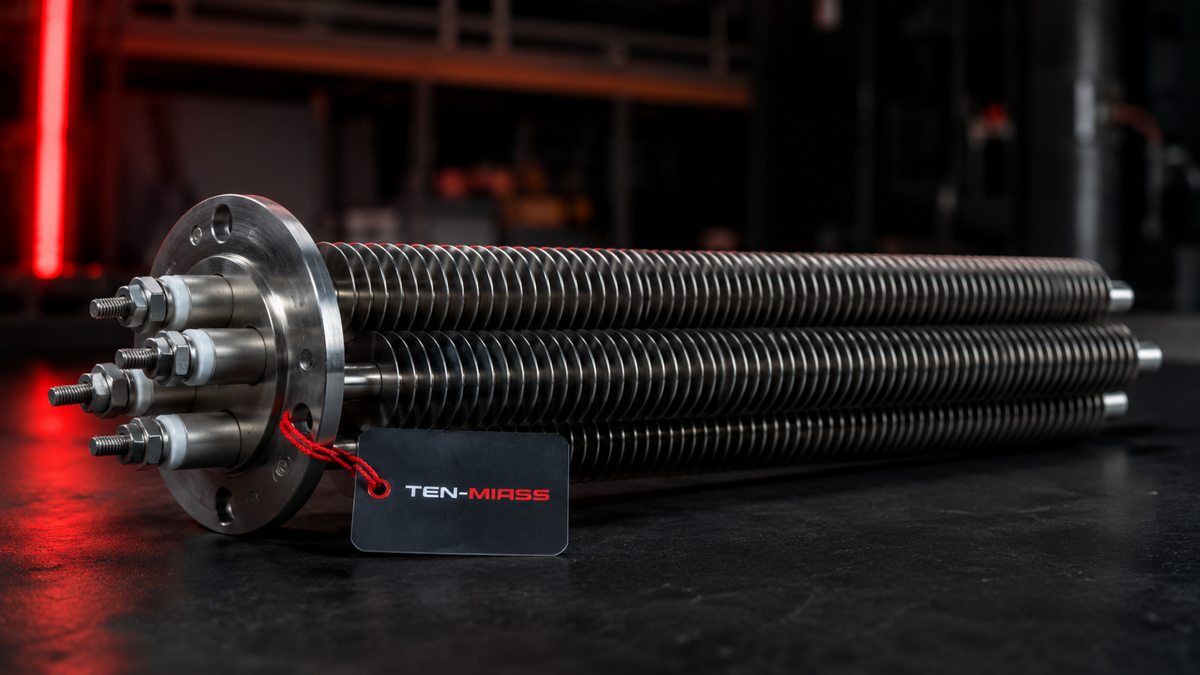

ТЭН трубка AISI304 оребрение нержавейка — заказ по образцу
На прошлой неделе к нам пришёл запрос от механика с завода по переработке мяса: сгорел оребрённый ТЭН в воздушном калорифере, оригинал немецкий, поставщик говорит — 6 недель. Прислали фото с линейкой. Через 11 дней уехала партия из 3 штук из нержавеющей трубки AISI 304 с нержавеющим же оребрением.
Такие запросы — наш основной поток. Объясняем, как это работает и что нужно, чтобы получить нагреватель под свой типоразмер.
Почему именно AISI 304
AISI 304 — это американское обозначение стали 08Х18Н10: 18% хрома, 10% никеля, низкое содержание углерода. В России до сих пор часто называют просто «нержавейка» или «AISI» без уточнения марки — но имеют в виду именно её.
Для оребрённых ТЭН эта марка закрывает большинство применений:
- Нагрев воздуха в калориферах и сушилках — вплоть до 650°C
- Нагрев воды и пара (без агрессивных присадок)
- Пищевое производство, где допустима 304, но не обязательна пищевая 316L
- Промышленные камеры с умеренно влажной средой
Если среда — хлориды, кислоты или морская вода — тогда нужна 316L или титан. Для пищевых производств с жёсткими требованиями по чистоте поверхности — цельнотянутая 12Х18Н10Т. Уточняем это при согласовании заявки.
Что такое оребрение и зачем оно нужно
Ребра — это пластины или навитая лента, приваренная или напрессованная на трубку ТЭН. Их задача — увеличить площадь теплообмена с воздухом или другой газовой средой. Гладкая нержавеющая трубка диаметром 12 мм имеет около 38 см² на погонный дециметр. Та же трубка с ребром высотой 20 мм и шагом 4 мм — уже 200–250 см². При одинаковой мощности оребрённый ТЭН греет эффективнее, либо позволяет снизить удельную нагрузку на поверхность и продлить ресурс.
Как мы изготавливаем оребрённые ТЭН по образцу
Процесс выглядит так: берём образец или чертёж, снимаем все ключевые размеры — длину тела, диаметр трубки, шаг и высоту ребра, тип присоединения. Потом рассчитываем мощность под заданные условия (если нужна другая) или повторяем ту же.
Производство в Миассе, Челябинская область. Материал — нержавеющая трубка AISI 304 российского или европейского производства, оребрение — из нержавеющей ленты той же марки. Сварка аргонодуговая. Готовые ТЭН проходят электрическую проверку — сопротивление изоляции и омическое сопротивление нагревательного элемента.
Параметры для расчёта — что прислать
| Параметр | Откуда взять | Пример |
|---|---|---|
| Диаметр трубки | Штангенциркуль или чертёж | 12 мм |
| Длина нагревательного тела | Фото с линейкой | 600 мм |
| Длина холодных концов | Фото / чертёж | 80 мм с каждой стороны |
| Шаг оребрения | Штангенциркуль | 5 мм |
| Высота ребра | Штангенциркуль | 20 мм |
| Мощность | С шильдика на оборудовании | 2,0 кВт |
| Напряжение | С шильдика | 220 В или 380 В |
| Тип присоединения | Фото торца | Резьба G1/2", фланец, гладкий конец |
| Рабочая среда | Условия применения | Воздух, пар, вода |
Если не знаете мощность — посчитаем по геометрии и среде. Если нет чертежа — достаточно 4–5 фотографий образца с линейкой рядом. Приходите как есть, разберёмся.
Сроки и условия
Стандартный срок изготовления — 7–14 рабочих дней с момента согласования и оплаты. Минимальная партия — 1 штука. Оплата 50% при заказе (на материал), остаток перед отгрузкой.
Отправляем СДЭК и ПЭК по всей России, работаем с Казахстаном (счёт в российских рублях через Райффайзенбанк или напрямую в тенге — уточняем под ваш случай). Документы: счёт, товарная накладная, паспорт изделия. НДС не облагается (ИП, УСН).
Типичные применения оребрённых ТЭН AISI 304
- Воздушные калориферы промышленных сушилок (зерно, мясо, рыба, пиломатериалы)
- Камерные печи с нагревом потоком горячего воздуха
- Конвективные секции упаковочных и запайных машин
- Нагревательные элементы вулканизаторов с воздушным охлаждением нагревателя
- Калориферы в системах приточной вентиляции промышленных цехов
- Замена импортных нагревателей Backer, Watlow, Chromalox
Пришлите фото образца или чертёж — рассчитаем стоимость и срок за 2 часа в рабочее время.
