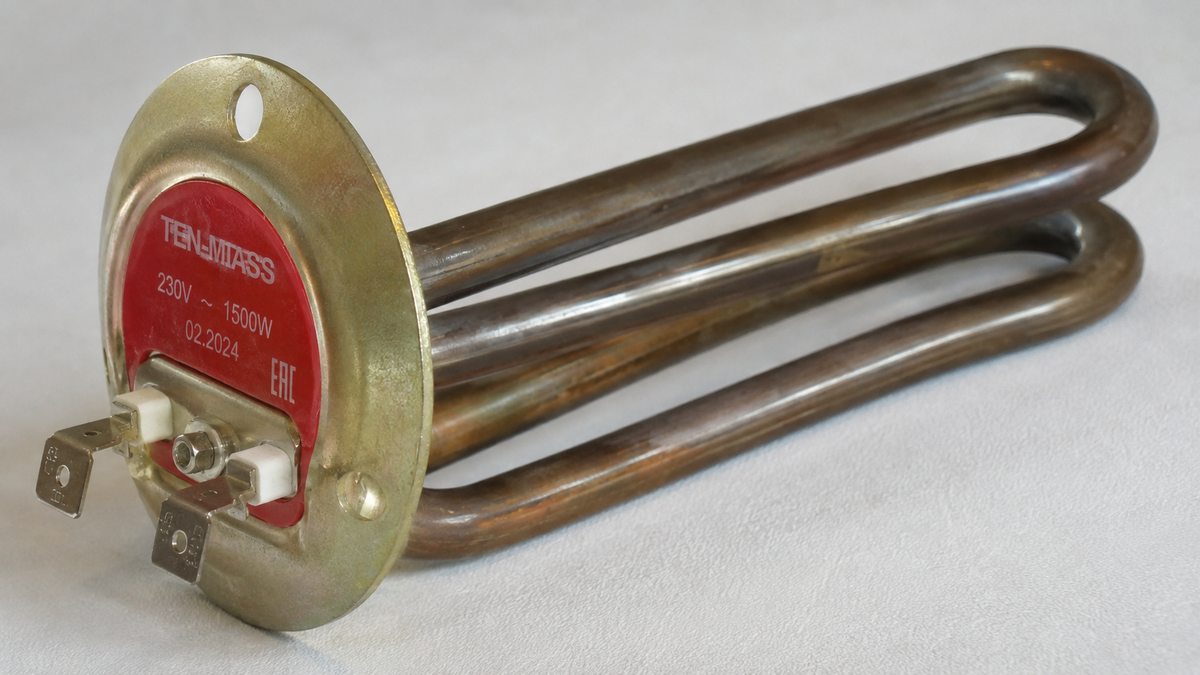

Компактный ТЭН 97×75 мм на 1,5 кВт — изготовление
1,5 кВт нагревают 10 литров воды до 60°C примерно за 28 минут. Это не быстро и не медленно — это ровно тот режим, для которого проектируются компактные накопительные нагреватели на 10–20 литров. И ТЭН с габаритами 97×75 мм сюда вписывается точно.
Размер 97×75 мм — нетиповой. В каталогах серийных производителей такие параметры не встречаются: длина петли 97 мм, ширина 75 мм, диаметр трубки 8 мм. Это значит, что при замене или проектировании нового прибора путь один — изготовление под заказ.
Параметры ТЭН 97×75 мм, 1,5 кВт
| Тип | U-образный (петлевой) |
|---|---|
| Длина петли | 97 мм |
| Ширина петли | 75 мм |
| Диаметр трубки | 8 мм |
| Мощность | 1500 Вт (1,5 кВт) |
| Напряжение | 220 В / 380 В (по заявке) |
| Материал трубки | Нержавеющая сталь AISI 321 |
| Наполнитель | Периклаз (MgO) |
| Нагревательный элемент | Нихромовая спираль |
| Среда нагрева | Вода, водяной пар |
| Срок изготовления | 7–14 рабочих дней |
| Минимальный заказ | 1 штука |
Где применяется ТЭН такого размера
При габарите 97×75 мм нагреватель физически помещается в корпуса небольших приборов. Вот типичные применения:
- Накопительные водонагреватели на 10–20 литров (мойки рук, дачные бойлеры, под мойку).
- Проточные нагреватели с малым расходом воды.
- Кофемашины и кофеварки с бойлерным блоком нагрева.
- Парогенераторы бытовые и промышленные.
- Стерилизаторы медицинского и лабораторного оборудования.
- Промышленные измерительные камеры с контролем влажности и температуры.
Во всех этих случаях нагреватель работает в воде или паре. Нержавеющая трубка держит коррозию, периклаз обеспечивает хорошую теплопроводность при электрической изоляции спирали.
Почему размер 97×75 мм — нестандартный
Серийные ТЭН выпускают под типовые баки: 50 л, 80 л, 100 л, 150 л. Их петли — 270–350 мм в длину. Компактные форм-факторы 97×75 мм встречаются в оборудовании, которое производители проектировали под конкретную задачу: минимальный корпус, ограниченное посадочное место, маломощный нагрев.
Когда такой ТЭН перегорает, в розничной торговле его не найти. Нужно либо искать оригинальную запасную часть у производителя прибора (и нередко получать отказ по EOL), либо заказывать изготовление по размерам.
Изготавливаем ТЭН 97×75 мм от 1 штуки. Срок — 7–14 рабочих дней. Доставка СДЭК или ПЭК по всей России и Казахстану.
Заказать компактный ТЭН 97×75 ммИли звоните: +7(919)405-21-39 8(800)200-16-14
Что нужно для заказа
Размер 97×75 мм — нетиповой, поэтому без документации не обойтись. Подойдёт любое из трёх:
- Чертёж с размерами: длина петли, ширина, диаметр трубки, расстояние между выводами, тип фланца.
- Фото старого ТЭН рядом с линейкой — менеджер снимет параметры самостоятельно.
- Описание посадочного места в корпусе прибора — если сам ТЭН недоступен.
По этим данным рассчитываем цену, согласовываем материал трубки и сроки. Если нужна другая мощность при тех же габаритах или другое напряжение — это тоже решается на этапе согласования.
Мощность и скорость нагрева
1,5 кВт — это не много и не мало для такого размера ТЭН. Для бойлера на 10 л это адекватная мощность: нагрев до рабочей температуры занимает около 28 минут. Если нужен более быстрый нагрев того же объёма, мощность можно поднять до 2 кВт при тех же габаритах трубки — это обсуждается при заказе, влияет на плотность нагрузки на спираль и, соответственно, на ресурс.
При 1,5 кВт плотность удельной поверхностной мощности остаётся в безопасных пределах для воды — около 3–5 Вт/см², что обеспечивает долгий срок службы без накипного разрушения трубки.
Вопросы и ответы
Можно заказать ТЭН 97×75 мм в единственном экземпляре?
Да, минимальный заказ — 1 штука. Это принципиальная позиция ТЭН-Миасс: производим под конкретную потребность, без требования к объёму партии.
Что нужно прислать для заказа нестандартного ТЭН?
Достаточно чертежа с размерами или фотографии старого ТЭН с линейкой. Если ТЭН полностью вышел из строя и замерить его нельзя, менеджер поможет восстановить параметры по описанию посадочного места.
За сколько минут ТЭН 1,5 кВт нагреет 10 литров воды до 60°C?
Примерно за 28 минут при начальной температуре воды 20°C. В расчёте учитываются теплопотери ёмкости; в идеальных условиях (теплоизолированный бак) — около 19 минут.
Какой диаметр трубки у ТЭН 97×75 мм?
Стандартно — 8 мм. При необходимости изготавливаем с трубкой 6,5 мм или 10 мм, если так требует посадочное место в приборе.
Из какого материала изготавливают трубку?
Нержавеющая сталь AISI 321 — стандарт для воды и пара. Для агрессивных сред или пищевого оборудования доступен Incoloy 825. Наполнитель — периклаз, спираль — нихром.
Как быстро выставляют счёт и везут готовый ТЭН?
Счёт в день получения заявки. Изготовление — 7–14 рабочих дней. Доставка СДЭК или ПЭК по России и Казахстану; сроки зависят от региона получателя.
