Что такое G 1 1/4 и где этот размер встречается
G 1 1/4 — дюймовая цилиндрическая резьба BSP (British Standard Pipe). Наружный диаметр по вершинам: 41,9 мм. Шаг: 2,309 мм, 11 витков на дюйм. Резьба цилиндрическая — уплотнение достигается прокладкой или паклей с сантехнической лентой, а не конусом.
Размер G 1 1/4 встречается в буферных ёмкостях от 500 л, промышленных накопительных водонагревателях, системах горячего водоснабжения на предприятиях и в бассейнах. На бытовых водонагревателях до 200 л чаще стоит G 1 1/4" или G 1 1/2" — зависит от производителя.
Расчёт тока: 220В против 380В
При однофазном подключении 220В:
I = P / U = 9000 / 220 = 40,9 А
При трёхфазном подключении 380В (соединение звездой, три элемента по 3 кВт):
I фазный = P / (U фазное × 3) = 9000 / (220 × 3) = 13,7 А
| Параметр | 220В (однофазное) | 380В (трёхфазное) |
|---|---|---|
| Ток | 40,9 А | 13,7 А (на фазу) |
| Автоматический выключатель | 50А | 16-20А |
| Сечение кабеля (медь) | 10 мм² | 2,5 мм² на фазу |
| Схема соединения | Одна цепь | Звезда (Y), нейтраль обязательна |
| Нагрузка на сеть | Высокая | Равномерная по фазам |
Вывод: если в помещении есть трёхфазная сеть, подключение 380В предпочтительнее. Автомат 16-20А вместо 50А, кабель тоньше, нагрузка равномерная. Для однофазной сети 220В потребуется прокладка отдельной линии от щитка.

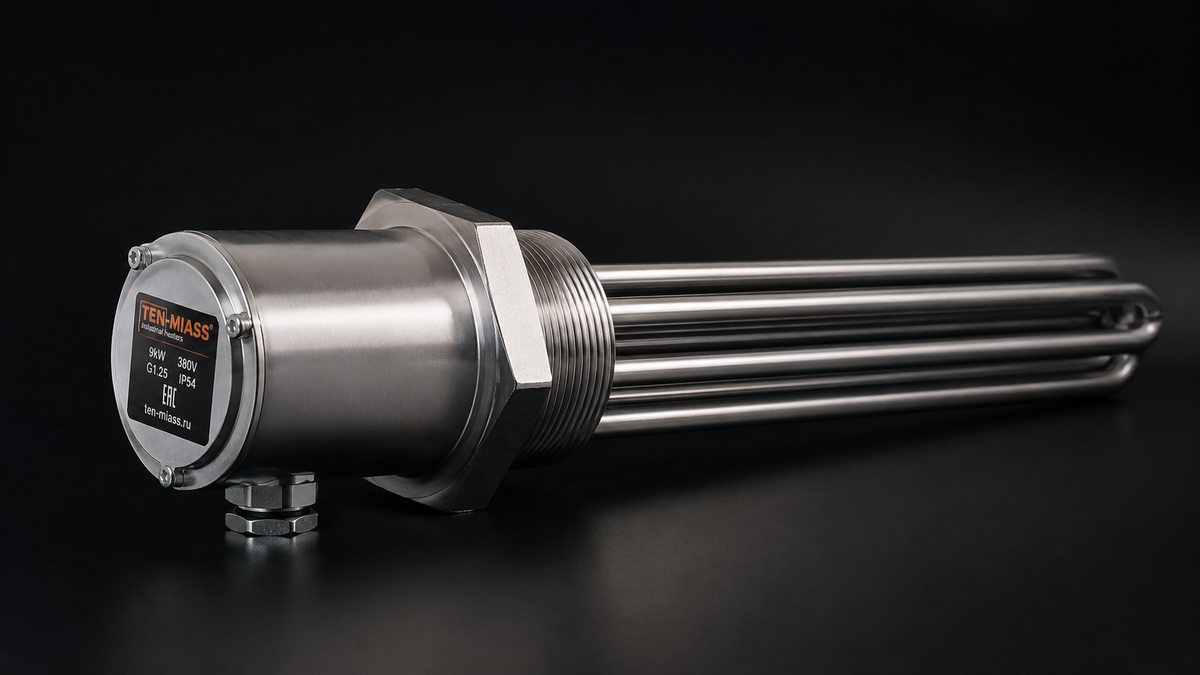

Где применяется ТЭН 9 кВт с G 1 1/4
- Буферные ёмкости — накапливают тепло от котла или солнечных коллекторов; ТЭН 9 кВт служит резервным источником при недостатке основного нагрева.
- Промышленные накопительные водонагреватели от 500 л — заводские цеха, автомойки, прачечные, санузлы в торговых центрах.
- Бассейны — нагрев воды в переливных баках или теплообменниках небольших бассейнов.
- Системы отопления — в ёмкостях с антифризом или умягчённой водой.
- Пищевые производства — нагрев технологической воды в ёмкостях из нержавейки.
Материал оболочки
Нержавеющая сталь 12Х18Н10Т (AISI 321) — стандартный выбор для водопроводной воды с жёсткостью до 7 мг-экв/л. Удельная мощность при нагреве воды: 8-12 Вт/см² — в этом диапазоне накипь образуется умеренно.
Медь подойдёт для систем отопления с умягчителем или дистиллированной водой. В жёсткой водопроводной воде медный ТЭН обрастает накипью быстрее нержавейки и требует замены раньше.
Латунь — промежуточный вариант, часто используется в промышленных водонагревателях с рабочей температурой до 75°С.
Что измерить для заказа
Если вы меняете вышедший из строя ТЭН или заказываете аналог, нужны четыре размера:
- Резьба — G 1 1/4 (подтвердить штангенциркулем: наружный диаметр резьбы ~41,9 мм)
- Длина активной (греющей) части — от фланца до конца трубки
- Расстояние между трубками (межцентровое) — если у ТЭН два или три выхода
- Количество трубок и их расположение (U-образный, W-образный и пр.)
Если старый ТЭН недоступен — сообщите марку и объём водонагревателя, подберём по базе типовых размеров.
Производим ТЭН 9 кВт с резьбой G 1 1/4 по чертежу или образцу. Минимальная партия — 1 штука. Срок 7-14 рабочих дней. Нержавейка, медь, латунь — на выбор.
Оставить заявку
