Блок-ТЭН 80А13/3 J 220 на 18 кВт: расшифровка и фланец

На шильдике блока одна строка: 80А13/3 J 220. Это шесть одинаковых трубчатых элементов на общем фланце, каждый мощностью 3 кВт и напряжением 220 В, суммарно 18 кВт. Число 80 задаёт развёрнутую длину трубки до гибки (800 мм), число 13 означает диаметр (13 мм), буква J указывает на воду и слабые кислоты с оболочкой из нержавейки.

Опубликовано 1 октября 2026 · ТЭН-Миасс

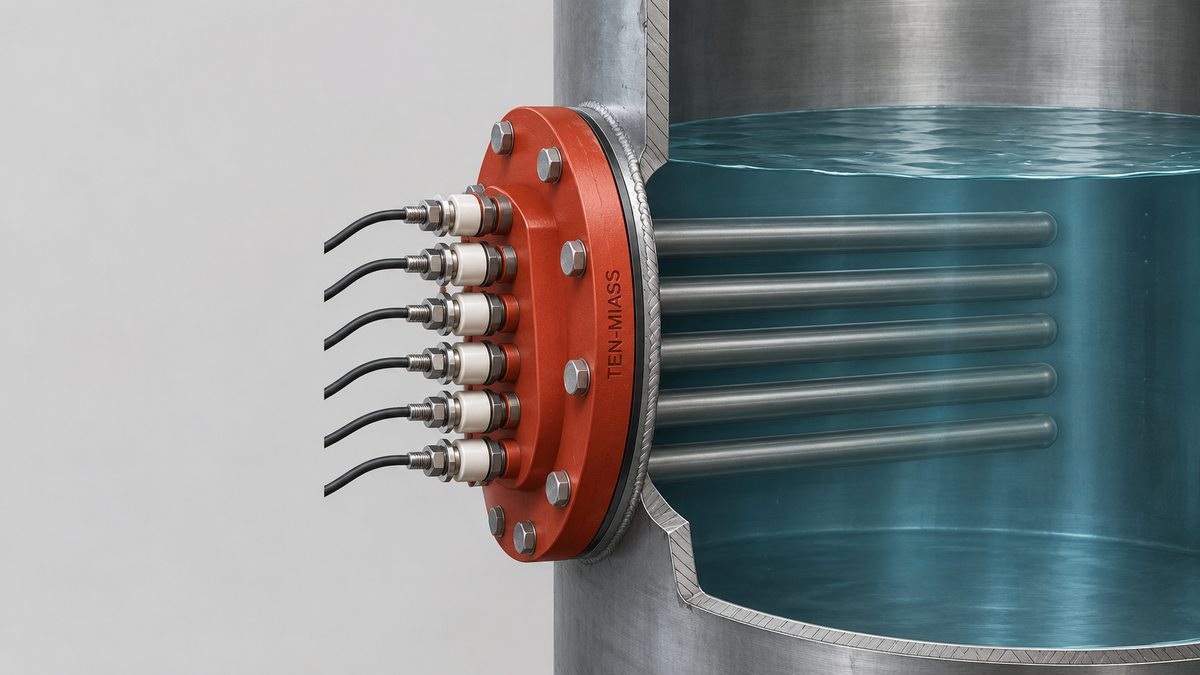

Блок-ТЭН 80А13/3 J 220 из шести элементов в разрезе бака, контакты снаружи фланца

Шесть трубчатых элементов на одном фланце: рабочая часть погружена в среду, контактные узлы вынесены на сухую сторону.

Как читать 80А13/3 J 220 по ГОСТ 13268-88

Маркировка одного элемента блока построена по той же схеме, что и у одиночных ТЭНов: длина, буква стержня, диаметр, дробью мощность, затем буква среды и напряжение.

Символ	Значение	Пояснение
80	Развёрнутая длина 800 мм	Длина трубной заготовки до гибки, в см (80 = 800 мм)
А	Контактный стержень 40 мм	Длина негреющего вывода за пределами фланца
13	Диаметр трубки 13 мм	Наружный диаметр оболочки элемента
/3	Мощность 3 кВт	Мощность одного элемента, через дробь в кВт
J	Вода, слабые кислоты pH 5–7	Оболочка: нержавеющая сталь
220	Напряжение 220 В	Рабочее напряжение одного элемента

Буква стержня (А, B, C…H) задаёт, сколько негреющего металла торчит за фланцем для изолятора и клеммы. У буквы А это 40 мм, минимум из ряда: хватает на керамический изолятор и прижимную гайку, но не на глубокий утопленный клеммник. Если на вашем баке клеммная коробка глубже, нужна буква с большим выносом, и это уточняют отдельно; в стандартной маркировке длина стержня не меняет расшифровку остальных полей.

Сколько элементов и какая мощность у каждого

Шесть одинаковых трубок на одном фланце дают ровно 18 кВт, и арифметика сходится напрямую с обозначением «3» в «13/3».

Элемент	Мощность, кВт	Нарастающим итогом, кВт
Элемент 1	3	3
Элемент 2	3	6
Элемент 3	3	9
Элемент 4	3	12
Элемент 5	3	15
Элемент 6	3	18

18 ÷ 6 = 3 кВт на элемент, ровно то число, что стоит после дроби в «13/3». Если на вашем шильдике после пересчёта не сходится (например, блок маркирован как 15 кВт, а трубок шесть), то либо один элемент уже выгорел и его сняли, либо маркировка блока и маркировка элемента относятся к разным строкам документации, и суммарную мощность надо искать на отдельном паспорте.

Допуск ГОСТ: какое сопротивление должно быть у одного элемента

Номинальное сопротивление одного элемента: R = U² / P = 220² / 3000 = 16,13 Ом. ГОСТ 13268-88 нормирует не сопротивление, а мощность: допуск +5/−10 %, и коридор получается несимметричным.

Параметр	Значение
Номинальная мощность элемента	3000 Вт
Верхняя граница мощности (+5%)	3150 Вт → R = 15,4 Ом
Нижняя граница мощности (−10%)	2700 Вт → R = 17,9 Ом
Коридор сопротивления одного элемента	15,4–17,9 Ом

Важно. Коридор несимметричный именно потому, что допуск по мощности несимметричный. Писать «±10% от 16,13 Ом» неверно: всегда считать через R = U²/P на границах +5% и −10% отдельно.

Прозванивайте каждый из шести элементов отдельно, отключив перемычки на клеммной колодке. Один элемент за пределами 15,4–17,9 Ом (это повод менять именно его, а не весь блок).

Сходится ли 3 кВт с размерами трубки: расчёт ваттной нагрузки

Мощность элемента проверяется не только через сопротивление, но и через удельную поверхностную нагрузку: q = P / (π × d × L), где d (диаметр) и L (активная, погружаемая длина).

Если взять в качестве активной длины одно колено J-образного элемента, 3 дм, то есть 300 мм:

q = 3000 / (π × 1,3 см × 30 см) = 3000 / 122,5 ≈ 24,5 Вт/см²

Это много. Для воды в баке с нормальной циркуляцией типовой диапазон составляет 3–5 Вт/см² на застойной среде и 8–12 (пик 15) при принудительной циркуляции. 24,5 Вт/см² выше верхней границы даже для прокачиваемого контура. На такой нагрузке трубка в этом месте перегревается, периклаз внутри растрескивается, а ресурс элемента падает в разы.

Два честных вывода из этого расчёта. Либо активная (погружаемая в среду) длина элемента на самом деле больше 300 мм, и тогда 3 дм относится только к короткому колену J-изгиба, а суммарная длина нагрева складывается из обоих плеч трубки и близка к 650–700 мм, что даёт уже нормальную нагрузку порядка 10–11 Вт/см², в пределах нормы для циркуляции под давлением. Либо элемент действительно работает на коротком погружении, и тогда это блок для контура с принудительной циркуляцией или под давлением (проточный нагреватель, бойлер с насосом), а не для стоячего бака. Перед заказом уточняйте по чертежу фактическую погружаемую длину, а не берите код «3» из маркировки буквально как длину активной зоны: здесь это обозначение мощности, а не длины.

Почему на шильдике 220 В, а не 380

Каждый элемент рассчитан на 220 В, но блок суммарно отдаёт 18 кВт. При однофазном подключении всех шести элементов ток составил бы 18000 / 220 ≈ 81,8 А, а это нереально для стандартной проводки и автоматики.

На практике элементы разводят по трём фазам четырёхпроводной сети 380/220 В: каждая фаза питает фазный провод и ноль, напряжение между фазой и нулём равно 380 / √3 ≈ 220 В, то есть ровно номинал элемента. При двух элементах на фазу нагрузка на одну фазу составляет 6 кВт, ток около 27,3 А (6000 / 220). Три фазы по два элемента дают сбалансированные 18 кВт.

Если блок приходит без схемы подключения клеммной колодки, не додумывайте треугольник или звезду на глаз. Внутренняя разводка у разных заводов отличается, перепутанная фаза и ноль на элементе 220 В сжигают изоляцию почти сразу.

Какой фланец нужен под этот блок

Фланец служит единственной точкой входа в бак сразу для шести элементов, поэтому посадочные размеры важнее самой маркировки трубок.

Условный диаметр фланца и диаметр окружности болтов, замеренные штангенциркулем, а не на глаз
Количество и диаметр крепёжных отверстий
Материал фланца: та же нержавейка, что и оболочка элементов, чтобы не было гальванической пары на контакте разнородных металлов
Толщина прокладки и тип уплотнения (паронит, резина, фторопласт в зависимости от температуры и среды)
Глубина бака в точке установки: активная длина элементов не должна упираться в противоположную стенку

Что прислать для расчёта аналога

Фото шильдика целиком или маркировку, переписанную без сокращений
Фото фланца с линейкой: диаметр, число отверстий, толщина
Сколько элементов рабочих, сколько сгоревших (если меняете не весь блок)
Среду: вода, раствор, какая концентрация и температура
Схему подключения клеммной колодки, если сохранилась

Почему шесть элементов, а не один мощный на 18 кВт

Собрать один элемент на 18 кВт физически можно, но это тупиковое решение для бака. Толстая трубка на такую мощность плохо гнётся под нужный фланец, ток на единственной паре клемм подскакивает до уровня, где нужны медные шины вместо проводов, а при выходе из строя меняется весь нагреватель целиком: не локальная поломка, а полная остановка узла.

Шесть элементов по 3 кВт распределяют тепло равномернее по сечению и высоте бака, делят нагрузку на три фазы вместо одной точки подключения и позволяют заменить один прогоревший элемент, не трогая остальные пять и не демонтируя фланец целиком. Это обычная инженерная логика для блочных нагревателей свыше 10 кВт: не один большой элемент, а несколько средних на общей раме.

Сколько стоит блок на 18 кВт

Исполнение фланца	Цена, уровень «норма»
Фланец из углеродистой стали	от 21 060 ₽
Фланец из нержавеющей стали (наш случай, J)	от 42 120 ₽

Цены по внутреннему калькулятору ТЭН-Миасс, уровень «норма», при закупке от 10 шт. Точный расчёт по чертежу или фото, в день обращения.

Нужен блок-ТЭН 80А13/3 J 220 или аналог под другой фланец?

Пришлите фото шильдика и фланца, посчитаем точный аналог. От 1 блока, срок 7–14 дней, отгрузка по РФ и в Казахстан.

Оформить заказ

Частые вопросы

Что означает маркировка 80А13/3 J 220?

Число 80 обозначает развёрнутую длину трубки до гибки, 80 см. Буква А означает длину контактного стержня, 40 мм. Число 13 обозначает диаметр трубки, 13 мм. Дробь /3 обозначает мощность одного элемента, 3 кВт. Буква J означает среду: вода и слабые растворы кислот (pH 5–7), оболочка из нержавеющей стали. Число 220 означает рабочее напряжение элемента, 220 В.

Почему в блоке шесть элементов, а не один мощный на 18 кВт?

Один элемент на 18 кВт потребовал бы толстую трубку и огромный ток на одной паре клемм, плюс при выходе из строя менялся бы весь нагреватель целиком. Шесть элементов по 3 кВт равномернее греют объём по высоте и сечению бака, распределяют нагрузку по трём фазам и позволяют заменить один сгоревший элемент, не трогая остальные пять.

Какое сопротивление должно быть у одного элемента блока?

Номинал R = U²/P = 220² / 3000 = 16,13 Ом. ГОСТ 13268-88 допускает отклонение мощности +5/−10 %, отсюда коридор сопротивления одного элемента 15,4–17,9 Ом. Меньше 15,4, вероятен частичный обрыв изоляции спирали; больше 17,9, выгорание нити.

Можно ли подключить блок на 18 кВт к однофазной сети 220 В?

Технически да, но ток составит 18000 / 220 ≈ 81,8 А, нужен кабель и автомат на такую нагрузку, что для бытовой сети нереально. На практике элементы распределяют по трём фазам четырёхпроводной сети 380/220 В: по два элемента на фазу (6 кВт), ток на фазу около 27,3 А. Поэтому каждый элемент промаркирован на 220 В, а не на линейные 380.

Какой фланец и материал подходят под букву J в маркировке?

J обозначает воду и слабые растворы кислот с pH 5–7, оболочка из нержавеющей стали (AISI 304 или 08Х18Н10Т). Фланец под такой блок делают из того же металла, что и сама ёмкость, чтобы не было гальванической пары на контакте разнородных сталей.

Что прислать для расчёта точного аналога блока?

Диаметр и толщину фланца с разметкой отверстий, число элементов и мощность каждого (или суммарную), напряжение и схему подключения, рабочую среду и глубину погружения, материал оболочки. Проще всего прислать фото старого блока с линейкой или чертёж.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года.

По теме, если на вашем шильдике другой набор символов: расшифровка маркировки блочного ТЭН на примере ТЭНБ-50 и полная схема маркировки по ГОСТ 13268-88.
