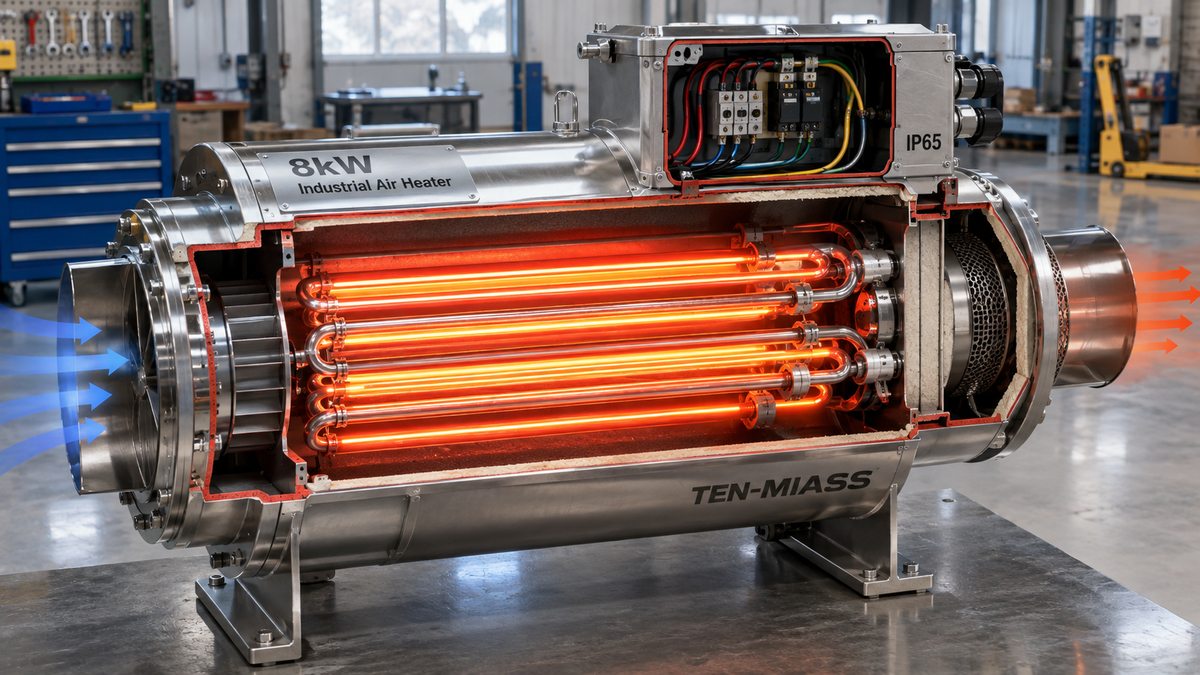

ТЭН 8 кВт 380В IP65 от Baltimor: характеристики и применение в промышленных нагревателях
Короткий ответ: ТЭН 8 кВт 380В IP65 — трубчатый нагреватель для влажных и запылённых промышленных сред. Сопротивление нагрузки 18,05 Ом, ток фазы ~12,2 А. Материал — нержавейка 12Х18Н10Т. Мы производим аналоги и замену таких ТЭН по чертежам заказчика, от 1 штуки, срок 7-14 дней.
На прошлой неделе разбирали отказ проточного нагревателя в цеху. ТЭН стоял открытого типа — спираль в масле без кожуха. Через месяц эксплуатации — пробой на корпус. Причина не в качестве масла, а в конденсате: влага оседала на контактах, и защита IP23 не справилась. Для таких условий нужен герметичный нагреватель. Разбираем конструктив, электрические параметры и реальные места установки.
Электрические параметры и расчёт
8 кВт при трёхфазном напряжении 380 В — типовая конфигурация для теплогенераторов, воздушно-отопительных агрегатов и промышленных сушилок. Базовые цифры:
| Параметр | Значение |
|---|---|
| Напряжение | 380 В (трёхфазное) |
| Мощность | 8 кВт |
| Ток на фазу | ~12,2 А |
| Степень защиты | IP65 |
| Материал трубки | 12Х18Н10Т (нержавейка) |
| Диаметр трубки | 16 или 20 мм |
| Длина активной части | 500–3000 мм (нестандарт — по заказу) |
| Макс. температура среды | до +180 °C (вода/воздух), до +250 °C (масло) |
Расчёт сопротивления
R = 380² / 8000 = 144 400 / 8 000
R = 18,05 Ом — общее сопротивление нагрузки
ГОСТ-коридор для 8 кВт системы: 17,2 – 20,1 Ом
При соединении звездой: R одной фазы ≈ 54 Ом
Ток на фазу: I = P / (√3 × U) = 8000 / (1,732 × 380) ≈ 12,2 А
Автомат защиты — 16 А, характеристика C (если нагреватель работает в цикличном режиме через термостат). Сечение кабеля — не менее 2,5 мм².
Что означает IP65 на практике
Первая цифра — 6 — полная защита от пыли. Вторая — 5 — защита от прямых водяных струй с любого направления. Для промышленного оборудования это значит:
- Можно мыть оборудование водой из шланга вместе с нагревателем
- Работа в запылённых производственных помещениях без риска перекрытия изоляции
- Установка во влажных камерах, парных, около испарителей
- Эксплуатация на открытом воздухе под навесом
Конструктивно IP65 обеспечивается клеммной коробкой с двойным уплотнением: силиконовая прокладка внутри + резьбовая крышка с резиновым кольцом снаружи. Кабель вводится через сальник PG16 или PG21. При монтаже на резьбовое соединение (G1, G1 1/4, G1 1/2) обязательно использовать герметик — без него реальная защита снижается до IP54.
Применение в промышленных нагревателях
ТЭН 8 кВт 380В IP65 встречается в нескольких типичных применениях:
- Воздушно-отопительные агрегаты — нагрев воздуха в производственных цехах. Пыль и влага убивают открытые спирали за сезон, закрытые ТЭН в кожухе работают существенно дольше.
- Теплогенераторы для сушилок — камеры сушки древесины, краски, зерна, где конденсат неизбежен на старте цикла.
- Нагреватели масла в гидростанциях и прессах. При остановке насоса конденсат оседает на контактах — IP65 защищает клеммы.
- Проточные нагреватели воды в системах ГВС и отопления производственных корпусов. Герметичность исключает короткое замыкание при протечках.
Для воздушного нагрева важна удельная мощность: при длине активной части 1500–2000 мм получается 4–6 Вт/см² — допустимый диапазон без перегрева оболочки.
Мы производим аналоги и замену
Baltimor — производитель теплогенераторов, который использует покупные ТЭН. Если вышел из строя нагревательный элемент в оборудовании этой марки — не нужно искать оригинал. Мы изготавливаем аналог по параметрам: 8 кВт, 380В, IP65, нержавейка, любая длина и тип присоединения.
Подробнее о производстве ТЭН для промышленного оборудования — на странице трубчатые нагреватели по чертежам. Расчёт подходящего варианта — через калькулятор подбора ТЭН.
Что прислать для заказа
- Фото шильдика с нагревателя или самого ТЭН
- Диаметр трубки (16 или 20 мм)
- Длина активной части (мм)
- Тип присоединения: резьба (G...) или фланец
- Среда нагрева (воздух / вода / масло)
- Нужное количество штук
Заказать ТЭН 8 кВт 380В IP65
Производим аналоги и замену от 1 штуки. Срок 7-14 дней. Отправляем по всей России.
Оставить заявкуЧасто задаваемые вопросы
Можно ли использовать ТЭН 8 кВт IP65 для нагрева питьевой воды?
Да, если оболочка из нержавейки 12Х18Н10Т (аналог AISI 304) или AISI 316. Для питьевой воды потребуется санитарно-эпидемиологическое заключение на материал трубки — уточняйте при заказе.
Каково сопротивление одной фазы ТЭН 8 кВт 380В?
По формуле R = U²/P: 380² / 8000 = 18,05 Ом — общее сопротивление нагрузки. При соединении звездой сопротивление одной фазы около 54 Ом. Ток на каждой фазе ~12,2 А. ГОСТ-коридор для 8 кВт системы — 17,2-20,1 Ом.
Какие материалы трубки подходят для влажных промышленных помещений?
Для влажных помещений и сред с конденсатом — нержавейка 12Х18Н10Т (AISI 304). При наличии хлоридов (бассейны, морской воздух, химпроизводства) — AISI 316. Углеродистая сталь в таких условиях быстро корродирует.
Можно ли заказать аналог ТЭН под нестандартные размеры?
Да. Мы производим ТЭН 8 кВт 380В IP65 по чертежам заказчика: любая длина активной части, диаметр трубки, тип фланца или резьбы. Для замены нужно прислать образец или замеры — фото, диаметр трубки, длина активной части, тип присоединения, среда нагрева.
Сколько по времени занимает изготовление ТЭН 8 кВт под заказ?
От 7 до 14 рабочих дней с момента согласования и оплаты. Срочные заявки рассматриваем индивидуально. Отправляем по всей России транспортными компаниями или Почтой России.
Что означает степень защиты IP65 для ТЭН?
IP65 = полная защита от пыли (цифра 6) + защита от прямых водяных струй с любого направления (цифра 5). Клеммная коробка герметизирована и выдерживает мойку из шланга, работу в запылённых и влажных помещениях без риска короткого замыкания на контактах.
