ТЭН 8 кВт 380 В из нержавейки: как подобрать блок для мойки и котла

Короткий ответ. Блок-ТЭН 8 кВт на 380 В для бака 150-200 л обычно собран из трёх элементов по 2,67 кВт, соединённых звездой. Сопротивление одного элемента в норме 18,0 Ом, коридор по ГОСТ 13268-88 - 17,1-20,0 Ом. Корпус - нержавейка AISI 304 для воды и щёлочи, AISI 321 (08Х18Н10Т) - если в мойке используют хлорсодержащий дезраствор. Точная цена - по чертежу бака и фото старого ТЭНа.

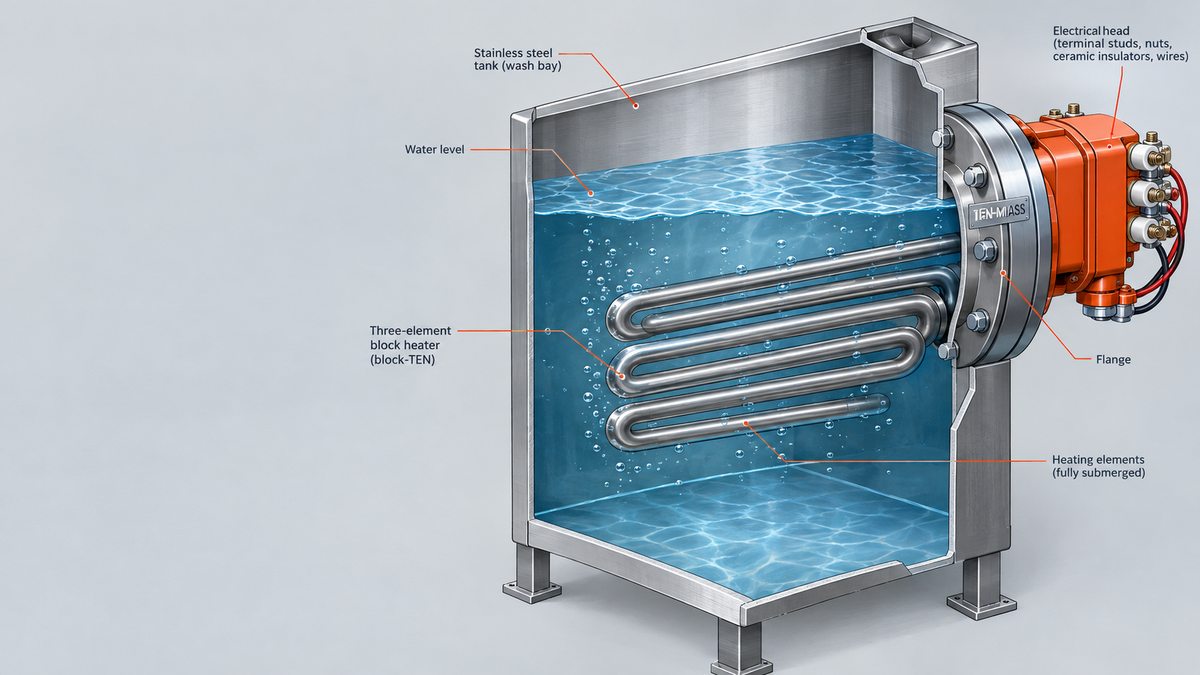

Блок-ТЭН 8 кВт из нержавейки в разрезе моечного бака: три элемента под водой, клеммы и контакты снаружи на фланце

Три элемента блок-ТЭН погружены в воду, клеммная коробка и контакты - на сухой стороне фланца

Опубликовано 15 октября 2026 · ТЭН-Миасс

Для какой задачи берут блок-ТЭН 8 кВт из нержавейки

8 кВт на 380 В - это мощность под бак среднего объёма, не под цистерну на тонну воды. Чаще всего такой блок заказывают под три задачи:

Задача	Решение	Параметр
Мойка тары или деталей, бак 150-200 л, нагрев до 50-60°C	Блок-ТЭН 8 кВт, три элемента звездой, нержавейка AISI 304	U фазы 219 В, R≈18,0 Ом на элемент
Варочный котёл среднего объёма 150-250 л, пищевая среда	Блок-ТЭН 8 кВт, нержавейка AISI 321, фланец на болтах	q≈4,0 Вт/см², активная длина элемента ≈1,6 м
Дезинфекция хлорсодержащими растворами	Корпус AISI 321 (08Х18Н10Т) вместо 304	устойчивость к питтингу от хлоридов
Частая разборка для чистки бака	Фланец резьбовой 1.5"-2"	снятие без сварки
Диагностика "блок не греет"	Мерить сопротивление между фазой и нейтралью, не между двумя фазами	норма 17,1-20,0 Ом на элемент

В моечных ваннах и котлах среднего объёма редко нужна одна прямая трубка - элемент гнут в компактный зигзаг, чтобы уместить достаточную длину нагрева в небольшой фланец. Устройство самого блока разобрано в статье про блок ТЭН (ТЭНБ).

Звезда или треугольник: что меняется на одном элементе

Схема соединения решает, какое напряжение видит каждый из трёх элементов блока - а значит, и какое сопротивление у него должно быть. Путают эти две схемы постоянно, и именно отсюда растёт половина ложных диагнозов "ТЭН сгорел".

Звезда (Y) - каждый элемент одним концом на свою фазу, вторым на общую нейтральную точку. Элемент работает на фазном напряжении 380/√3 ≈ 219 В.
Треугольник (Δ) - элементы включены между парами фаз. Каждый работает на полном линейном напряжении 380 В.

Суммарная мощность блока 8 кВт в обеих схемах одна и та же, делится поровну между тремя элементами - по 2,67 кВт на элемент. Меняется только напряжение на каждом из них, а с ним и расчётное сопротивление. Подробнее про саму разводку - в статье подключение ТЭНа на 220 В и 380 В, а частный случай треугольника без нулевого провода - в подключении без нуля.

Расчёт сопротивления одного элемента по ГОСТ 13268-88

Берём схему звезда как основную - она даёт элементу напряжение ближе к обычным 220 В, и сам элемент получается компактнее и дешевле в производстве, чем на полные 380 В.

Исходные данные: блок 8 кВт, три элемента, звезда, U фазы = 380/√3 ≈ 219 В.

Мощность на элемент: P = 8000 / 3 ≈ 2667 Вт

R = U² / P = 219² / 2667 = 47 961 / 2667 ≈ 18,0 Ом

ГОСТ 13268-88 нормирует допуск по мощности +5% / -10%, а не по сопротивлению напрямую:

P max = 2667 × 1,05 = 2800 Вт → R min = 219² / 2800 ≈ 17,1 Ом

P min = 2667 × 0,90 = 2400 Вт → R max = 219² / 2400 ≈ 20,0 Ом

Коридор на один элемент: 17,1-20,0 Ом. Писать "±10% от сопротивления" неверно - коридор несимметричный именно из-за несимметричного допуска по мощности.

Для треугольника расчёт идёт от 380 В: R = 380² / 2667 ≈ 54,1 Ом, коридор 51,6-60,2 Ом. Если блок перепаян с звезды на треугольник, а замеры сверяют со старой нормой 18 Ом - получат ложный "обрыв". Подробный разбор норм сопротивления на разных схемах - в статье сопротивление ТЭНа: расчёт и проверка.

Частая ошибка диагностики. Мультиметром меряют между двумя силовыми клеммами блока вместо клеммы и нейтральной точки. В звезде между двумя фазами через два последовательных элемента получится около 36 Ом - вдвое больше нормы на один элемент. Исправный блок бракуют как "ушёл в обрыв", хотя каждый элемент по отдельности в коридоре 17,1-20,0 Ом.

Ваттная нагрузка: почему элемент получается длинным

Для стоячей воды в баке (мойка, не проточный нагрев) безопасная ваттная нагрузка q = 3-5 Вт/см² оболочки. При трубке Ø13 мм и мощности 2,67 кВт на элемент нужна активная площадь около 667 см², это активная длина (с учётом изгибов) около 1,63 м на один элемент:

S = P / q = 2670 / 4,0 ≈ 667 см²

L = S / (π × d) = 667 / (3,14 × 1,3) ≈ 163 см ≈ 1,63 м

q = 2670 / 667 ≈ 4,0 Вт/см² - в норме для воды в баке

Если заказчик просит "покороче и помощнее" - элемент выйдет за безопасную ваттную нагрузку, оболочка перегреется в месте выхода из магнезита, и ТЭН сгорит за месяц-два вместо заявленных 2-3 лет. Для той же мощности в более коротком корпусе выход один - увеличить диаметр трубки или разбить мощность на большее число элементов.

Пример расчёта: сколько греется бак 150 литров

Моечная ванна на 150 литров, воду нужно поднять с 15 до 55°C (ΔT=40°C) за час работы перед сменой:

P = 0,00116 × V × ΔT / t

P = 0,00116 × 150 × 40 / 1 ≈ 6,96 кВт - чистая энергия на нагрев воды

С запасом 15% на теплопотери через стенки бака и остывание за время работы: 6,96 × 1,15 ≈ 8,0 кВт

Отсюда и берётся круглая цифра 8 кВт для баков этого класса. За ней стоит расчёт под конкретный объём, перепад температуры и время на разогрев смены - число получается само, из физики, а каталожный ряд тут ни при чём.

Какая нержавейка нужна: 304 или 321

По умолчанию для воды и щелочных моющих средств достаточно AISI 304 (08Х18Н10) - служит дольше углеродистой стали в разы, стоит разумно. Но если в мойке используют дезинфицирующие растворы с активным хлором (гипохлорит, хлорамин - обычная практика для пищевой тары и медицинских инструментов), хлорид-ионы пробивают пассивную плёнку 304 и начинают точечную коррозию уже за несколько месяцев работы.

Для таких сред оболочку делаем из AISI 321 (08Х18Н10Т) - титан-стабилизированной стали. Она на 15-20% дороже 304, но не питтингует в хлоридах и держит дезинфекцию годами, а не месяцами. Решение, какую сталь ставить, принимают не по бюджету, а по составу моющего и дезинфицирующего раствора - это нужно указать в заявке заранее, а не выяснять после первой прохудившейся трубки.

Что прислать для расчёта

Объём и форму ёмкости - мойка, варочный котёл, бак
Рабочую среду - вода, щёлочь, дезраствор с хлором, пар
Желаемую температуру нагрева и время на выход в режим
Диаметр и шаг резьбы штуцера или размер фланца под врезку
Фото или чертёж старого ТЭНа, если меняете на аналог
Напряжение на объекте - 380 В с нулём или без него (влияет на доступность треугольника)

Нужен блок-ТЭН 8 кВт под конкретный бак?

Посчитаем мощность, сопротивление элементов и материал оболочки по вашим размерам и среде. От 1 шт., изготовление 7-14 рабочих дней.

Оформить заказ

Частые вопросы

Какое сопротивление должно быть у одного элемента блок-ТЭН 8 кВт на 380 В?

При схеме звезда каждый из трёх элементов работает на фазном напряжении 219 В и несёт около 2,67 кВт. По R = U²/P сопротивление выходит 18,0 Ом. ГОСТ 13268-88 допускает мощность +5/-10%, поэтому реальный коридор на один элемент - 17,1-20,0 Ом.

Почему мультиметр между двумя силовыми клеммами блока показывает не то сопротивление?

В схеме звезда между двумя фазными клеммами включены последовательно два элемента, получится около 36 Ом вместо 18. Норму сравнивают с сопротивлением каждого элемента отдельно: клемма фазы и общая нейтральная точка, а не две силовые клеммы между собой.

Можно ли подключить блок-ТЭН 8 кВт треугольником вместо звезды?

Можно, если клеммная коробка блока это позволяет. В треугольнике каждый элемент работает на полном линейном напряжении 380 В, сопротивление поднимается до 54,1 Ом, коридор 51,6-60,2 Ом. Суммарная мощность блока не меняется.

Какая нержавейка нужна для ТЭНа в мойке с хлорсодержащим дезраствором?

AISI 304 (08Х18Н10) держит чистую воду и щёлочь, но хлориды дают точечную коррозию уже за несколько месяцев. Для растворов с активным хлором нужна титан-стабилизированная AISI 321 (08Х18Н10Т) - она дороже на 15-20%, но не питтингует.

Сколько времени греется бак 150 литров ТЭНом 8 кВт?

С 15 до 55°C (ΔT=40°C) по формуле P=0,00116×V×ΔT/t чистой энергии нужно 6,96 кВт. С запасом на теплопотери через стенки бака плюс 15% получается ровно 8 кВт - час на полный цикл нагрева.

Что прислать для расчёта блок-ТЭН 8 кВт под свой бак?

Объём и материал бака, диаметр резьбы или размер фланца под врезку, температуру нагрева и рабочую среду, желаемое время выхода на режим. Фото старого ТЭНа или чертёж ускоряют расчёт.
