Что за зверь: разбор параметров
Наружный диаметр трубки 70 мм — это верхняя граница типового ряда для бытовых и коммерческих применений. Большинство ТЭНов в водонагревателях имеют диаметр 16–35 мм. Диаметр 70 мм встречается в промышленном оборудовании: баках-аккумуляторах, пастеризационных установках, кормоприготовительных линиях.
Длина нагревательного тела 170 мм при диаметре 70 мм даёт форму, близкую к короткому цилиндру. Это не «палка», а почти «шайба»: диаметр в 2,4 раза превышает активную длину.
Напряжение 400 В — признак промышленного включения. В трёхфазной сети 380/400В такой ТЭН подключается между фазой и нулём. Сопротивление: R = 400² / 550 = 290,9 Ом. Рабочий ток: I = 550 / 400 = 1,375 А.
| Параметр | Значение | Примечание |
|---|---|---|
| Наружный диаметр трубки | 70 мм | Нестандартный крупный типоразмер |
| Длина нагревательного тела | 170 мм | Без холодных концов и фланца |
| Напряжение | 400 В | Фаза-ноль трёхфазной сети |
| Мощность | 550 Вт | Допуск по ГОСТ 13268-88: 495–577 Вт |
| Сопротивление (расчётное) | 290,9 Ом | Холодное, при +20°C |
| Рабочий ток | 1,375 А | При номинальном напряжении |
| Площадь нагревательной поверхности | 0,0374 м² | π × 0,07 м × 0,17 м |
| Удельная нагрузка | 1,47 Вт/см² | Допустимо для воды и масла |
Где применяется ТЭН 70×170 мм
Диаметр 70 мм не возникает из ниоткуда. Его диктует конструкция оборудования — как правило, это фланцевое крепление или проходной патрубок с резьбой под конкретный диаметр. Вот три типичных сценария:

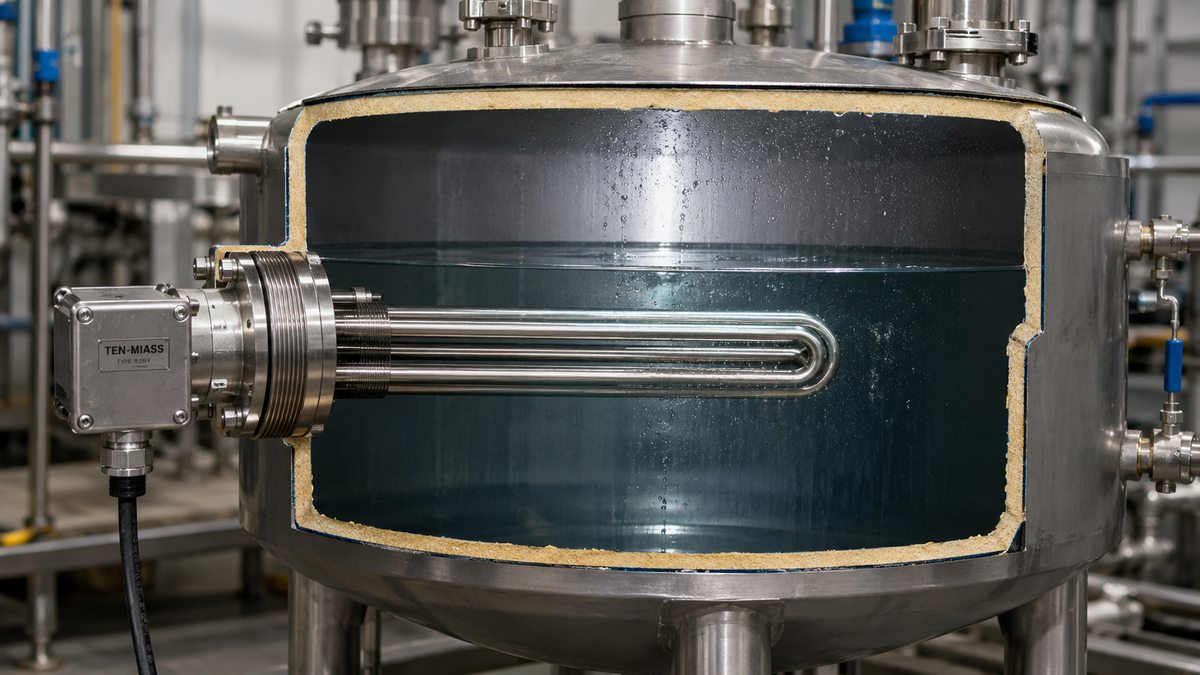

Промышленные баки-аккумуляторы
Баки на 500–2000 литров для горячего водоснабжения предприятий нередко используют ТЭНы с фланцем 70 мм. Мощность 550 Вт здесь — не основной нагрев, а поддержание температуры дежурным нагревателем. Основной нагрев обеспечивает котёл или бойлер косвенного нагрева, а ТЭН компенсирует потери за ночь.
Пастеризационные установки и молочное оборудование
В молочной промышленности ТЭНы диаметром 60–80 мм монтируются в трубчатые теплообменники. Напряжение 400В там стандартно — всё оборудование запитано от трёхфазного ввода. Мощность 550 Вт на один элемент при наборе из 6–12 штук даёт 3,3–6,6 кВт суммарно.
Кормоприготовительные установки
Запарники и котлы для животноводческих ферм — ещё одна ниша с диаметром 70 мм. Там среда агрессивная (кормовые смеси, зерно с водой), поэтому трубку делают из стали 12Х18Н10Т или как минимум AISI 304.
Удельная нагрузка: почему это важно
1,47 Вт/см² — хороший показатель для воды. Норматив для проточного нагрева воды: до 5 Вт/см², для ёмкостного — до 3 Вт/см². Для масла: до 2 Вт/см². Для паро-воздушной среды без принудительного обдува: не более 0,8–1,2 Вт/см².
Значит, ТЭН 70×170 мм 550 Вт подходит для воды и масла без оговорок. Для воздуха — нужно смотреть на скорость потока и температуру среды. Если поток слабый, удельная нагрузка 1,47 Вт/см² создаст перегрев оболочки.
| Среда нагрева | Норма удельной нагрузки | Вывод для 1,47 Вт/см² |
|---|---|---|
| Вода (ёмкостный нагрев) | до 3 Вт/см² | Подходит |
| Вода (проточный нагрев) | до 5 Вт/см² | Подходит |
| Минеральное масло | до 2 Вт/см² | Подходит |
| Воздух (принудительный обдув) | до 2 Вт/см² | Зависит от скорости потока |
| Воздух (свободная конвекция) | до 1,2 Вт/см² | На грани — уточнять условия |
| Пар насыщенный | до 3 Вт/см² | Подходит |
Выбор материала трубки
Геометрия ТЭНа 70×170 мм — это ещё не вся спецификация. Один и тот же размер может быть изготовлен из трёх разных материалов, и выбор напрямую влияет на срок службы:
Сталь 10 (углеродистая)
Подходит для сухой среды (воздух) и масла. Стоит дешевле, но корродирует в воде даже при незначительной жёсткости. Если оборудование работает с водой — исключить.
AISI 304 (нержавейка пищевая)
Стандартный выбор для воды, водяного пара и мягких пищевых сред. Выдерживает температуры до 850°C в кратковременном режиме. Для большинства промышленных бойлеров и пастеризаторов — оптимально.
Сталь 12Х18Н10Т (жаростойкая нержавейка)
Применяется там, где среда агрессивная: кислые растворы, рассолы, молочное сырьё, кормовые смеси с pH ниже 5. Дороже AISI 304, но заметно дольше работает в таких условиях.
Как проверить ТЭН 400В 550 Вт мультиметром
Измерение делается в холодном состоянии (температура около +20°C). Щупы мультиметра — на два контактных штыря ТЭНа. Прибор переводится в режим «Ом» или «кОм».
Расчётное значение: 290,9 Ом. С учётом допуска по мощности ±10% по ГОСТ 13268-88 (допуск мощности +5% / -10%) фактическое сопротивление нового ТЭНа при замере будет в диапазоне примерно 277–322 Ом.
Что будет, если подключить ТЭН 400В к сети 220В
Физически ТЭН не сгорит и не взорвётся. Но мощность упадёт в (220/400)² = 0,302 раза: 550 × 0,302 = 166 Вт. Грелка вместо нагревателя. Ток через элемент составит всего 0,76 А — нагрев будет незначительным, задачи не выполнит.
Обратное подключение опаснее: если ТЭН на 220В поставить под 400В, он разрушится — мощность вырастет в 3,3 раза, перегрев и выход из строя гарантированы.
Нестандартность комбинации и почему её нет в наличии
70 мм + 170 мм + 400В + 550 Вт — четыре параметра, каждый из которых сам по себе встречается, но вместе они образуют узкую нишу. Большинство складских позиций — это комбинации вида 70 мм + 1000–2000 мм (длинные погружные ТЭНы для баков) или короткие ТЭНы меньшего диаметра.
Длина тела 170 мм при диаметре 70 мм — это соотношение примерно 1:2,4, что характерно для нагревателей в компактных секциях. Такие элементы изготавливаются под конкретное оборудование, а не хранятся на складе.
| Параметр | Стандартные складские позиции | Ваш запрос |
|---|---|---|
| Диаметр | 16, 26, 32, 45 мм | 70 мм — нестандарт |
| Длина тела | 500–2000 мм (длинные) | 170 мм — короткий |
| Напряжение | 220 В (бытовые) | 400 В — промышленное |
| Мощность | 1–3 кВт (стандартный диапазон) | 550 Вт — нижний край |
Что нужно для заказа: минимальная спецификация
Чтобы изготовить ТЭН именно под ваше оборудование, нужно передать следующие параметры:
- Наружный диаметр трубки (в данном случае — 70 мм)
- Длина нагревательного тела / общая длина с холодными концами
- Длина холодных концов (не греющих участков), если специфицирована
- Мощность и напряжение (550 Вт, 400 В)
- Материал трубки (сталь 10 / AISI 304 / 12Х18Н10Т)
- Тип присоединения: фланец, резьба, без крепления
- Среда нагрева (вода, масло, воздух, пар)
Если есть чертёж или образец со старого оборудования — ещё лучше: это исключает разночтения по длинам.
Сроки и логистика
Срок изготовления нестандартного ТЭНа на нашем производстве — 7–14 рабочих дней с момента подтверждения заявки и согласования параметров. Минимальная партия — 1 штука. Оплата — по счёту, доставка СДЭК или ПЭК по всей России и в Казахстан.
Если нужны 10+ штук — срок тот же или короче, стоимость единицы снижается при партии от 50 штук.
Пришлите параметры: диаметр, длину, мощность, напряжение. Изготовим за 7–14 рабочих дней от 1 штуки.
ОСТАВИТЬ ЗАЯВКУ →
Часто задаваемые вопросы
Что значит ТЭН диаметр 70 мм длина 170 мм?
Диаметр 70 мм — наружный диаметр трубки нагревательного элемента. Длина 170 мм — длина нагревательного тела (активной зоны), без учёта холодных концов и резьбового фланца. Это крупный, но короткий ТЭН: диаметр 70 мм типичен для промышленных баков-аккумуляторов, пастеризаторов и кормоприготовительных установок.
Зачем напряжение 400В на ТЭНе вместо обычных 220В?
ТЭН на 400В рассчитан на включение в трёхфазную промышленную сеть (фаза-ноль 400В) или специализированные установки с повышенным напряжением. При той же мощности ТЭН на 400В имеет большее сопротивление — около 291 Ом против 88 Ом у 220В-версии. Это снижает рабочий ток до 1,375 А и потери в подводящих проводах, что важно в промышленных условиях.
Можно ли подключить ТЭН 400В к сети 220В?
Физически можно, но мощность упадёт в (220/400)² = 0,302 раза. Вместо 550 Вт получите около 166 Вт — элемент будет греть примерно втрое слабее. Перегрев исключён, но задачи он не выполнит. Если нужен ТЭН на 220В той же геометрии — заказывайте отдельно с другой навивкой спирали.
Как проверить сопротивление ТЭН 550 Вт 400В?
Расчётное сопротивление: R = U²/P = 400²/550 ≈ 290,9 Ом. По ГОСТ 13268-88 допуск по мощности +5% / -10%, то есть фактически допустима мощность 495–577 Вт. Фактическое сопротивление нового ТЭНа при замере холодным мультиметром будет в диапазоне примерно 277–322 Ом. «Бесконечность» на мультиметре — обрыв спирали, ТЭН неисправен.
Сколько времени займёт изготовление ТЭН 70×170 мм на заказ?
На ТЭН-Миасс срок изготовления нестандартного ТЭНа — 7–14 рабочих дней от подтверждения заявки. Минимальная партия — 1 штука. После изготовления отправляем СДЭК или ПЭК по всей России и в Казахстан.
Из какого материала делают ТЭН диаметром 70 мм для воды?
Для воды и водяного пара — нержавеющая сталь AISI 304. Для масла и воздуха достаточно стали 10. Для пищевых сред (молоко, рассол, кислые продукты) — сталь 12Х18Н10Т. Материал трубки указывается при заказе: одна и та же геометрия 70×170 мм может быть изготовлена в любом из трёх вариантов.
Какая удельная нагрузка у ТЭН 70 мм × 170 мм 550 Вт?
Площадь поверхности нагревательного тела: π × 0,07 м × 0,17 м ≈ 0,0374 м². Удельная мощность: 550 / 0,0374 ≈ 14 700 Вт/м² (1,47 Вт/см²). Для воды и масла это комфортный режим — норматив для воды до 3–5 Вт/см². Для воздуха без принудительного обдува значение нужно уточнять под конкретные условия.
