ТЭН 50 см между контактами, 55 см до верха дуги — заказ
Заказчик передаёт два числа: 50 см — расстояние между контактами, 55 см — длина от контактов до верхней точки дуги. Этого достаточно чтобы изготовить ТЭН. Но только если одновременно указаны ещё несколько параметров.

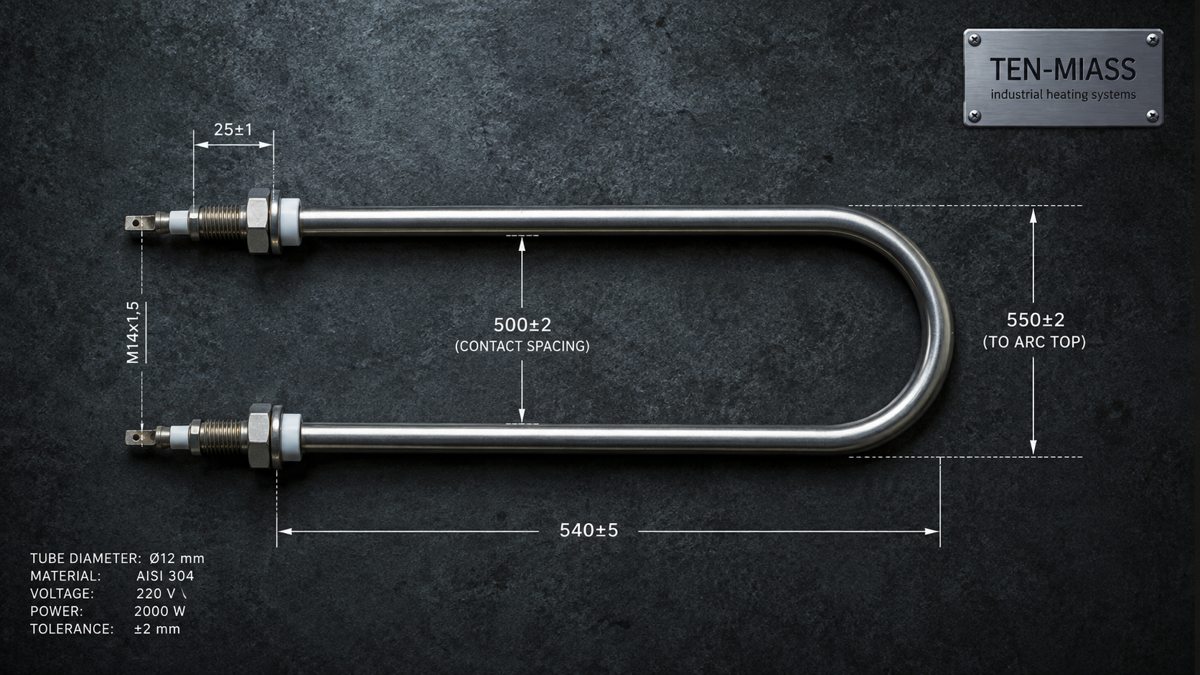

Что означают эти два размера
Расстояние между контактами (50 см) — это расстояние между двумя выводными штырями U-образного нагревателя. Именно по этому размеру ТЭН встаёт в посадочные отверстия фланца или монтажной пластины. Снимают его штангенциркулем или линейкой: от центра одного вывода до центра другого. Для замены важно попасть точно: отклонение в 3-5 мм уже может означать несовпадение с отверстиями в корпусе оборудования.
Длина до верха дуги (55 см) — расстояние от плоскости монтажной поверхности (или от основания выводов) до наивысшей точки изгиба трубки. Это не длина трубки, а вертикальная проекция. Данный размер определяет, войдёт ли ТЭН в корпус бака, котла или жарочного шкафа. Замеряют, приложив линейку вертикально рядом с нагревателем, либо кладут снятый ТЭН на ровную поверхность и меряют от линии выводов до вершины дуги.
Из этих двух размеров конструктор восстанавливает геометрию: радиус изгиба, длину прямых участков, общую развёртку трубки. Но геометрия сама по себе не говорит, из чего делать трубку, какую набивать мощность и под какую среду рассчитывать нагрузку.
Что ещё нужно указать при заказе
| Параметр | Для чего нужен |
|---|---|
| Диаметр трубки (мм) | Определяет удельную нагрузку на поверхность. Чем меньше диаметр при той же мощности, тем выше температура поверхности. В воздушных ТЭНах допустимая нагрузка ниже, чем в водяных. Диапазон: 4 до 32 мм. |
| Мощность (кВт) | Задаёт объём тепловыделения. Без мощности невозможно подобрать длину активной зоны и правильно рассчитать набивку спиралью. |
| Напряжение (В) | 220 В или 380 В. Влияет на сечение спирали и количество фаз. Ошибка здесь означает неверное сопротивление и либо недогрев, либо перегрев. |
| Материал оболочки | Сталь 10 (воздух, масло, сухие среды), AISI 304 / 08Х18Н10 (вода, пар), 12Х18Н10Т (пищевые и агрессивные среды), чистый титан (хлориды, кислоты, гальваника). Материал подбирается под рабочую среду, не по внешнему виду старого ТЭНа. |
| Рабочая среда | Вода, воздух, масло, пар, пищевой продукт, агрессивная жидкость. От среды зависит и материал, и допустимая нагрузка. |
| Способ крепления | Фланец (размер, резьба, количество отверстий), резьбовой штуцер, голые концы под приварку. Это влияет на конструкцию выводной части. |
| Количество штук | Минималка — 1 шт. Цена единицы при заказе 10+ снижается. |
Почему диаметр трубки критичен
Это тот параметр, который чаще всего не указывают в первом сообщении, а потом именно из-за него переделывают заказ. Вот простой пример: ТЭН мощностью 2 кВт с трубкой 8 мм имеет поверхностную нагрузку около 3,5 Вт/см². В воде это нормально. В воздухе при той же нагрузке трубка перегревается и спираль перегорает за несколько месяцев. Тот же ТЭН с трубкой 16 мм имеет нагрузку около 1,4 Вт/см² и в воздушной среде работает годами.
Если на руках есть старый сгоревший ТЭН, диаметр трубки проще всего снять штангенциркулем в любом месте прямого участка. Если ТЭН уже выброшен, ориентируются по диаметру отверстий в корпусе оборудования с учётом зазора под посадку.
Срок и логистика
Срок изготовления — 7-14 рабочих дней с момента подтверждения всех параметров и оплаты материалов. Отгрузка СДЭК или ПЭК по всей России и в Казахстан. Минимальная партия — 1 штука. Документы — счёт, накладная, паспорт изделия.
Удобнее всего передать параметры через форму заявки ниже или прислать фото старого ТЭНа с линейкой в WhatsApp. По фото можно сразу снять несколько размеров и уточнить диаметр трубки.
