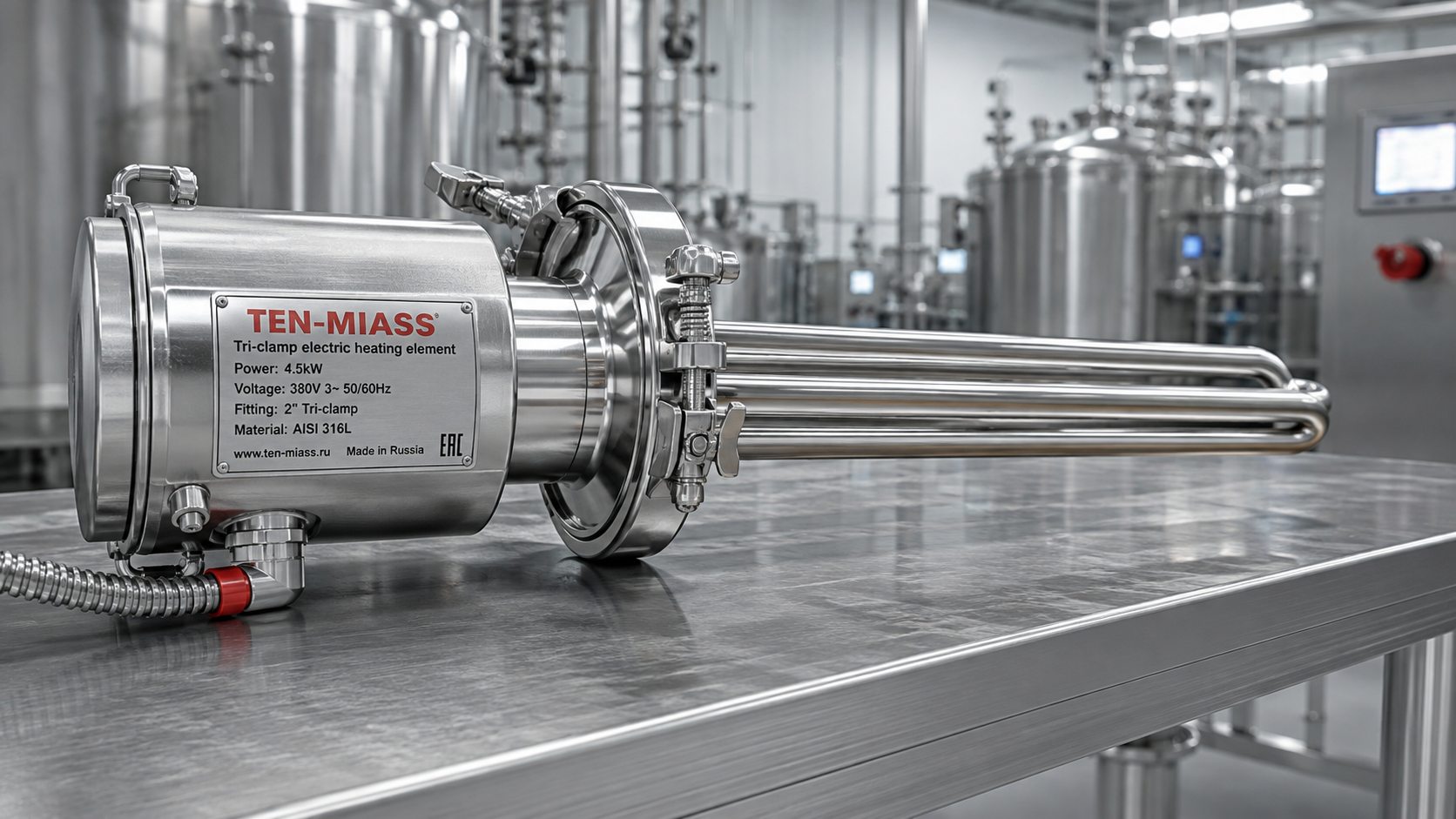

ТЭН 4,5 кВт с кламп 2": нагреватель для пищевых и фармацевтических ёмкостей

Что такое кламп и почему он появился в пищевой промышленности

Кламп (Tri-clamp, sanitary clamp) — способ соединения трубопроводов и технологических ёмкостей через хомут, два фланца и уплотнительную прокладку. Стандарт ISO 2852 и DIN 32676 описывает эту конструкцию с 1960-х. Принцип прост: два фланца с полукруглыми канавками зажимаются хомутом вокруг прокладки. Демонтаж — открутить одну гайку, занимает 30 секунд.

Почему это важно для пищевки? В обычном резьбовом или фланцевом соединении есть зазоры, куда попадает продукт и не вымывается при мойке. В кламп-соединении прокладка заподлицо с внутренней стенкой трубы — застойных зон нет. Именно это требует регламент CIP (Cleaning in Place): мойка без разборки оборудования.

Кламп 2 дюйма — наиболее распространённый размер в молочной, пивоваренной и фармацевтической отраслях. Его характеристики по ISO 2852:

Где применяется ТЭН 4,5 кВт с кламп 2"

Мощность 4,5 кВт — практически идеальная для нагрева ёмкостей объёмом 50–200 л. Достаточно быстрый нагрев без риска перегрева среды у стенки нагревателя. Вот основные применения:

• Пастеризаторы молока и соков — нагрев продукта до 72–90°C, кламп позволяет демонтировать ТЭН для чистки за несколько минут
• CIP-установки — нагрев моющего раствора (NaOH, HNO3) до 60–80°C; кламп выдерживает химию, силиконовая прокладка не разрушается
• Ферментёры и биореакторы — поддержание температуры культуральной среды 37–50°C; гигиеничный демонтаж для стерилизации
• Пивоваренные ёмкости — нагрев сусла перед внесением дрожжей, горячий гидромодуль; кламп-соединение стандартно в крафтовом пивоварении
• Молочные танки и сырные ванны — нагрев до температуры пастеризации или свёртывания
• Фармацевтические ёмкости — нагрев растворителей, буферных растворов; кламп входит в требования GMP

Расчёт: сколько времени нагреет 4,5 кВт реальный объём

Базовая формула теплового расчёта: P = c × m × ΔT / t, где c — удельная теплоёмкость (Дж/кг·К), m — масса жидкости (кг), ΔT — перепад температуры (°C), t — время (с).

Пример: молоко 100 л (плотность 1,03 кг/л, c ≈ 3900 Дж/кг·К), нагреть от 20 до 75°C:

m = 103 кг, ΔT = 55°C, P = 4500 Вт
t = (3900 × 103 × 55) / 4500 = 22 113 000 / 4500 ≈ 4914 сек ≈ 82 минуты

С учётом потерь (теплоизоляция ёмкости 80–85% эффективности) реальное время — 95–100 минут. Для 50 л молока — около 47–50 минут.

Для ёмкостей больше 200 л мощность 4,5 кВт даст слишком долгий нагрев — там нужно от 6–9 кВт. Для ёмкостей до 30 л эта мощность создаёт риск интенсивного парообразования у поверхности ТЭН — лучше 2–3 кВт.

Материал оболочки: почему 08Х18Н10Т, а не 304

Для пищевого контакта важны два свойства: коррозионная стойкость и термическая стабильность при многократной стерилизации. AISI 321 (российское обозначение 08Х18Н10Т) — хромоникелевая нержавеющая сталь с добавкой титана. Титан стабилизирует карбиды хрома при нагреве выше 450°C, предотвращая межкристаллитную коррозию.

AISI 304 (08Х18Н10) — дешевле, тоже применяется, но при многократной паровой стерилизации (более 100 циклов при 121°C) 304 более склонна к коррозии в сварных швах. Поэтому для ТЭН с кламп под CIP/SIP-мойку мы используем 08Х18Н10Т как стандарт.

AISI 316L (03Х17Н14М2) — альтернатива при наличии хлоридов в среде (рассолы, морская вода, некоторые фармацевтические растворы). Молибден в составе 316L повышает стойкость к питтинговой коррозии. Стоит дороже и изготавливается дольше — заказываем только когда технолог клиента явно требует.

Прокладки для кламп-соединения: силикон vs EPDM

Уплотнение — единственный полимерный элемент в санитарном соединении. Выбор влияет и на герметичность, и на допустимые моющие средства.

Силиконовая прокладка — стандарт для пищевых применений. Рабочий диапазон: -60 до +200°C. Выдерживает паровую стерилизацию (SIP) при 121–134°C. Устойчива к кислотам и щелочам концентрацией до 15%. Полупрозрачная или белая — визуально заметно повреждение.

EPDM (этилен-пропилен-диеновый каучук) — когда нужна повышенная химическая стойкость. Выдерживает более концентрированные NaOH и HNO3, используемые в жёстких CIP-программах. Рабочий диапазон: -50 до +150°C. Применяется в фармацевтике и производствах с агрессивными моющими циклами.

Оба варианта — FDA-совместимые полимеры, то есть сертифицированы для контакта с пищевыми продуктами.

Кламп против фланца: когда что выбирать

Вывод практический: если оборудование чистится по CIP или требует частого разбора — кламп. Если давление выше 16 бар или вибрация — фланец. Для пастеризаторов и ёмкостей с ТЭН 4,5 кВт обычно всегда кламп.

Технические параметры ТЭН 4,5 кВт с кламп 2" — что важно указать при заказе

Кламп — это крепление, а параметры самого ТЭН определяются отдельно. Что нужно знать перед заказом:

• Мощность: 4,5 кВт
• Напряжение: 220 В (один элемент) или 380 В (три элемента, схема звезда/треугольник)
• Удельная мощность: для воды и молока — 3–4 Вт/см². Чтобы не нагнать накипь у стенки ТЭН, нужна достаточная длина активной части
• Длина активной части: при 4,5 кВт и удельной мощности 3,5 Вт/см² на трубке диаметром 12 мм — расчётная активная длина около 340 мм. На практике делаем U-образный или спиральный ТЭН для компактного размещения
• Форма нагревателя: U-образный (наиболее распространён), прямой, спиральный — зависит от геометрии ёмкости
• Материал оболочки: 08Х18Н10Т (AISI 321) — дефолт для пищевого
• Тип прокладки: силикон (стандарт) или EPDM
• Наличие заземляющего контакта: обязательно при пищевом применении

Чек-лист для заказа

Частые вопросы
