Один ТЭН 3 кВт при разной длине — зависит ли мощность от длины

Инженер присылает запрос: «Нужен ТЭН 3 кВт, 220 В, длина 600 мм». Завтра другой: «3 кВт, 220 В, длина 300 мм». Один и тот же мощностной параметр, но размер вдвое отличается. Вопрос закономерный: это вообще возможно? И если да, чем отличаются два таких ТЭН на практике?

Короткий ответ: да, оба варианта реальны. Мощность ТЭН не определяется длиной трубки. Она определяется количеством нихромовой навивки и её удельным сопротивлением. Длина трубки задаёт, на каком пространстве эта навивка размещена. Меняется длина — меняется плотность намотки, то есть линейная нагрузка.

Что такое линейная нагрузка и почему она важна

Линейная нагрузка — это мощность, приходящаяся на один сантиметр активной длины ТЭН. Измеряется в Вт/см. Это главный параметр, который определяет, насколько горячей будет поверхность трубки при работе.

Формула простая: линейная нагрузка = мощность (Вт) / активная длина (см).

Для ТЭН 3 000 Вт с активной длиной 20 см это 150 Вт/см. Для того же ТЭН с активной длиной 40 см — 75 Вт/см. Мощность одна, а температура поверхности трубки совершенно разная.

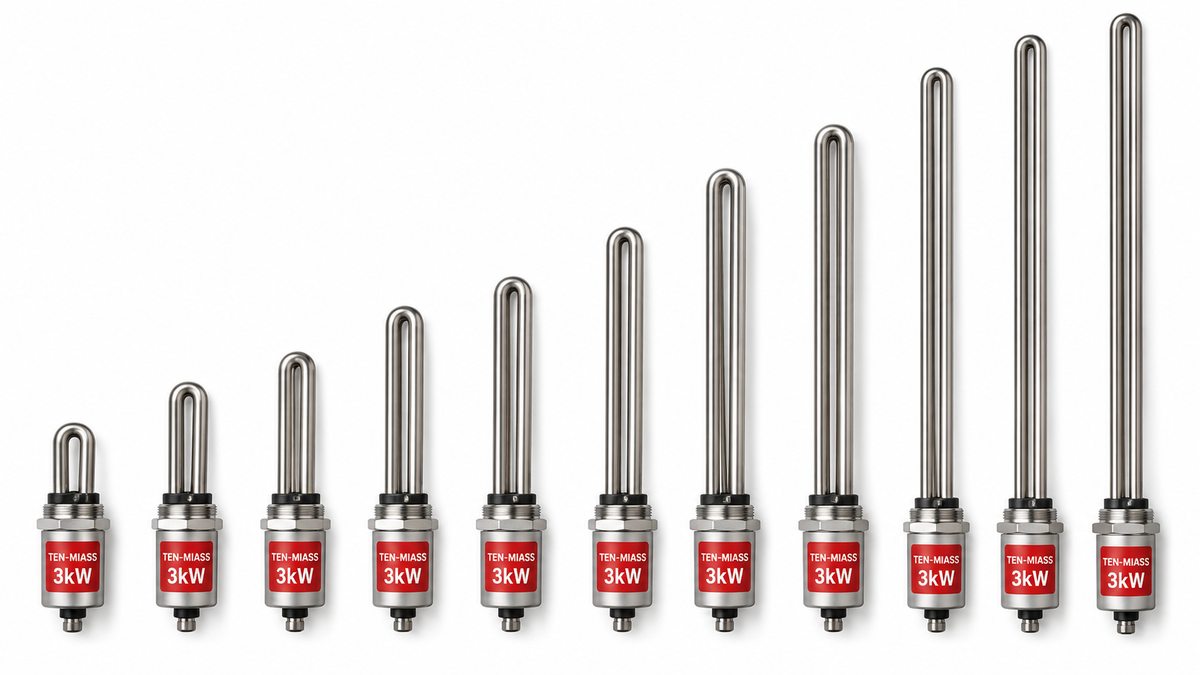

Сравнение двух ТЭН 3 кВт разной длины

Когда берут короткий ТЭН при той же мощности

Короткий ТЭН с высокой линейной нагрузкой подходит, когда конструктив оборудования не даёт места. Например, нагревательный патрон в пресс-форме диаметром 16 мм и длиной 250 мм с мощностью 800 Вт. Или воздушный нагреватель в шкафу управления, где вся теплообменная зона — 150 мм. В воздушной среде высокая линейная нагрузка переносится нормально: конвекция рассеивает тепло достаточно быстро.

В жидкой среде картина другая. Там высокая нагрузка на короткой длине означает перегрев поверхности, ускоренное осаждение накипи (если вода), деградацию оболочки. Срок службы падает в несколько раз.

Когда важна именно длинная трубка

В промышленных водонагревателях, баках-аккумуляторах, масляных нагревателях инженеры намеренно берут ТЭН длиннее, чем минимально необходимо. Цель одна: снизить линейную нагрузку и тем самым температуру поверхности. Для нержавейки в воде предел обычно 6-8 Вт/см для жёсткой воды и до 12-15 Вт/см для мягкой. Превышение этих значений дат накипь на трубке и сокращает ресурс.

Длинный ТЭН 3 кВт в баке на 200 литров прослужит в 2-3 раза дольше короткого с той же мощностью, при прочих равных условиях.

Как рассчитать под свою задачу

Для расчёта нужны три вещи: мощность, среда нагрева и доступная активная длина. По этим данным определяется линейная нагрузка и выбирается навивка. Если нагрузка выходит за допустимые пределы для среды, значит длину надо увеличивать, или снижать мощность.

Диаметр трубки тоже влияет: при одинаковой длине и мощности ТЭН диаметром 10 мм имеет меньшую площадь поверхности, чем ТЭН диаметром 16 мм. Значит нагрев на единицу площади у тонкого выше. В агрессивных средах это критично.

На практике при заказе клиент называет мощность, длину по конструктиву и среду. Мы считаем линейную нагрузку, проверяем, что она в пределах нормы для этой среды, и подбираем навивку. Если длина задана жёстко и нагрузка получается чрезмерной — предупреждаем и предлагаем снизить мощность или изменить диаметр трубки.
