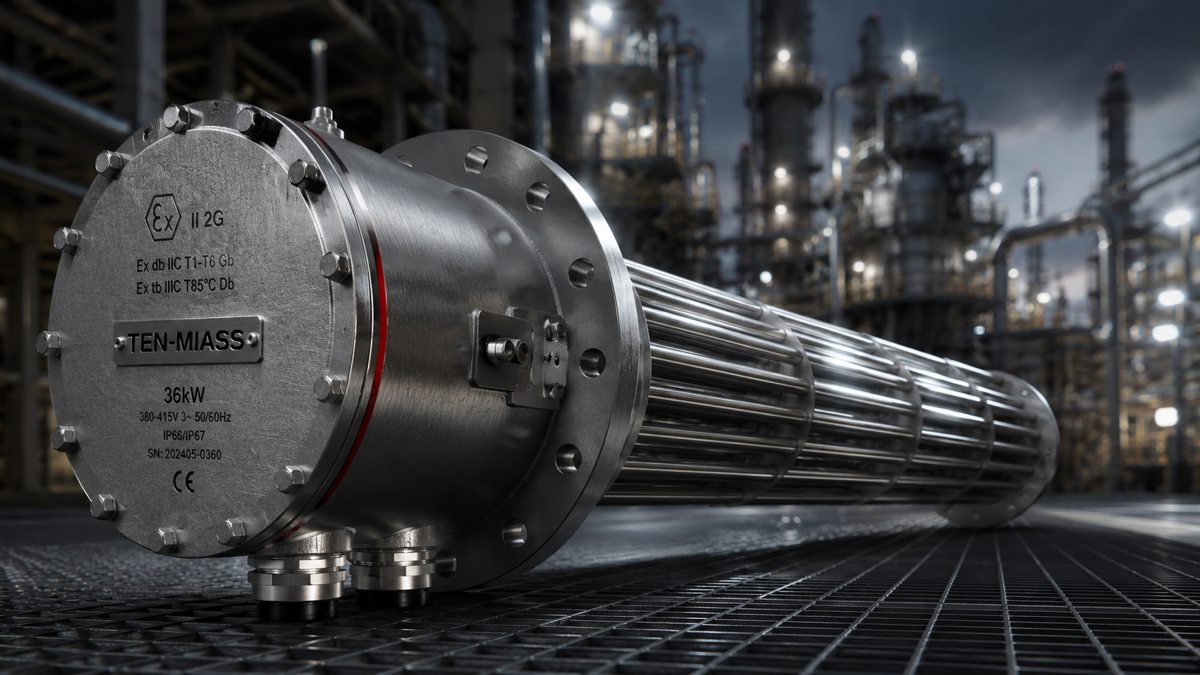

На нефтяных месторождениях Западной Сибири и Якутии греть воду сложнее, чем в обычном котельном. Там два дополнительных условия: взрывоопасная зона и мороз до -55...-60°C. Поэтому нагревательный блок должен соответствовать и классификации Ex, и климатическому исполнению ХЛ по ГОСТ 15150-69. Разберём, что это означает для самого ТЭН.
Что такое исполнение ХЛ и почему это важно для материала
ГОСТ 15150-69 делит климатические исполнения на несколько категорий. ХЛ (холодный климат) предполагает работу при температурах от -60°C до +40°C. Категория 1 означает эксплуатацию на открытом воздухе, категория 4 — в помещении без отопления.
Для ТЭН это напрямую определяет выбор материала оболочки трубки:
- Углеродистая сталь теряет пластичность ниже -40°C. При резком охлаждении трубка становится хрупкой, и механический удар (даже небольшой) может вызвать трещину.
- AISI 321 (российский аналог 12Х18Н10Т) сохраняет пластичность до -60°C и ниже. Он устойчив к межкристаллитной коррозии при нагреве, что критично для горячей воды.
- AISI 304 работает в исполнении ХЛ, но уступает 321 по термостабильности при длительном нагреве выше 70°C.
Для нагрева воды в условиях ХЛ стандартный выбор — трубка из AISI 321.
Взрывозащита: что это означает для нагревательного элемента
Что это значит на практике: если у вас есть сертифицированный взрывозащищённый блок нагрева (или вы его проектируете), мы изготавливаем ТЭН с параметрами, обеспечивающими соответствие температурному классу. Монтаж ТЭН в Ex-оболочку и сертификацию готового изделия выполняет заказчик или специализированная организация.
Температурный класс и удельная нагрузка
Основной параметр, который связывает ТЭН с классификацией Ex, — максимальная температура поверхности трубки. Она не должна превышать предел, установленный температурным классом:
| Класс | Макс. темп. поверхности | Типичное применение |
|---|---|---|
| T3 | 200°C | Нефтепродукты, бензин-воздушные смеси |
| T4 | 135°C | Этилен, некоторые угольные пыли |
| T6 | 85°C | Сероуглерод, диэтиловый эфир |
Для нагрева воды в нефтяной отрасли чаще всего применяют класс T3. При рабочей среде до 100°C и правильно подобранной удельной нагрузке температура поверхности трубки остаётся ниже 200°C с запасом.
Расчёт для 36 кВт
36 кВт на три фазы 380В: каждая фаза несёт 12 кВт. Стандартное включение для водяного блока ТЭН: три группы в схеме «звезда» с общей шиной.
Удельная нагрузка на поверхность трубки для воды в условиях Ex (класс T3) принимается не более 3-4 Вт/см². Это ниже, чем для обычных промышленных ТЭН (где допустимо 5-8 Вт/см²), потому что поверхность трубки не должна перегреваться относительно класса.
При 36 кВт и нагрузке 4 Вт/см²:
- Суммарная активная поверхность: 36 000 Вт / 4 Вт/см² = 9 000 см²
- Для трубки диаметром 16 мм с активной длиной 1500 мм: поверхность одной трубки около 750 см²
- Число ТЭН: 9000 / 750 = 12 штук
Это ориентировочный расчёт. Точная геометрия зависит от размеров фланца и конструкции блока. Под конкретный фланец DN150 или DN200 мы подбираем компоновку и количество трубок.
Что нужно указать в ТЗ
Чтобы мы изготовили ТЭН под ваш взрывозащищённый блок нагрева воды в исполнении ХЛ, достаточно передать:
- Суммарная мощность и напряжение питания (380В / 220В, количество фаз)
- Температурный класс, которому должен соответствовать нагреватель (T3, T4)
- Рабочая температура воды на выходе
- Диаметр и тип фланца (или чертёж блока)
- Диаметр трубки и допустимая длина (ограничения корпуса блока)
- Климатическое исполнение: ХЛ1 или ХЛ4 (открытый воздух или помещение)
- Требуемое количество штук
Если чертежа нет, пришлите описание блока и мы предложим геометрию сами.
