Когда мы можем помочь
Ситуация типичная: на объекте стоит взрывозащищённый блок нагрева воды или теплоносителя. Корпус, клеммная коробка и кабельный ввод целы, маркировка Ex актуальна — а вот трубчатый нагревательный элемент внутри перегорел. Менять весь блок дорого и долго. Логично заменить только сам ТЭН.
Именно это мы и делаем: изготавливаем трубчатый элемент по вашему чертежу или по размерам снятого старого ТЭН. Нагреватель встаёт на место штатного, в тот же корпус. Взрывозащита корпуса при этом сохраняется.
Если же у вас нет ни корпуса, ни блока, и нужен взрывозащищённый нагреватель «под ключ» с документацией — это к производителям взрывозащищённого оборудования. Мы свою зону ответственности не расширяем за границы трубчатого элемента.

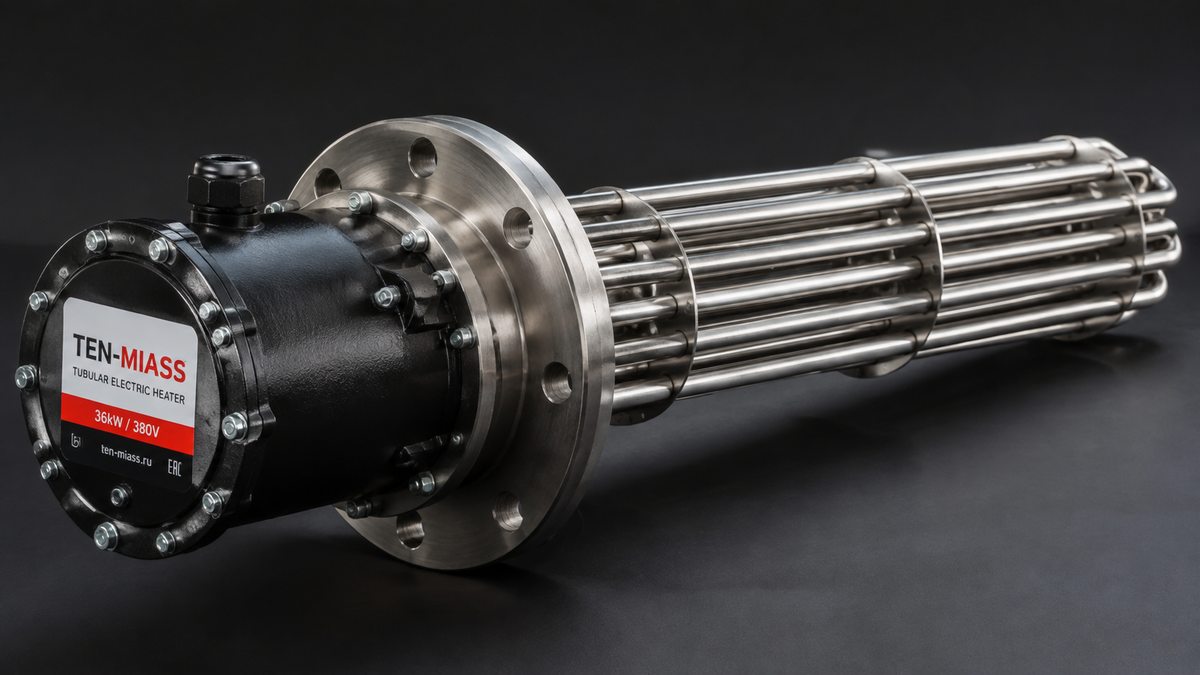

Расчёт схемы 36 кВт при 380 В
36 кВт при трёхфазном питании 380 В — стандартная мощность для промышленного водогрея. Посчитаем параметры:
| Параметр | Значение |
|---|---|
| Суммарная мощность | 36 кВт |
| Напряжение | 380 В (3 фазы) |
| Суммарный ток (cosφ=1) | I = 36000 / (√3 × 380) ≈ 54,7 А |
| Автоматический выключатель | 63 А |
| Типичная компоновка | 3 элемента × 12 кВт или 6 элементов × 6 кВт |
Три элемента по 12 кВт соединяются звездой на стандартном фланце. Шесть по 6 кВт дают меньшую удельную нагрузку на квадратный сантиметр поверхности — ТЭН живёт дольше, но флангец крупнее.
Материал и удельная мощность для воды
Для нагрева воды: трубка из нержавеющей стали 12Х18Н10Т. Удельная мощность 8–12 Вт/см² — в этом диапазоне нет риска локального перегрева и отложений накипи не нарастают слишком быстро.
При 8 Вт/см² активная длина трубки выходит длиннее — иногда не вписывается в корпус. При 12 Вт/см² элемент компактнее, но при жёсткой воде потребует промывки чаще. Мы подбираем удельную мощность под ваши размерные ограничения.
Что прислать для заказа
Нам нужен один из вариантов:
- Фото снятого ТЭН с линейкой рядом (длина, диаметр трубки, фланец)
- Чертёж или паспорт блока нагрева с указанием мощности и напряжения
- Точные размеры: диаметр трубки, активная длина, тип и диаметр фланца, мощность, напряжение, количество элементов
Присылайте на ten-miass@mail.ru или через WhatsApp по кнопке справа. После получения данных согласуем чертёж и называем точный срок и цену. Минималка — 1 штука.
Сроки и условия
Срок изготовления: 7–14 рабочих дней с момента согласования чертежа. Если задача срочная — пишите об этом сразу, иногда можем ускорить за счёт приоритета в очереди. Доставка по всей России.
Нужен трубчатый ТЭН на замену в существующий блок? Пришлите размеры — рассчитаем и изготовим.
