Когда оборудование встало, ждать 30 дней из Китая некогда. Три штуки — не повод отказывать. Разбираем, что значит размер 350×100, какие три параметра нужны для заказа и как быстро придёт посылка из Миасса.
← Назад в блогЧто означает размер 350×100 мм

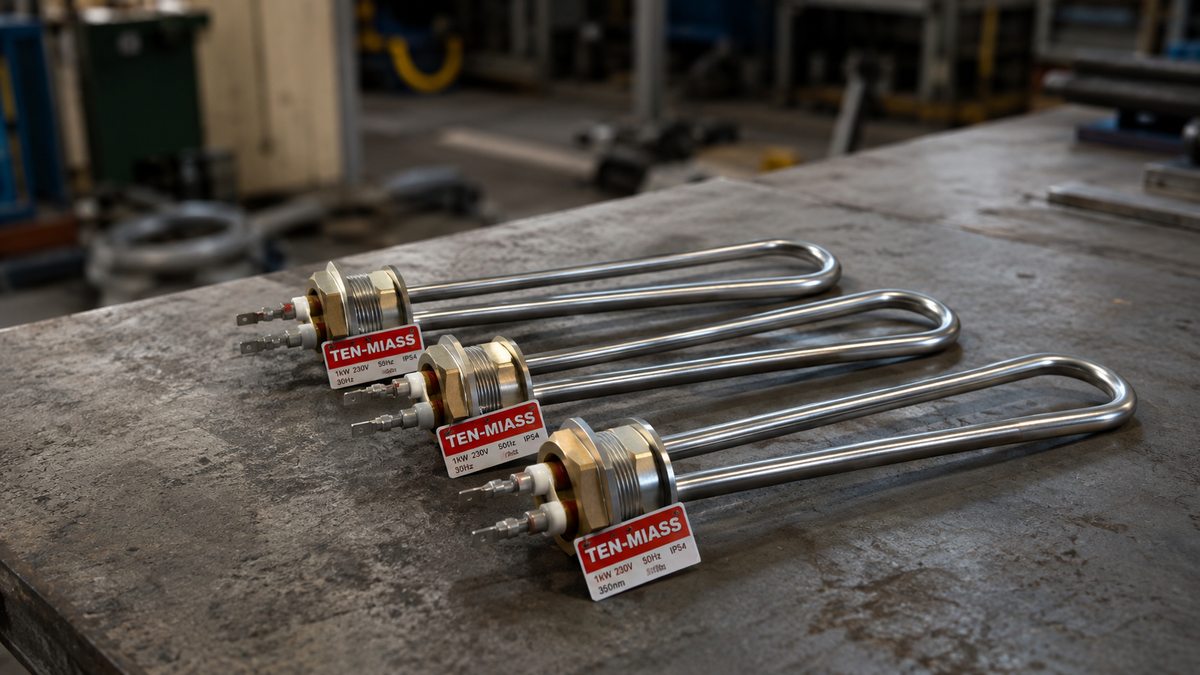

U-образный ТЭН — это согнутая трубка. Размер задаётся двумя числами:
- 350 мм — полная длина трубки от штуцеров до дна петли (или от фланца до петли, зависит от чертежа). Иногда называют «рабочая длина» или «строительная длина».
- 100 мм — ширина петли, то есть расстояние между осями двух параллельных трубок. По-другому: межосевое расстояние или «ширина U».
Диаметр трубки (8, 10, 12, 13 мм) в этих двух числах не отражается. Мощность — тоже. Оба параметра нужно указывать отдельно.
Для ТЭНа 350×100 мм реальная активная (нагревающая) длина трубки меньше 350 мм: штуцеры с обоих концов не греют. При диаметре 8-10 мм холодная часть с каждой стороны — 30-70 мм. Значит активная длина будет порядка 200-280 мм. Именно от неё зависит, какую мощность можно снять.
Как рассчитать, реальна ли мощность 1 кВт для этого ТЭНа
Простая формула через удельную нагрузку:
q — удельная нагрузка (Вт/см) — зависит от среды нагрева и диаметра трубки
Lакт — активная длина (см)
Примеры допустимой удельной нагрузки для воды (220 В, нержавейка):
- диаметр 8 мм — до 2,5 Вт/см
- диаметр 10 мм — до 3,5 Вт/см
- диаметр 13 мм — до 5 Вт/см
Пример: активная длина 250 мм = 25 см. При диаметре 10 мм и q = 4 Вт/см получаем 100 Вт. Нет, не 1 кВт. Чтобы получить 1 кВт на активной длине 25 см, нужно q = 40 Вт/см — это запредельно для воды и реально только для масла или специального применения.
Скорее всего, в вашем случае речь идёт о другой активной длине (например, 350 мм — это уже длина каждой трубки, а общая длина больше) или о трубке большего диаметра. Именно поэтому при заказе нужны точные данные с образца или чертежа.
Три параметра, которые нельзя угадать
| Параметр | Почему нужен | Как узнать |
|---|---|---|
| Напряжение | 220 В и 380 В дают разное сопротивление нити. Нельзя поставить 220 В ТЭН вместо 380 В — сгорит или не выйдет на мощность. | Указано на бирке старого ТЭНа или в паспорте оборудования. |
| Диаметр трубки | Определяет мощность при данной активной длине. Также влияет на посадочный размер в гнезде. | Измерить штангенциркулем. Типовые: 8, 10, 12, 13 мм. |
| Материал оболочки | Нержавейка (AISI 304/316), медь, сталь Ст20 — несовместимы в некоторых средах. Медь нельзя в агрессивную воду, сталь — в кислоты. | С рабочего образца (цвет, магнит) или из документации на оборудование. |
Если есть рабочий (пусть и сгоревший) образец — просто пришлите фото с двух сторон и рулетку рядом. По фото определим диаметр, материал и уточним габарит. Это быстрее, чем разбираться с чертежом.
Как быстро придёт СДЭК из Миасса
Миасс — Челябинская область. СДЭК работает с нашего адреса (ул. Академика Павлова, 12а) ежедневно. Отправляем в день изготовления или на следующий рабочий день.
- Екатеринбург, Челябинск, Тюмень — 1 день
- Москва, Санкт-Петербург, Казань — 2-3 дня
- Новосибирск, Красноярск, Уфа — 2-4 дня
- Владивосток, Якутск, Магадан — 5-8 дней
Также работаем с ПЭК для крупных партий и нестандартных упаковок. По Казахстану — через СДЭК Казахстан или ПЭК, сроки 4-7 дней.
Срочный заказ: что реально
Стандартный срок изготовления — 7-14 рабочих дней. Но для мелкой партии (3 штуки) при наличии заготовок нужного диаметра и материала мы нередко укладываемся в 3-5 рабочих дней.
Звоните и называйте параметры: диаметр трубки, материал, напряжение, размер. Если заготовки есть на складе — скажем срок сразу. Если нет — честно назовём реальный.
