ТЭН на 300 мм над водой, не погружён полностью — риск

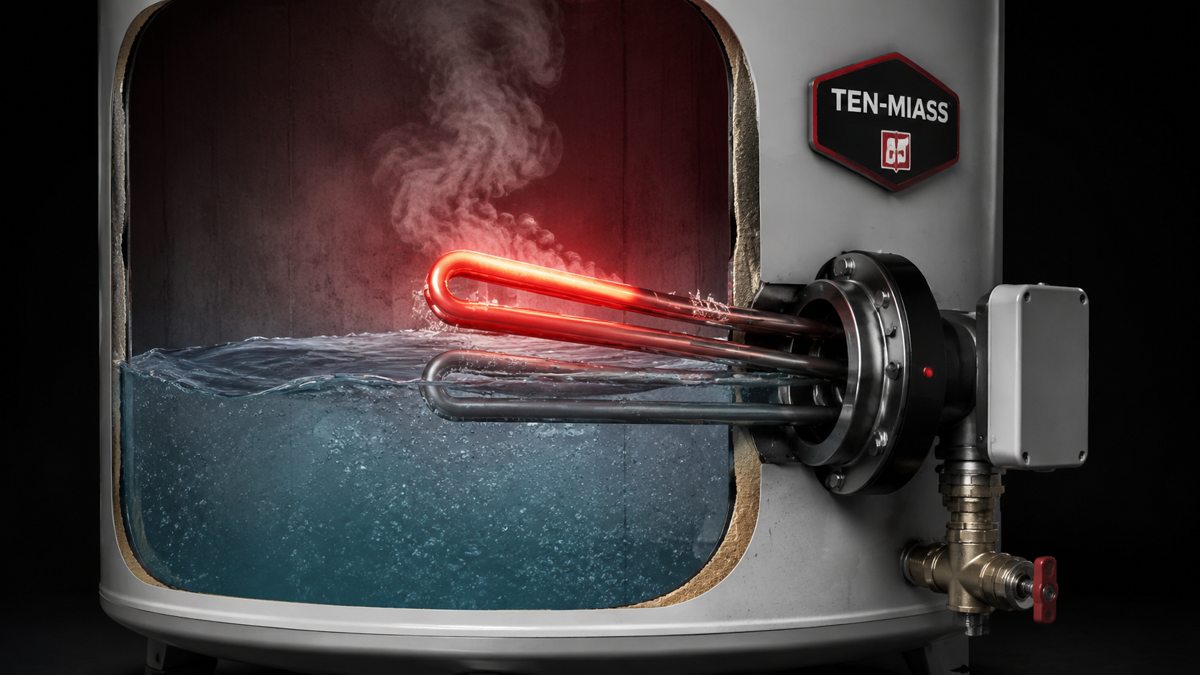

300 мм активной зоны ТЭНа оказалось над водой. Через 10 минут — перегрев, выход из строя, иногда возгорание. Именно такой сценарий описывают клиенты, которые приходят к нам за заменой: «поставили ТЭН, он через неделю сгорел, хотя вроде всё сделали правильно».
Чаще всего «всё правильно» означало: ТЭН физически влез в бак, резьба закрутилась, вода есть. Но уровень воды был ниже конца активной зоны. Этого достаточно, чтобы убить нагреватель.
Что происходит внутри
Водяной ТЭН работает так: электрический ток нагревает нихромовую спираль внутри трубки, тепло через оксид магния (засыпка-диэлектрик) передаётся оболочке, оболочка отдаёт тепло воде. Вся эта цепочка рассчитана на постоянный отвод тепла жидкостью.
Воздух отводит тепло в 30-40 раз хуже воды. Когда часть активной зоны оказывается над уровнем теплоносителя, там нет отвода. Температура оболочки в этом месте нарастает лавинообразно: вместо рабочих 80-120°C она уходит к 700-900°C за несколько минут. Оболочка краснеет, деформируется. Засыпка из оксида магния, которая должна быть рыхлой и прозрачной для теплопередачи, спекается в керамику. Спираль рвётся или замыкает на корпус.
Три причины, по которым это случается
Низкий уровень воды в баке. Бак наполнен на треть, ТЭН включается раньше, чем вода доходит до верха активной зоны. Часто это происходит на стадии первого пуска после монтажа или после обслуживания, когда бак сливали.
Неправильный монтаж. ТЭН установлен горизонтально, но под небольшим углом кверху. Вода заполняет бак до номинального уровня, но из-за наклона конец активной зоны торчит выше этого уровня.
ТЭН слишком длинный для ёмкости. При замене взяли ТЭН с запасом по мощности — а значит, с большей активной зоной. Он не помещается полностью в рабочую зону бака. Особенно часто это случается с водонагревателями горизонтального типа.
Признаки того, что ТЭН перегорел именно по этой причине
| Признак | Что говорит о перегреве |
|---|---|
| Вздутие или деформация трубки | Оболочка расширилась от перегрева, металл потерял форму |
| Характерный излом в одном месте | Трубка лопнула на границе вода/воздух |
| Тёмный или серый налёт на части трубки | Оксидная плёнка от температуры выше 400-500°C |
| Запах гари без следов короткого замыкания в щитке | Засыпка спеклась, оболочка горела |
| ТЭН сгорел через 1-2 недели после установки | Типичный срок при регулярной работе без погружения |
| Пробой на корпус при прозвонке | Нихромовая спираль замкнула на оболочку через спёкшуюся засыпку |
Как сделать правильно
Вся активная зона ТЭНа должна быть погружена в теплоноситель полностью, плюс запас 30-50 мм. Ориентироваться нужно на минимальный уровень воды в баке при работающем нагревателе. Если бак постепенно опустошается и включение-выключение ТЭНа не завязано на датчик уровня, нужно исходить из того, что вода в какой-то момент окажется на нижней отметке.
При горизонтальном монтаже ТЭН должен лежать строго горизонтально или с лёгким наклоном вниз от резьбы к концу трубки. Наклон кверху недопустим.
Два устройства защиты, которые стоит ставить в любом случае:
- Реле сухого хода — электрод уровня, который обрывает цепь питания ТЭНа при падении уровня жидкости ниже заданной отметки. Это прямая защита от разбираемой ситуации.
- Термостат с аварийным отключением — реагирует на перегрев самого нагревателя. Работает медленнее, чем реле уровня, но даёт дополнительный рубеж.
Как выбрать ТЭН нужной длины
Перед заказом замены нужно измерить глубину погружения: расстояние от места установки ТЭНа (торец резьбы или фланца) до дна бака или до нижней допустимой отметки воды. Из этого числа вычесть 30-50 мм запаса. Получившееся значение и есть максимальная длина активной зоны.
Активная зона ТЭНа начинается от конца металлического штуцера, не от края резьбы. Это важно не спутать при замере.
Укорачивать уже готовый ТЭН под нужный размер нельзя: нарушится герметизация на концах, засыпка из оксида магния высыплется, и такой нагреватель будет опасен. Правильное решение одно: заказать ТЭН под конкретный бак с указанием всех параметров.
На странице заявки можно указать объём бака, диаметр резьбы, мощность и глубину погружения. Рассчитаем длину активной зоны под ваши условия. Минимальная партия — 1 штука, срок изготовления 7-14 дней.
