ТЭН 3 кВт с удельной мощностью 9 Вт/см² и выводом вбок 90°: расчёт параметров
3 кВт при удельной мощности (ваттной нагрузке) 9 Вт/см² дают площадь активной части 333 см². Для трубки диаметром 10 мм длина рабочей зоны получается около 106 см. По ГОСТ 13268-88 коридор сопротивления для такого ТЭНа при 220 В: 15,4-17,9 Ом. Вывод контактов вбок под 90° делается на холодных концах, после зоны нагрева, и на эти цифры не влияет, но угол и сторону гиба обязательно указывать в заявке.

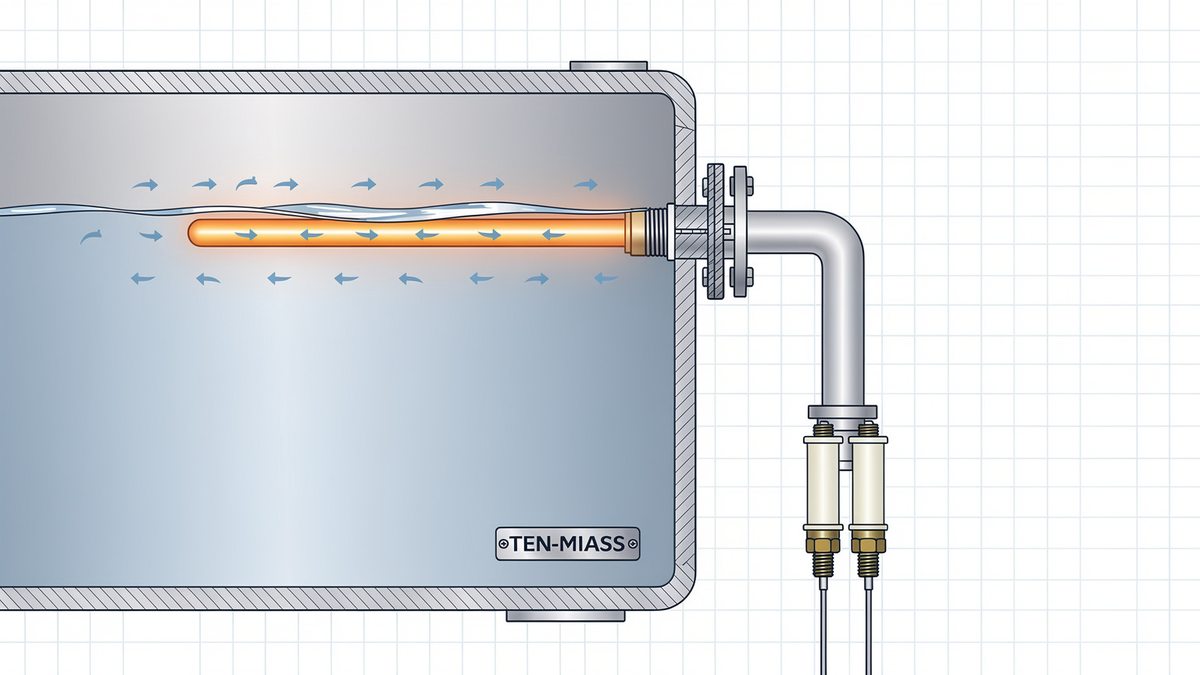

Разрез: трубка ТЭНа полностью в воде, вывод контактов согнут на 90° и выходит наружу через фланец, к клеммам не долетает ни капли.
Для какой среды реальна нагрузка 9 Вт/см²
9 Вт/см² - это не абстрактная цифра «побольше», а конкретный режим, который выдерживают не все среды. Сравниваем с рабочим эталоном по ГОСТ 13268-88.
| Среда нагрева | Допустимая q, Вт/см² | Подходит ли 9 Вт/см² |
|---|---|---|
| Вода проточная, принудительная циркуляция | 8-12 (пик 15) | Да, в диапазоне |
| Вода в баке, стоячая, режим поддержания | 3-5 | Нет, почти вдвое выше |
| Масло минеральное / трансформаторное | 2,5-3,5 | Нет, перегруз в 2,5-3,5 раза |
| Масло вязкое, мазут, парафин | 1,0-2,0 | Нет, перегруз в 4,5-9 раз |
| Воздух движущийся (обдув) | 5,0-7,0 | Нет, выше предела |
| Воздух спокойный | 2,0-3,0 | Нет, оболочка перегреется |
Вывод простой: 9 Вт/см² реалистична только для воды с хорошей принудительной циркуляцией, то есть насос, теплообменник, проточный контур. Для стоячей воды в баке, для любого масла и для воздуха такую нагрузку ставить нельзя: оболочка перегреется, магнезит выгорит быстрее, спираль пережжётся в разы раньше расчётного ресурса. Если у вас именно эти условия, напишите нам, пересчитаем q под вашу среду, а не подгоним среду под чужую цифру.
Пример расчёта из заявки: 3000 Вт при q = 9 Вт/см²
Клиент прислал: мощность 3 кВт, удельная мощность 9 Вт/см² (сам указал, для проточного водяного контура с насосом). Считаем площадь и длину активной зоны.
Шаг 1. Площадь активной части:
S = P / q = 3000 / 9 = 333,3 см²
Шаг 2. Длина трубки через площадь боковой поверхности цилиндра:
S = π · d · L → L = S / (π · d)
Для трубки диаметром 10 мм (d = 1 см):
L = 333,3 / (3,1416 × 1) ≈ 106 см (1060 мм)
Диаметр трубки часто задан посадочным местом, а не выбирается свободно. Вот как меняется длина активной зоны для той же площади 333,3 см² при других диаметрах:
| Диаметр трубки | Расчёт L | Длина активной зоны |
|---|---|---|
| 8 мм | 333,3 / (π×0,8) | ≈ 133 см |
| 10 мм | 333,3 / (π×1,0) | ≈ 106 см |
| 13 мм | 333,3 / (π×1,3) | ≈ 82 см |
| 16 мм | 333,3 / (π×1,6) | ≈ 66 см |
Чем толще трубка, тем короче активная зона при той же мощности и той же удельной нагрузке: площадь боковой поверхности растёт за счёт диаметра, а не длины.
Коридор сопротивления для ТЭНа 3 кВт на 220 В
Считаем отдельно от ваттной нагрузки: сопротивление зависит только от мощности и напряжения, не от диаметра и длины.
Номинал: R = U² / P = 220² / 3000 = 48 400 / 3000 ≈ 16,1 Ом
ГОСТ 13268-88 нормирует допуск по мощности: +5 % / −10 %. Для 3000 Вт это 2700-3150 Вт.
Через R = U²/P: нижняя граница R = 220²/3150 ≈ 15,4 Ом, верхняя R = 220²/2700 ≈ 17,9 Ом.
Что значит вывод контактов вбок под 90°
Вывод вбок под 90° - это гибка холодных концов ТЭНа (участок токоподвода после активной зоны со спиралью) на угол 90° относительно оси трубки, вместо прямого продолжения оси. На картинке выше видно: сама трубка идёт горизонтально и полностью в воде, а клеммный узел уходит вниз перпендикулярно и находится уже снаружи бака, на сухой стороне фланца.
Зачем это нужно на практике:
- Над баком мало места для прямого вертикального вывода: крышка, соседний узел, перекрытие
- Клеммную коробку нужно развернуть в сторону обслуживания, а не в стену
- Компоновка щита требует, чтобы провода уходили в конкретном направлении, а не по оси ТЭНа
На мощность, ваттную нагрузку и сопротивление угол гиба не влияет: расчёты выше остаются те же. Но это меняет геометрию изделия, поэтому угол, сторону (по часовой/против часовой при виде со стороны фланца) и длину отвода до клемм нужно указывать в заявке или на чертеже. Без этой информации мы делаем прямой вывод по умолчанию, и деталь может не встать в ваш узел.
Что прислать для расчёта
- Среда нагрева: вода, масло, воздух, и есть ли принудительная циркуляция
- Желаемая удельная мощность (если считали сами) или готовность довериться нашему расчёту по среде
- Диаметр трубки (или посадочное отверстие, если диаметр не принципиален)
- Направление и угол вывода контактов: сторона, плоскость гиба, длина отвода
- Мощность и напряжение питания
Присылайте фото или чертёж старого ТЭНа, если делаете замену: так гиб и посадочные размеры повторяем один в один, без лишних вопросов.
