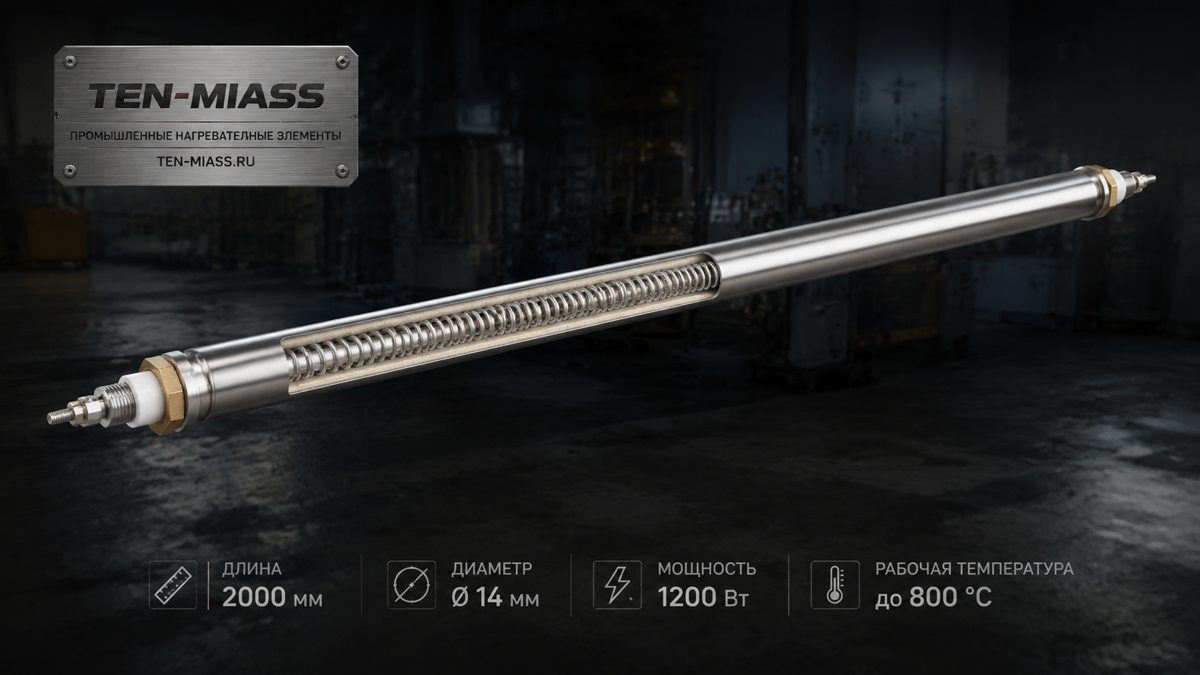

ТЭН 2 метра диаметр 14 мм по образцу без шильдика

Клиент привозит сгоревший ТЭН: трубка длиной 2 метра, диаметр 14 мм, никакой маркировки нет. Шильдик либо отгорел вместе с концевиком, либо его никогда и не было на кустарном оборудовании. Паспорт установки где-то потерялся в 2014 году. Как изготовить замену?

Ситуация стандартная. Примерно треть обращений к нам приходит именно с такими образцами: есть деталь, нет данных. Расскажем, что с этим делать.

Что можно измерить самостоятельно

Без специального оборудования вы можете получить 4 из 6 нужных параметров. Этого хватает для 80% заказов.

Параметр	Как измерить	Зачем нужен
Полная длина трубки	Рулетка или штангенциркуль, от торца до торца	Основа размерной цепочки, под неё всё рассчитывается
Диаметр трубки	Штангенциркуль по телу трубки, не по контактам	14 мм лежит в нашем стандартном ряду (4–32 мм), берём эту трубу в работу
Тип присоединения	Визуально: резьба G или М, фланец, гладкий конец без соединения	Определяет, как ТЭН крепится в установке. При резьбе нужен шаг
Расстояние между контактами	Штангенциркуль от центра одного вывода до центра другого	Влияет на монтаж, особенно если клеммник жёстко фиксированный
Материал оболочки	Магнит. Сталь 10 магнитится сильно, AISI 304 и 12Х18Н10Т не тянутся или тянутся слабо	Определяет применимость: вода, масло, пар, пищевое производство
Мощность	Самостоятельно точно не измерить. Нужен омметр + формула, или образец к нам	Без мощности изготовление невозможно

Что нельзя определить без оборудования: мощность

Мощность внутри трубки задаётся сечением нагревательной проволоки и её длиной. Снаружи это не видно. Есть три способа её получить:

Способ 1: паспорт установки. Даже если сам паспорт потерян, серийный номер оборудования часто позволяет найти документацию у производителя. Попробуйте запросить у изготовителя станка или котла, в котором стоял ТЭН.

Способ 2: омметр. Измерьте сопротивление холодного ТЭН (между контактами). Дальше пересчёт: P = U² / R. Для сети 220 В и R = 48 Ом получаем P ≈ 1000 Вт. Метод рабочий, но требует, чтобы ТЭН не был обрыв. Если нагревательная спираль перегорела, омметр покажет бесконечность.

Способ 3: образец к нам. Мы вскрываем торец, смотрим на сечение спирали и определяем мощность напрямую. Это занимает несколько минут. Привозите или отправляйте образец почтой.

Как ускорить расчёт при обращении

Пришлите фотографии образца с трёх точек: общий вид, торец с контактами крупно, присоединительный элемент (резьба или фланец). К фото добавьте показания штангенциркуля с диаметром и длиной. Если есть возможность измерить сопротивление — тоже укажите. По этим данным ответим с ценой и сроком в течение нескольких часов.

Если образца нет совсем, но вы знаете установку и её мощность — тоже можно работать. Скажите, какой это нагреватель по назначению (водяной, воздушный, масляный, под пищевое производство), и мы подберём параметры под вашу задачу.

Материал оболочки: как выбрать без маркировки

Если магнит прилипает намертво, это углеродистая сталь 10. Подходит для воздуха, масла, сухих сред. В воде корродирует, для пищевых сред не применяется.

Если магнит не реагирует или реакция очень слабая, перед вами нержавейка. Скорее всего AISI 304 (обозначение 08Х18Н10) или 12Х18Н10Т. Первая идёт в воду и пар, вторая в пищевые и агрессивные среды. По внешнему виду они практически идентичны, но 12Х18Н10Т чуть дороже в производстве. Если не критично, уточним у вас по назначению установки.

Сроки и условия

Стандартный срок изготовления ТЭН 2 метра диаметром 14 мм — 7–14 рабочих дней. Минимальная партия 1 штука. Доставка СДЭК и ПЭК по России, работаем с Казахстаном. Отгружаем с документами: накладная, счёт, паспорт изделия по запросу.

Часто задаваемые вопросы

Можно ли заказать, если образец сильно обгорел?
Да, при условии, что трубка сохранила форму и размеры поддаются измерению. Оплавленные контакты и разрушенный концевик нам не мешают, если длина и диаметр трубки читаются.

Что делать, если ТЭН изогнутый, а не прямой?
У нас это называется «ТЭН с гибкой». Фотографируйте изгиб с размерами плеч и радиусом поворота. Изготавливаем гнутые конфигурации, стоимость пересчитывается по длине трубки.

Нужен ли чертёж для заказа одной штуки?
Нет. Образца и ваших замеров достаточно. Чертёж нужен только для нестандартных геометрий, которые трудно передать фотографией.
