ТЭН 285 А 20/20,0 J 380 с креплением на шпильку М8: расшифровка и расчёт
Короткий ответ. 285 — типоразмер, А — форма гибки (гнутый), 20/20,0 — диаметр трубки 20 мм и мощность 20 кВт, J — водяная среда с нержавеющей оболочкой, 380 — напряжение. Сопротивление холодного ТЭНа — 7,22 Ом по номиналу, рабочий коридор по ГОСТ 13268-88 — 6,88–7,6 Ом. Крепление — резьбовая шпилька М8 через стенку бака, не фланец.

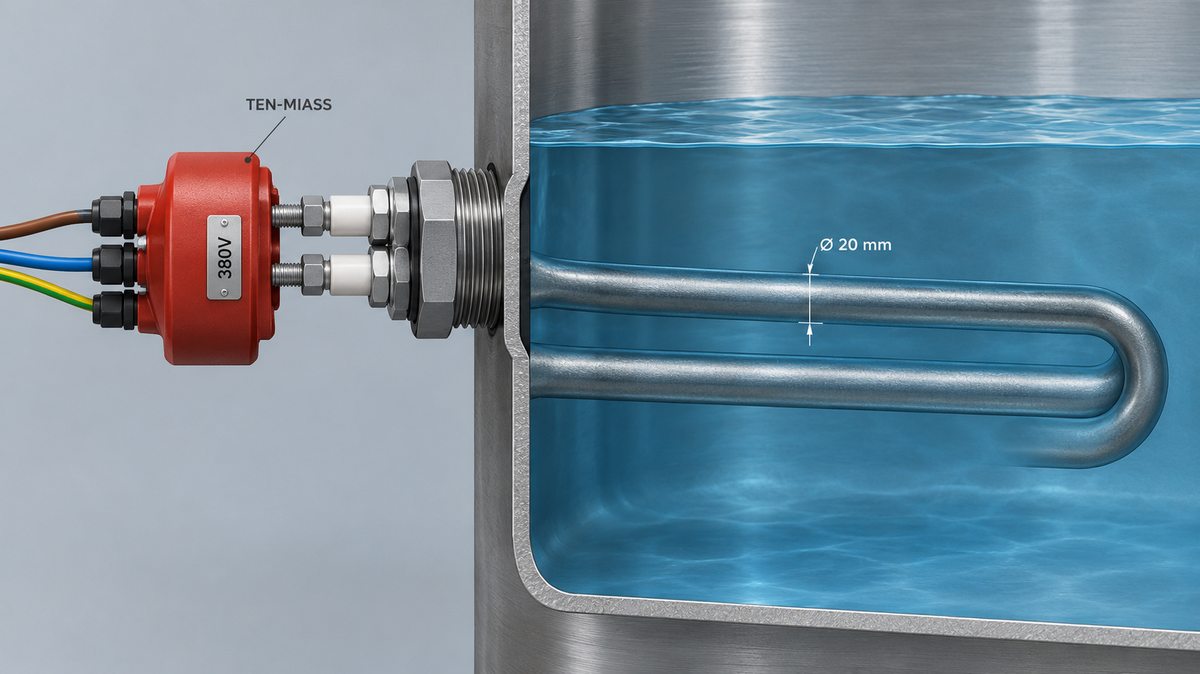

Трубка целиком под водой, резьбовая шпилька М8 и контакты — на сухой стороне стенки бака
Как читается маркировка ТЭН 285 А 20/20,0 J 380
Снял табличку со сгоревшего нагревателя, а там ровно эта строка — и половина символов непонятна, пока не разложишь по позициям. На ten-miass.ru действует единая схема разбора (та же, что в статье про ГОСТ 13268-88): тип → типоразмер → форма → диаметр/мощность → среда → напряжение.
| Блок маркировки | Значение | Расшифровка |
|---|---|---|
| 285 | Типоразмер | Каталожный номер завода-изготовителя для этого сочетания формы, длины и диаметра. Не раскладывается на отдельные миллиметры — это индекс позиции в номенклатуре. |
| А | Форма гибки | Гнутый ТЭН (не прямой стержень). Трубка изогнута, чтобы уместить нужную активную длину в компактный бак. |
| 20 | Диаметр трубки, мм | 20 мм — заметно толще типовых 8,5–13 мм. |
| 20,0 | Мощность, кВт | 20 000 Вт. |
| J | Среда нагрева | Вода, оболочка из нержавеющей стали. |
| 380 | Напряжение, В | Трёхфазная сеть. |
| цт | Дополнительная пометка | В открытых таблицах ГОСТ 13268-88 расшифровки нет. Похоже на внутризаводское обозначение конкретного исполнителя или партии — не выдумываем значение, уточняем по чертежу. |
Отдельно от буквенно-числового кода идёт тип крепления — «с накруткой М8». Это не часть стандартной маркировки по ГОСТ, а описание монтажного узла: шпилька с резьбой М8 вместо приварного фланца. Про разницу — ниже.
Расчёт сопротивления для 380 В и 20 кВт
Номинальное сопротивление считается через закон Ома для мощности:
R = U² / P = 380² / 20 000 = 144 400 / 20 000 = 7,22 Ом
Это цифра для нового холодного ТЭНа. ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: от +5 % до −10 % от номинала. Для 20 кВт это диапазон 19 000–21 000 Вт. Пересчёт через R = U²/P даёт несимметричный коридор сопротивления:
| Граница допуска | Мощность, Вт | Расчёт R | Сопротивление, Ом |
|---|---|---|---|
| Верхняя (+5 %) | 21 000 | 380² ÷ 21 000 | 6,88 |
| Номинал | 20 000 | 380² ÷ 20 000 | 7,22 |
| Нижняя (−10 %) | 19 000 | 380² ÷ 19 000 | 7,6 |
Рабочий коридор мультиметра на холодную — 6,88–7,6 Ом. Чем выше реальная мощность, тем ниже сопротивление — поэтому верхняя граница допуска по ваттам (+5 %) даёт нижнюю границу по омам, и наоборот. Писать «±10 % от 7,22 Ом» — ошибка, именно так в статьях про ГОСТ 13268-88 чаще всего и путают.
Ваттная нагрузка: почему толстая трубка Ø20 мм — это особенность, а не брак
20 кВт на одной трубке — на первый взгляд много. На практике диаметр трубки решает всё: чем он толще, тем больше площадь теплообмена на том же метре длины, и тем ниже удельная нагрузка на квадратный сантиметр оболочки. Формула:
q = P / (π × d × L), где P — мощность (Вт), d — диаметр (см), L — активная длина трубки без контактных стержней (см).
Возьмём для примера активную длину около 320 см (типичная раскладка для гнутого ТЭНа такого типоразмера в компактном баке):
q = 20 000 / (3,1416 × 2 × 320) = 20 000 / 2010,6 ≈ 9,9 Вт/см²
9,9 Вт/см² — это середина диапазона 8–12 Вт/см², нормального для циркулирующей воды. Для сравнения: та же мощность и та же длина на стандартной трубке Ø13 мм дали бы площадь втрое меньше и нагрузку около 15,3 Вт/см² — уже за пределами безопасного диапазона, с риском локального перегрева и ускоренного отложения накипи на оболочке. Толстая трубка здесь — решение конкретной задачи «снять 20 кВт без перегрузки поверхности», а не прихоть завода.
Точная активная длина у вашего экземпляра может отличаться от примера — пришлите замеры, пересчитаем под реальные цифры.
Крепление на шпильку М8 — чем отличается от фланца
«С накруткой М8» означает, что нагреватель садится в стенку бака через резьбовую шпильку, а не через приварной или прижимной фланец. Шпилька проходит сквозь отверстие, с обеих сторон затягивается гайками через уплотнительные прокладки и изоляторы. Контакты и клеммная головка остаются на сухой стороне стенки — внутри бака только трубка.
Разница с фланцевым узлом — в площади опоры и в допустимой нагрузке. Фланец с несколькими болтами по кругу держит вибрацию и избыточное давление в системе, шпилька М8 — крепление для лёгких ёмкостей без давления, где важнее простота монтажа: отверстие нужного диаметра просверлить проще, чем выточить посадочное место под фланец. Подробный разбор типов крепления — в статье «Крепление ТЭНа: шпильки М4–М14, штуцера G1/2–G2 и фланцы», а сравнение материалов самого фланца — в «Фланец ТЭН: латунный vs нержавеющий».
При замене на аналог обязательно сверяйте резьбу шпильки — М8 нельзя заменить М6 или М10 без переделки посадочного отверстия в стенке, даже если остальные параметры ТЭНа совпадают.
Что прислать, чтобы рассчитать точный аналог
- Фото или скан таблички с полной маркировкой ТЭН 285 А 20/20,0 J 380 — цт включительно
- Фото резьбовой шпильки М8 крупным планом с линейкой рядом
- Замер диаметра трубки и общей (монтажной) длины
- Расстояние между выводами и тип контактов
- Материал оболочки, если на корпусе есть клеймо
- Напряжение сети на объекте и схема подключения (звезда/треугольник)
