ТЭН на 25 кВт для нагрева мазута: как не сжечь нагреватель за месяц

1 сентября 2026  |  Производство ТЭН-Миасс

Мазут при температуре 20°C имеет вязкость в 50-100 раз выше воды. Это напрямую влияет на допустимую удельную мощность ТЭНа: тепло от поверхности трубки отводится медленно, и если поставить обычный водяной ТЭН в мазутный бак — оболочка перегреется, мазут начнёт коксоваться прямо на металле, и через месяц-другой нагреватель выйдет из строя.

25 кВт для мазутного резервуара — это уже промышленный уровень нагрева. Такая мощность нужна для предпускового разогрева топлива перед подачей в форсунки котла, для хранилищ объёмом 3-10 м³, а иногда и для нагрева отработки или тяжёлых масел схожей вязкости.

Почему мазут — сложная среда для ТЭНа

В воде коэффициент теплоотдачи от поверхности нагревателя составляет порядка 500-3000 Вт/(м²·К) — зависит от конвекции и скорости потока. В мазуте при той же температуре этот показатель в 15-20 раз меньше. Результат: поверхность трубки нагревается значительно выше температуры жидкости вокруг неё.

При перегреве происходит несколько вещей одновременно:

• Лёгкие фракции мазута испаряются прямо у поверхности трубки
• Тяжёлые углеводороды полимеризуются и образуют нагар (кокс)
• Слой нагара работает как теплоизолятор, оболочка перегревается ещё сильнее
• Спираль внутри трубки перегорает

Это не теория — это то, что происходит каждый раз, когда в мазутный резервуар ставят ТЭН с удельной мощностью 3-4 Вт/см² (типичная для водяных нагревателей). Поэтому для мазута норма: не более 1.5-2 Вт/см².

Расчёт: сколько времени нужно на нагрев 5 м³ мазута

Задача: нагреть 5 м³ мазута с 20°C до 80°C (перепад 60°C) ТЭНом мощностью 25 кВт.

Расчётные параметры мазута:

• Плотность: ~940 кг/м³ (типовое значение для топочного мазута М100)
• Удельная теплоёмкость: ~1.8 кДж/(кг·°C)

Масса мазута: 5 м³ × 940 кг/м³ = 4700 кг

Количество теплоты: Q = c × m × ΔT = 1.8 × 4700 × 60 = 507 600 кДж

Время нагрева (теоретическое): t = Q / P = 507 600 / 25 = 20 304 секунды ≈ 5.6 часа

На практике добавляем 20-25% на теплопотери через стенки резервуара (если он не утеплён) и неравномерность прогрева. Реальное время — около 7 часов при +20°C снаружи. В зимних условиях, если резервуар на улице, может потребоваться дополнительный нагрев или утепление.

Какая удельная мощность получается при 25 кВт

Если делать блок из трёх трубок по ~8.3 кВт на одном фланце, длина рабочей части каждой трубки должна быть достаточной для соблюдения нормы по удельной мощности.

Считаем для трубки диаметром 16 мм и удельной мощности 1.8 Вт/см²:

• Мощность одной трубки: 8300 Вт
• Удельная мощность: 1.8 Вт/см²
• Площадь рабочей поверхности: 8300 / 1.8 = 4611 см²
• Длина рабочей части: 4611 / (π × 1.6) = примерно 917 мм, то есть около 900-950 мм

Для трубки диаметром 18 мм длина будет короче при том же нагреве. Конкретные размеры зависят от конструкции резервуара и глубины погружения нагревателя — это согласовывается под ваш объект.

Исполнение: фланцевый, патронный или блок

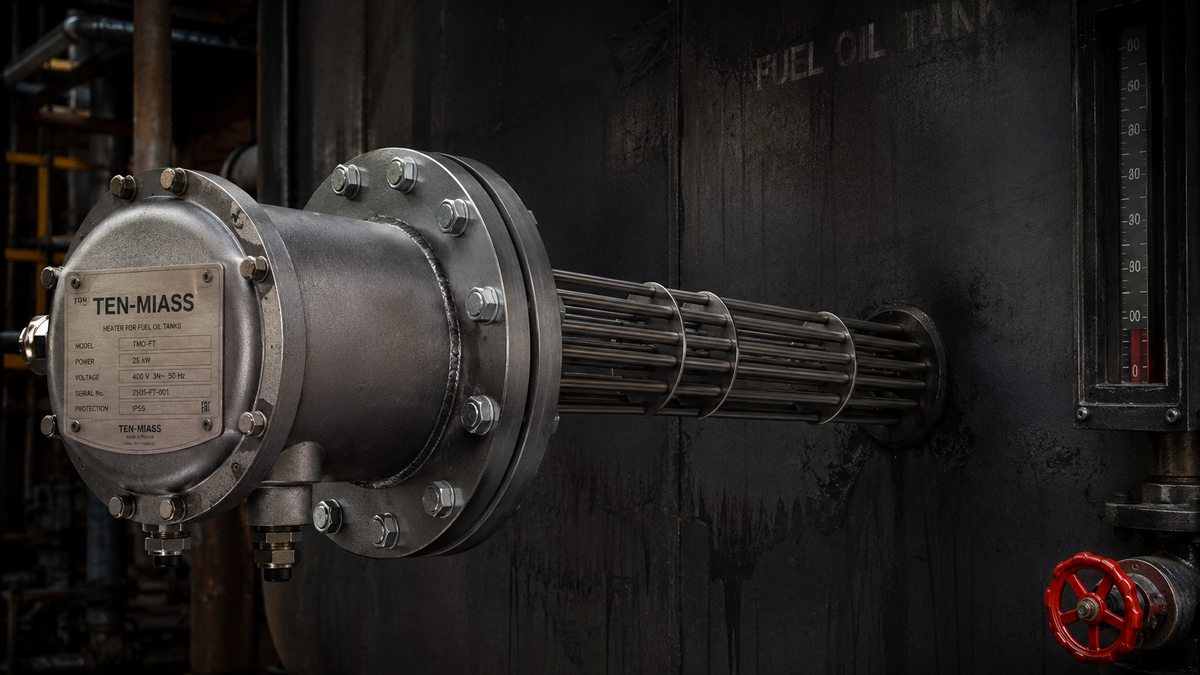

Фланцевый ТЭНФ — стандарт для резервуаров

Крепится к стенке или дну резервуара через стандартный фланец. Для мощности 25 кВт, как правило, используют три трубки на одном фланце DN80 или DN100. Преимущества: герметичность под давлением, возможность замены без слива всего резервуара (если есть запорный вентиль), простой монтаж через готовый патрубок.

Патронный ТЭН — для трубопроводных нагревателей

Применяется в проточных нагревателях, где мазут движется через корпус под давлением. Длина ограничена диаметром корпуса нагревателя. При 25 кВт обычно требуется несколько параллельных патронов.

Блок ТЭН на одном фланце

Для мощностей 15-30 кВт это самый практичный вариант: три трубки по 8-8.5 кВт собираются на одном фланцевом патрубке. Подключение звездой или треугольником. Меняется весь блок целиком — не нужно разбирать крепёж по отдельности.

Материал оболочки: что выбрать

Для мазута без агрессивных примесей рабочая лошадка — сталь 10 (углеродистая). Она хорошо держит температуры до 120°C, не боится сернистых соединений при умеренных концентрациях, стоит дешевле нержавейки.

Нержавейка AISI 321 (08Х18Н10Т) нужна, если:

• В мазуте высокое содержание серы (сернистый мазут, характерно для некоторых поставщиков)
• Температура нагрева выше 100°C длительно
• Мазут смешивается с водой или конденсатом (возникает коррозия на стали 10)
• Резервуар используется попеременно для разных жидкостей

Медь и латунь для мазута не применяются: они быстро корродируют в сернистой среде при рабочих температурах.

Почему 380В обязательны при мощности 25 кВт

При питании от однофазной сети 220В ток нагревателя составил бы I = P / U = 25000 / 220 = 113 А. Кабель под такой ток — минимум 95 мм² меди. Это нереально для обычной промышленной проводки.

На трёхфазной сети 380В при включении треугольником: I = P / (U × √3) = 25000 / (380 × 1.73) = 38 А на фазу. Это кабель сечением 10-16 мм², стандартный промышленный автомат на 40-50 А. Нормальная схема для котельной или производственного цеха.

Три трубки по ~8.3 кВт подключаются каждая на свою фазу (схема звезда) или по две на фазу при треугольнике. Конкретную схему подключения указываем в техническом паспорте на нагреватель.

Типичные ошибки при заказе ТЭНа для мазута

• Берут «водяной» ТЭН с высокой удельной мощностью. Стоит он дешевле, но сгорит за 1-2 месяца в мазуте. Экономия оборачивается простоем котельной в разгар отопительного сезона.
• Не указывают объём резервуара и нужную температуру нагрева. В итоге мощность подбирается наугад: либо не хватает, либо ТЭН включается/выключается слишком часто.
• Забывают про глубину погружения. Рабочая часть ТЭНа должна быть полностью в мазуте при минимальном уровне в резервуаре. Если трубка окажется частично в воздухе — она перегреется и сгорит.
• Не учитывают габариты фланцевого патрубка. DN80 и DN100 не взаимозаменяемы. Уточните диаметр и тип фланца заранее.
• Путают мощность и напряжение при заказе. ТЭН на 25 кВт/380В и ТЭН на 25 кВт/220В — разные изделия. На 220В такой мощности не бывает в разумных габаритах.

FAQ

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
