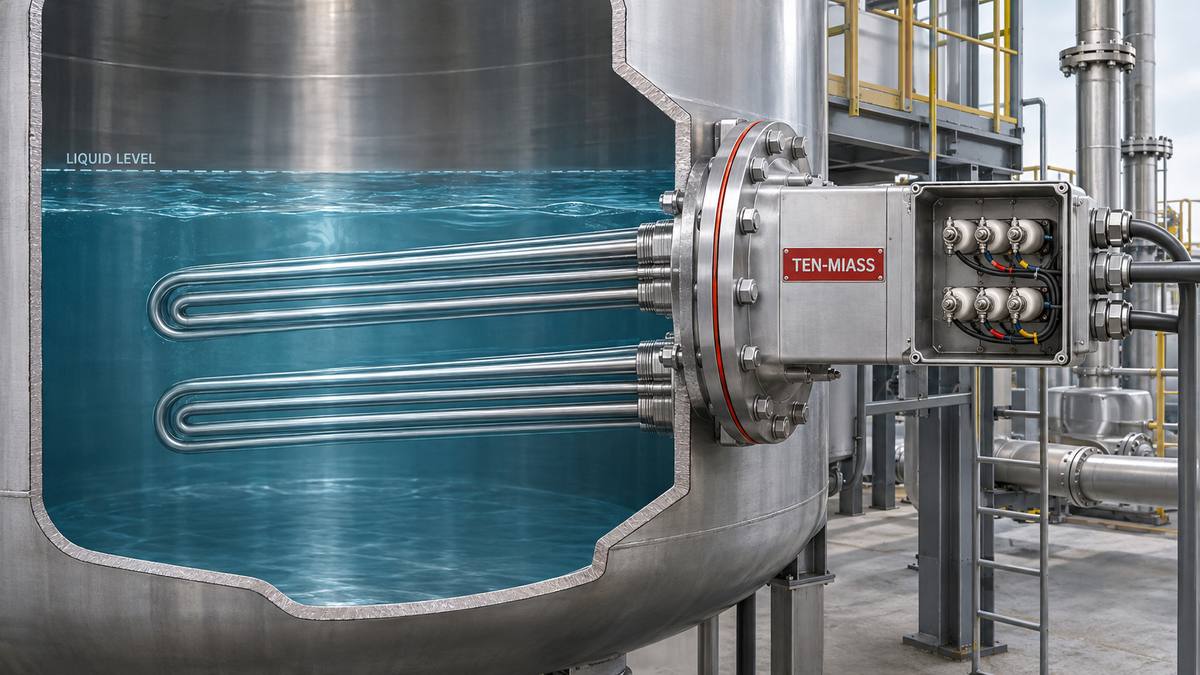

ТЭН 24 кВт из нержавейки: как подобрать и заказать

24 кВт на одной трубке ТЭНа технически не собрать: при безопасной ваттной нагрузке для воды в баке (3-5 Вт/см²) активная часть такого элемента вышла бы длиннее 14 метров. Поэтому блок на 24 кВт это 6 секций по 4 кВт, соединённых звездой на 380 В, из нержавейки AISI 304 или AISI 321. Цена блока от 73 000 рублей, срок изготовления 7-14 рабочих дней.

Почему 24 кВт это блок, а не одна трубка

Первое, что присылают инженеры, когда ищут замену сгоревшему нагревателю на крупной ёмкости: «нужен ТЭН 24 кВт, вот фланец, посчитайте». И первое, что приходится объяснять: один элемент на такую мощность не сделать физически.

Теплоотдача трубчатого нагревателя ограничена ваттной нагрузкой, количеством ватт на квадратный сантиметр оболочки. Для воды, стоящей в баке без принудительной циркуляции, безопасный диапазон 3-5 Вт/см² (для проточной воды с хорошим обменом допускают 8-12, но технологическая ёмкость чаще стоячая). Если загнать в формулу q = P / (π×d×L) всю мощность 24 кВт на одну трубку диаметром 13 мм при q = 4 Вт/см², активная длина получится около 14,7 метра. Такую трубку физически не согнуть в рабочий узел и не завести через один штуцер.

Выход один: разделить мощность между несколькими секциями, каждая с собственной безопасной нагрузкой. Отсюда и термин «блок-ТЭН».

Типовая компоновка блока на 24 кВт

Стандартная сборка для 24 кВт на 380 В: 6 секций по 4 кВт, по 2 секции на фазу, соединение звездой. Фазное напряжение при звезде на 380 В составляет 380/√3 ≈ 220 В, то есть каждая секция работает как обычный элемент на 220 В, просто их шесть и они разнесены по трём фазам.

Схема со ступенями по 8 кВт (по одной паре секций на фазу зараз) удобна тем, что блок можно включать не на полную мощность: 8, 16 или 24 кВт, в зависимости от того, сколько секций запитано. Для процессов, где нужен медленный разогрев без скачка потребления, это частое требование.

Расчёт ваттной нагрузки: пример

Для секции 4 кВт, диаметр трубки 13 мм, активная длина 2450 мм (допущение: диаметр взят типовой для мощных секций блока, фактический диаметр подтверждается чертежом):

S = π × d × L = 3,14 × 1,3 см × 245 см ≈ 1001 см²

q = P / S = 4000 / 1001 ≈ 4,0 Вт/см²

4,0 Вт/см² укладывается в коридор 3-5 Вт/см² для стоячей воды в баке. Если среда не вода, а, например, щёлочь или раствор соли (допустимо 4-6 Вт/см²), запас по нагрузке будет даже больше. Если среда масло вязкое или мазут (1-2 Вт/см²), ту же секцию придётся растягивать до 5-6 метров активной части или снижать мощность секции до 2-2,5 кВт, подключая и 380 В звездой, и схему секций пересчитывать заново под восемь или десять элементов.

Почему нержавейка, а не чёрная сталь

Для 24 кВт в промышленной ёмкости нержавейка почти всегда обязательна, а не опция, потому что:

• Технологические ёмкости такого объёма редко содержат простую чистую воду без примесей, обычно это растворы, конденсат с химией или вода с переменным составом
• Чёрная сталь на мощности 24 кВт при любой точечной коррозии даёт утечку на корпус, а это УЗО, простой линии и ремонт на объекте с полной остановкой ёмкости
• Ресурс нержавеющей секции в 2-3 раза выше при той же ваттной нагрузке, что окупает разницу в цене на горизонте 1-2 лет эксплуатации

Для чистой воды и пара достаточно AISI 304 (08Х18Н10). Для агрессивных сред, кислот, повышенных температур мы по умолчанию закладываем AISI 321 (08Х18Н10Т), титан-стабилизированную сталь: она не теряет прочность при длительном нагреве и устойчивее к межкристаллитной коррозии, чем базовая 304. 316L предлагаем отдельно, если технолог заказчика настаивает именно на ней, но по умолчанию для агрессивной среды берём 321.

Пример из заявки: как получается 24 кВт

Типичный запрос: технологическая ёмкость на 2000 литров, раствор нужно поднять с 19 до 50 °C (ΔT = 31 °C) за 3 часа. Расчёт мощности по формуле:

P = 0,00116 × V × ΔT / t = 0,00116 × 2000 × 31 / 3 ≈ 23,97 кВт

Округляют до ближайшего типоразмера блока, в данном случае до 24 кВт, с небольшим запасом на потери через стенки и крышку ёмкости. Дальше заказчик присылает фланец (диаметр, резьба, расстояние между секциями) и напряжение сети, мы собираем схему секций под конкретную геометрию.

Ток, автомат и подключение

Линейный ток для блока 24 кВт при 380 В звездой: I = P / (√3 × U) = 24000 / (1,732 × 380) ≈ 36,5 А. Это значение совпадает с фазным током через пару секций, что логично для равномерно нагруженной звезды.

Практический вывод для проекта: автомат на линию берут с запасом, обычно трёхфазный на 40-50 А. Точное сечение кабеля и тип защиты (автомат, УЗО, сочетание) считает электрик объекта по длине трассы и условиям прокладки, это не входит в расчёт самого нагревателя.

Что прислать для расчёта блока

1. Объём и материал ёмкости, по возможности чертёж фланца или штуцера
2. Напряжение питания: 220 В однофазное или 380 В трёхфазное
3. Среду: вода, технологический раствор, масло, щёлочь, с составом если он известен
4. Диапазон температур: с какой до какой и за какое время нужно нагреть
5. Посадочное место: диаметр фланца, резьба штуцера, расстояние между секциями
6. Нужен ли в комплекте датчик температуры или гильза под термопару

По этим данным мы собираем схему секций, считаем ваттную нагрузку и присылаем цену в день обращения, без промежуточных созвонов с отделом снабжения.

Частые вопросы

Похожие темы: как считать ваттную нагрузку ТЭНа, таблица сопротивлений ТЭН по напряжениям, колбы из нержавейки AISI 304.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года.
