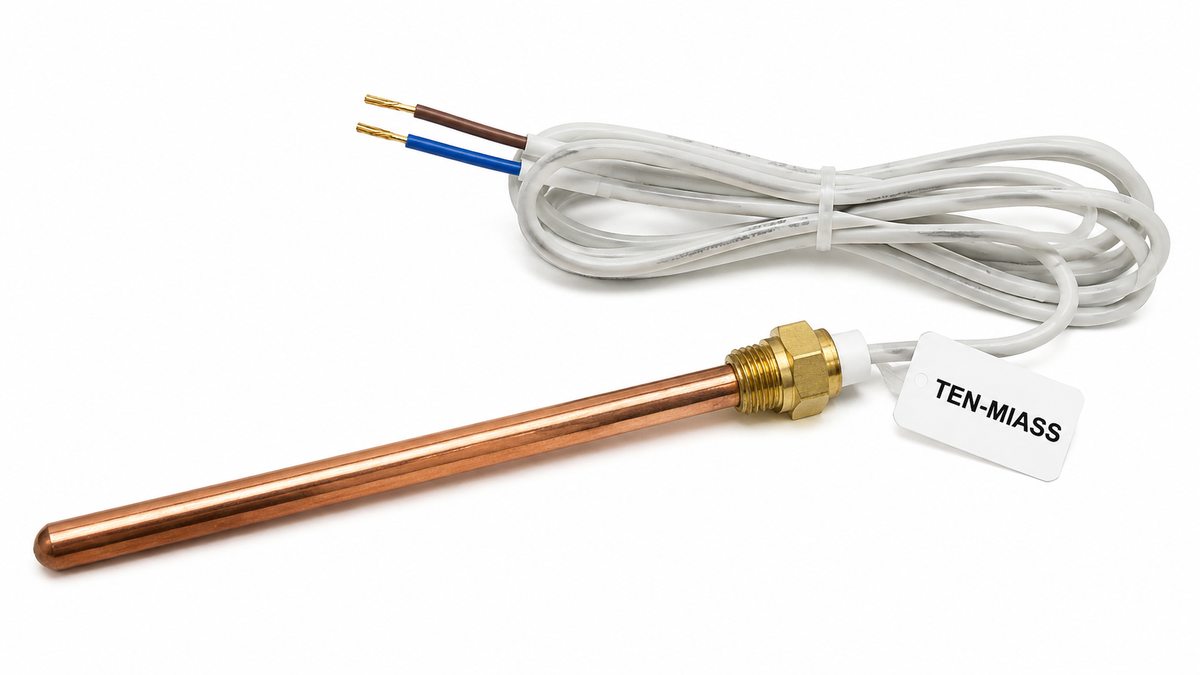

ТЭН 220В 600Вт с проводом 1 метр
600 Вт при 220 В — это ток 2,73 А и сопротивление нихромовой нити около 80 Ом. Такой нагреватель ставят в небольшие водонагреватели, самовары, лабораторные стенды и промышленные ванны, где большая мощность не нужна — а перегрев критичен.
Расчёт параметров: откуда берутся 2,7 А
Базовые формулы для ТЭНа с резистивным нагревом:
- Ток: I = P / U = 600 / 220 = 2,73 А
- Сопротивление: R = U² / P = 48 400 / 600 = 80,7 Ом
- Для подключения достаточно провода сечением 1,5 мм² и автомата на 6 А
Сравните с ТЭНом 1000 Вт при том же напряжении: там ток уже 4,5 А, а сопротивление 48 Ом. Переход с 600 на 1000 Вт — это другая нить, другая длина активной части, другой автомат. Не «просто тот же ТЭН, но мощнее».
Конструкция трубки: 6 или 8 мм, и почему это важно
Диаметр трубки ТЭНа определяет не только посадочное место, но и удельную нагрузку на поверхность — сколько ватт приходится на квадратный сантиметр внешней поверхности.
| Диаметр трубки | Типичная длина активной части для 600 Вт | Удельная нагрузка, Вт/см² | Где применяется |
|---|---|---|---|
| 6 мм | 350–420 мм | 0,75–0,90 | Компактные приборы, точечный нагрев |
| 8 мм | 260–320 мм | 0,75–0,90 | Водонагреватели, промышленные ванны |
Удельная нагрузка на поверхность у обоих вариантов получается примерно одинаковой при правильном проектировании. Но трубка 8 мм прочнее механически и лучше отдаёт тепло в жидкость за счёт большей площади контакта при той же длине активной части.
Материал оболочки под задачу
Трубка — это не просто защита. Она определяет срок службы в конкретной среде.
| Материал | Среда | Макс. температура поверхности | Особенности |
|---|---|---|---|
| Сталь 10 (углеродистая) | Воздух, масло, сухие среды | до 450 °C | Дешевле, ржавеет во влажной среде |
| AISI 304 / 08Х18Н10 | Вода, пар, слабые растворы | до 300 °C в воде | Стандарт для водонагревателей |
| 12Х18Н10Т | Пищевые среды, пар, агрессивные растворы | до 600 °C | Цельнотянутая, без сварного шва |
| Медь | Чистая вода, самовары | до 200 °C | Хорошая теплопроводность, не подходит для жёсткой воды |
Для бытового водонагревателя с водопроводной водой берут AISI 304. Для пищевых ванн и промышленного пара — 12Х18Н10Т. Для самовара на дистилляте — медь. Углеродистую сталь в воду не ставят: через 2–3 года ржавчина разрушит стенку трубки изнутри.
Типичные применения ТЭНа 220В 600Вт
Водонагреватели малого объёма (10–30 л)
600 Вт нагревают 10 литров воды с 15 до 60 °C за 12–13 минут. Для точки водоразбора на кухне или умывальника этого достаточно. Главный плюс — нагреватель меньшей мощности реже выбивает автомат при одновременной нагрузке от другой техники.
Самовары и кипятильники
Традиционный самовар на 3–5 литров нагревают ТЭНом 600 или 800 Вт. Здесь почти всегда медная трубка диаметром 8 мм в форме U или спирали. Провод 1 метр удобен: позволяет поставить самовар на стол, а штепсель воткнуть в розетку на стене без переходника.
Лабораторные стенды и испытательные установки
Когда нужен точный контроль температуры в небольшом объёме жидкости, 600 Вт — рабочая мощность. Перегрев при сбое терморегулятора менее критичен, чем при ТЭНе 2–3 кВт.
Промышленные ванны для пайки, обезжиривания, гальваники
Небольшие ванны объёмом 5–15 литров с поддержанием температуры 60–80 °C. Один ТЭН 600 Вт держит температуру после первоначального прогрева. Для нержавеющих ванн выбирают 12Х18Н10Т — стойкость к кислотам и щелочам.
Почему длина провода 1 метр — не произвольная цифра
Стандарт 1 метр сложился из практики. В большинстве приборов от точки монтажа ТЭНа до ближайшей клеммной колодки или пускателя от 30 до 80 см. Метр провода даёт запас на изгиб, на крепёж в скобе, на замену без перепайки.
Если нужно 1,5 или 2 метра — это не проблема. ТЭН-Миасс делает провод любой длины под заказ. Сечение провода для тока 2,7 А: минимум 0,75 мм², стандарт для надёжного подключения — 1,0 или 1,5 мм². На ток до 3 А с запасом.
Заказать ТЭН 220В 600Вт с проводом
Изготовим по вашим размерам и чертежу. Нержавейка, медь, углеродистая сталь. Провод любой длины. От 1 штуки, срок 7–14 дней, доставка по России и Казахстану.
Оформить заказЧто указать при заказе
Чтобы не было «привезли не то» — список данных, которые нужны инженеру:
- Мощность и напряжение (600 Вт / 220 В)
- Диаметр трубки (6 или 8 мм)
- Длина активной части или общий габаритный размер ТЭНа
- Форма трубки (прямая, U-образная, спираль, П-образная)
- Материал оболочки (нержавейка 304 / 12Х18Н10Т / медь / сталь 10)
- Тип и размер штуцера или фланца, если есть
- Длина провода и сечение, марка провода (РКГМ, ПТЛК, силиконовый и пр.)
Если нет точных данных — достаточно фото старого ТЭНа с линейкой рядом и описания прибора. Подберём и рассчитаем сами.
