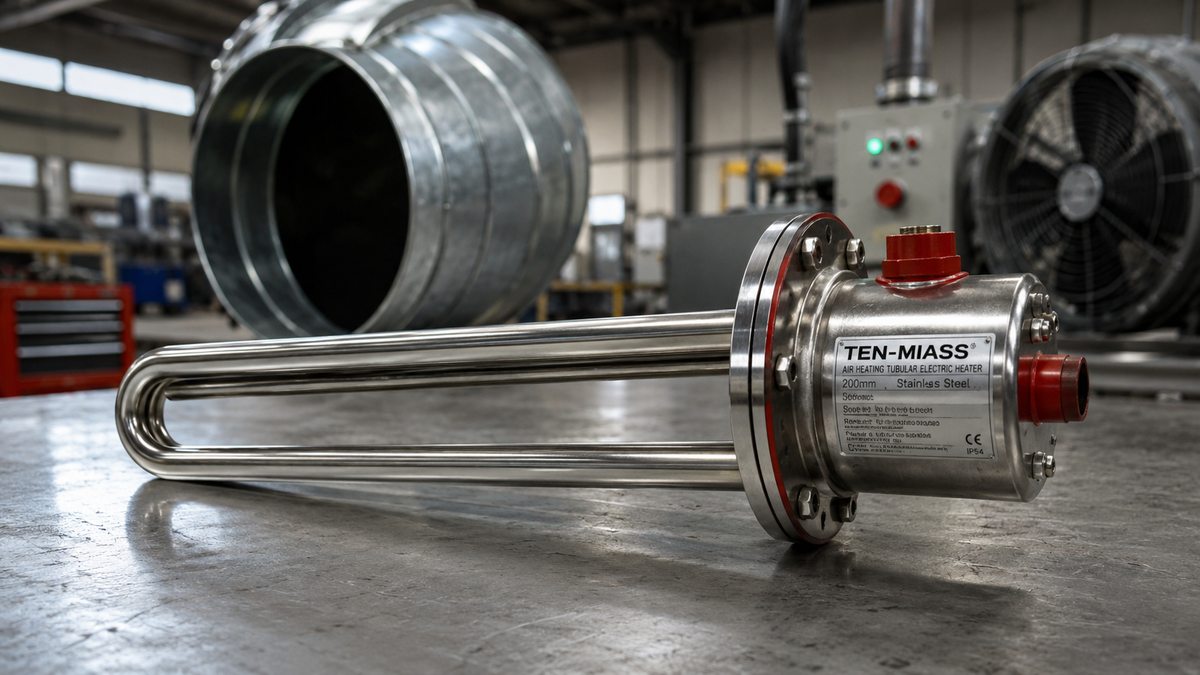

ТЭН 200 А13/(3-4кВт) S220 Ф2 воздушный сухого исполнения U
Воздушный ТЭН 200 А13 работает только в движущемся потоке воздуха. Без обдува трубка из нержавейки за несколько минут перегревается и выходит из строя. Это не дефект изделия, а принципиальное отличие воздушного нагревателя от водяного.
Данная модель собирается под заказ: длина 200 мм, прямой трубчатый нагреватель диаметром 13 мм, U-образная форма с выводами на одной стороне фланца типа Ф2. Мощность выбирается из диапазона 3-4 кВт при заказе. Оболочка из нержавеющей стали, напряжение 220 В.
Параметры ТЭН 200 А13/(3-4кВт) S220 Ф2
| Параметр | Значение | Пояснение |
|---|---|---|
| Длина | 200 мм | Рабочая длина нагревательного элемента |
| Тип / форма | А13 / U-образный | Прямой трубчатый (А), диаметр 13 мм, оба вывода на одной стороне |
| Мощность | 3 или 4 кВт | Задаётся при заказе; одинаковые габариты |
| Напряжение | 220 В | Стандартная однофазная сеть |
| Материал оболочки | Нержавеющая сталь (S) | Коррозионностойкая, выдерживает влажный воздушный поток |
| Тип фланца | Ф2 | Стандартный монтажный фланец тип 2 |
| Среда нагрева | Воздух (сухое исполнение) | Без оребрения, только принудительная конвекция |
| Удельная нагрузка | до 2,5 Вт/см² | Специально снижена для воздушной среды |
Воздушный ТЭН против водяного: почему разные правила
Вода отводит тепло от поверхности трубки примерно в 50 раз эффективнее воздуха. В воде допустима удельная нагрузка 6-10 Вт/см² без перегрева. В воздухе предел в 3-5 раз ниже: 1,5-3 Вт/см². Превысишь — спираль внутри трубки сгорит.
Именно поэтому воздушные ТЭН либо делают длиннее при той же мощности, либо добавляют оребрение (алюминиевые пластины, увеличивающие площадь теплообмена). Данная модель 200 А13 идёт без оребрения, то есть рассчитана на хорошую принудительную конвекцию: скорость воздушного потока от 3 м/с и выше.
Где применяется ТЭН 200 А13 воздушный
Приточная вентиляция
Чаще всего такие ТЭН ставят в приточные установки: нагреватель монтируется в воздуховод, вентилятор обеспечивает постоянный поток. При 4 кВт и расходе воздуха 300 м³/ч подъём температуры составит около 40-45°C. Нержавеющая оболочка здесь оправдана: в приточке часто образуется конденсат при пуске в зимний период.
Промышленные сушилки
Сушка пиломатериалов, лакокрасочных покрытий, пищевых продуктов. Температура рабочей зоны 60-120°C, постоянная циркуляция воздуха. ТЭН с фланцем Ф2 крепится к стенке камеры или к стойке в воздуховоде.
Калориферы
Промышленные электрические калориферы для обогрева цехов, складов, теплиц. Несколько ТЭН собираются в блок, вентилятор создаёт принудительный поток через батарею нагревателей.
U-образная форма: почему это важно при монтаже
У U-образного ТЭН оба контактных вывода выходят с одной стороны фланца. На практике это значит: клеммная колодка и провода остаются снаружи воздуховода, не попадают в горячую зону. Монтаж упрощается: один врезной узел, гайки на фланце, два провода с одной стороны. Для сравнения, прямой ТЭН (П-образный) имеет выводы с разных сторон, что усложняет прокладку кабеля.
Как заказать
Минимальная партия: 1 штука. Срок изготовления: 7-14 рабочих дней. При заказе указывайте мощность (3 или 4 кВт) и подтвердите, что ТЭН будет работать в принудительном воздушном потоке. Доставка через СДЭК и ПЭК по всей России и в Казахстан.
Если нужен ТЭН с другими параметрами (иная длина, диаметр трубки, материал, мощность, фланец), изготовим по чертежу или эскизу.
Оформить заявку на воздушный ТЭН 200 А13, уточнить мощность и стоимость:
Заказать ТЭН воздушный 200 А13Вопросы и ответы
Почему воздушный ТЭН нельзя использовать без принудительного обдува?
Воздух передаёт тепло примерно в 50 раз хуже воды. При одинаковой мощности трубка без обдува раскаляется до 600-800°C и перегорает. Принудительная конвекция снижает температуру оболочки до рабочих 250-400°C и обеспечивает нормальный отвод тепла.
Чем воздушный ТЭН отличается от водяного?
Удельная поверхностная нагрузка воздушного ТЭН в 3-5 раз ниже. У водяного ТЭН допустима нагрузка 6-10 Вт/см², у воздушного — не более 2-3 Вт/см². Поэтому при одинаковой мощности воздушный ТЭН либо длиннее, либо имеет оребрение.
Что означает S220 в маркировке?
S — нержавеющая сталь. 220 — рабочее напряжение 220В. Нержавейка выбирается для воздушных ТЭН, работающих во влажных потоках или при высоких температурах поверхности.
Можно заказать на 3 кВт или только на 4 кВт?
Обе мощности доступны в одних габаритах. Конкретное значение задаётся при заказе. Разница достигается подбором спирали внутри трубки.
Для чего нужна U-образная форма?
Оба вывода выходят с одной стороны фланца. Это упрощает монтаж: провода остаются снаружи воздуховода, клеммная колодка удобно размещается на внешней стороне установки.
Сколько времени занимает изготовление?
7-14 рабочих дней с момента подтверждения заказа. Минимальный заказ — 1 штука. Доставка по РФ и Казахстану через СДЭК или ПЭК.
