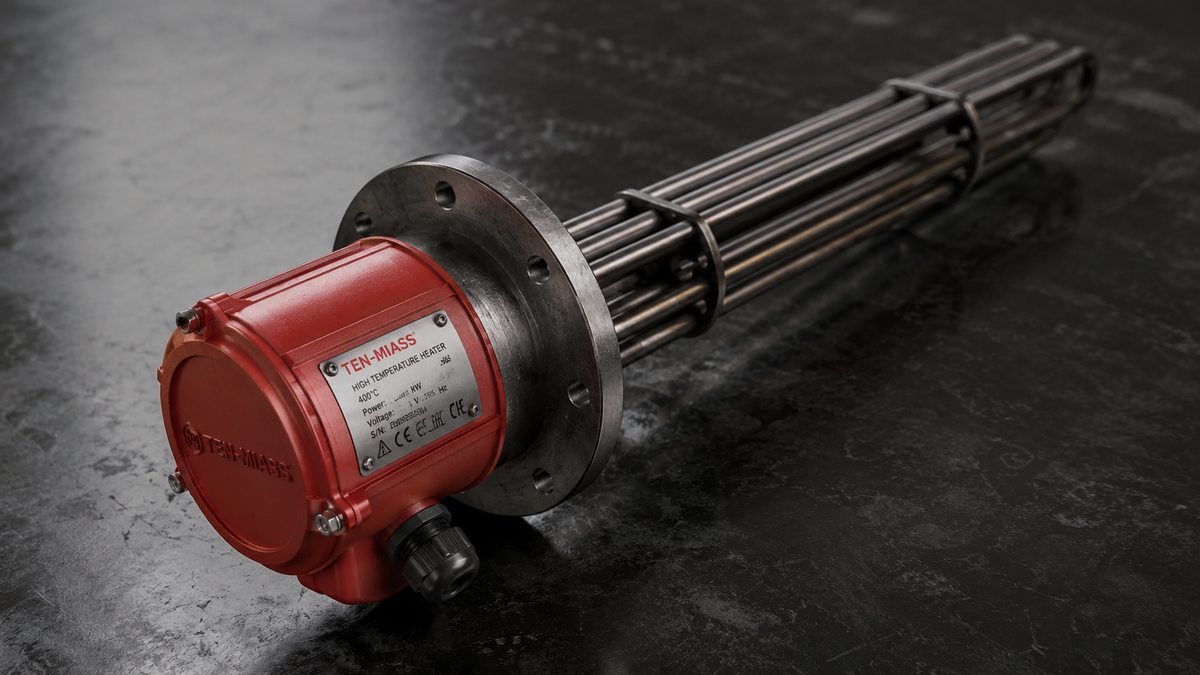

Расшифровка ТЭН 193 А10/2,5 Т400 Ф2 мо30
Маркировка Т400 в этом обозначении говорит о высокотемпературном исполнении: поверхность трубки допускает нагрев до 400°C. Это не рядовой бытовой ТЭН, а промышленный нагревательный элемент для масляных сред, пресс-форм и печей.
Параметры ТЭН 193 А10/2,5 Т400 Ф2 мо30
| Параметр | Значение |
|---|---|
| Длина активной зоны | 193 мм |
| Форма | Прямая (А) |
| Диаметр трубки | 10 мм |
| Мощность | 2,5 кВт |
| Макс. температура поверхности | 400°C |
| Тип крепления | Фланец тип 2 |
| Рабочая среда | Масло (вязкость 30) |
| Напряжение | 220 В / 380 В |
| Ток при 220 В | ~11,4 А |
| Материал трубки | Нержавеющая сталь или сплав, совместимый с маслом |
Что такое Т400 и почему это важно
Обычные ТЭНы для воды или воздуха работают при температуре поверхности 200-300°C. Т400 — другой класс. Температура поверхности трубки 400°C соответствует нагреву вязких масел, термомасел типа ВМС, синтетических теплоносителей с высокой рабочей температурой.
При такой температуре требования к материалам трубки жёстче: обычная сталь 08Х18Н10Т держит 400°C в масляной среде, но при ошибке с сухим ходом или загрязнённом масле — перегревается быстро. Поэтому маркировка мо30 здесь не просто указание среды, а ограничение режима: ТЭН должен быть всегда погружён.
Где применяется ТЭН 193 А10/2,5 Т400 Ф2 мо30
- Масляные нагреватели — баки термомасла для гидравлических систем, прессов, термопластавтоматов. Вязкость масла 30 — это стандартное индустриальное масло (аналог И-30А). ТЭН нагревает масло до рабочей температуры, после чего оно подаётся в систему.
- Пресс-формы и литьевые машины — локальный нагрев каналов и зон прогрева формы. Прямая форма А удобна для вставки в цилиндрические гнёзда диаметром 10 мм.
- Промышленные печи малого объёма — нагрев воздуха или инертного газа в термокамерах. При 400°C на поверхности трубки воздух вокруг прогревается до 300-350°C.
- Сушильное оборудование — ТЭН встраивается в поток горячего воздуха для сушки деталей, лакокрасочных покрытий, полимерных изделий.
Особенности монтажа с фланцем Ф2
Фланец тип 2 даёт несколько преимуществ перед резьбовым креплением: большая площадь контакта, герметизация через прокладку, простая замена без разборки трубопровода. Для масляных систем фланцевое крепление предпочтительнее, так как резьбовые соединения в горячем масле со временем закоксовываются и сложно откручиваются.
Присоединительные размеры фланца определяют посадочное место в корпусе нагревателя. Если корпус уже есть, перед заказом нужно снять размеры: диаметр фланца, диаметр и расположение крепёжных отверстий, толщину фланца.
Нужен ТЭН 193 А10/2,5 Т400 Ф2 мо30 или аналог с другими параметрами? Изготавливаем по чертежу от 1 штуки, срок 7-14 рабочих дней, доставка по РФ и Казахстану.
Заказать ТЭН 193 А10/2,5 Т400 Ф2 мо30
