Расшифровка маркировки по ГОСТ 13268-88
Маркировка ТЭН-182-9-8,5/1,6 кВт читается так:
- 182 — активная длина нагревательного элемента, мм
- 9 — диаметр трубки корпуса, мм
- 8,5 — конструктивная длина, дм (то есть 850 мм полная длина с холодными концами)
- 1,6 кВт — номинальная мощность при рабочем напряжении
Диаметр 9 мм — это один из стандартных типоразмеров патронных ТЭН. Трубки диаметром 8, 9 и 10 мм часто путают при визуальном осмотре сгоревшего элемента, поэтому перед заказом аналога лучше измерить штангенциркулем, а не на глаз.
Параметры и характеристики
| Параметр | Значение |
|---|---|
| Мощность номинальная | 1,6 кВт (1600 Вт) |
| Допуск мощности (ГОСТ 13268-88) | +5% / -10% (1520-1680 Вт) |
| Рабочее напряжение | 220 В (стандарт) |
| Диаметр трубки | 9 мм |
| Активная длина | 182 мм |
| Полная длина | ~850 мм (8,5 дм) |
| Материал оболочки (по умолчанию) | AISI 304 (вода/пар), сталь 10 (воздух/масло) |
| Среда применения | вода, масло, воздух, пар |
| Удельная поверхностная мощность | ~3,1 Вт/см² |
Расчёт сопротивления и проверка ТЭНа
Зная мощность и напряжение, можно рассчитать ожидаемое сопротивление и проверить ТЭН мультиметром перед установкой.
При 220 В:
R = U² / P = 220² / 1600 = 48400 / 1600 = 30,25 Ом
С учётом допуска ГОСТ 13268-88 (+5% / -10%) рабочий диапазон: 28,8-31,9 Ом. Если мультиметр показывает меньше 25 Ом или больше 35 Ом — элемент либо бракованный, либо уже повреждён.
При 380 В (если нужен аналог для трёхфазной сети):
R = 380² / 1600 = 144400 / 1600 = 90,25 Ом
Это другой ТЭН с другим сопротивлением спирали. Подключать 220-вольтовый элемент к 380 В нельзя — мощность вырастет до ~4,8 кВт, элемент сгорит за минуты.

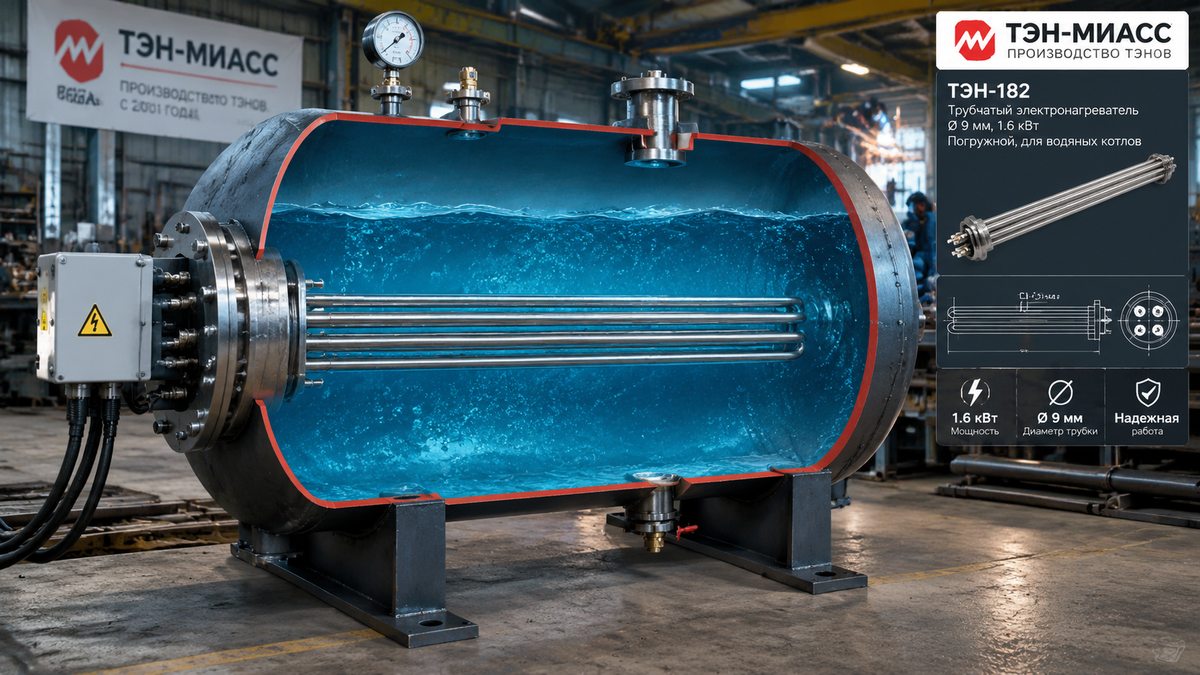

Где применяется ТЭН-182-9 мощностью 1,6 кВт
Типичные места установки ТЭН этой группы:
- Накопительные водонагреватели объёмом 50-100 литров (бытовые и полупромышленные)
- Промышленные ванны с горячей водой для промывки деталей
- Котлы малой мощности для теплоснабжения небольших помещений
- Масляные нагревательные установки (станки, гидросистемы)
- Сушильные камеры с принудительной циркуляцией воздуха
Активная длина 182 мм при диаметре 9 мм означает компактный элемент. Он входит в узкие монтажные отверстия там, где более толстые ТЭН (12-14 мм) физически не поместятся. Именно это обычно определяет выбор в пользу 9-миллиметрового корпуса.
Выбор материала оболочки при заказе аналога
Если на сгоревшем ТЭНе маркировка по материалу затёрта или не указана, ориентируйтесь по среде:
- Вода, пар — AISI 304 (08Х18Н10). Стандарт для большинства водонагревателей.
- Агрессивная среда, пищевое производство — AISI 321 (12Х18Н10Т). Титан-стабилизированная, лучше держит циклические нагрузки.
- Воздух, масло, сухие среды — сталь 10. Дешевле, достаточна при отсутствии коррозионных факторов.
Накипь и ранний выход из строя часто объясняются не браком ТЭНа, а перегревом поверхности при недостаточной циркуляции теплоносителя или завышенной удельной мощностью. При 3,1 Вт/см² этот ТЭН не перегревает воду, если поток не перекрыт.
Что прислать для заказа аналога
- Полная маркировка ТЭНа (все буквы и цифры с корпуса)
- Длина общая и активная (мм) — при возможности
- Диаметр корпуса (мм) — лучше штангенциркулем
- Мощность и напряжение (с шильдика оборудования)
- Материал оболочки (если известно)
- Среда нагрева: вода, масло, воздух, пар, другое
- Фото ТЭНа и место установки (помогает уточнить присоединительные размеры)
Если маркировка не читается — присылайте фото. По внешнему виду, диаметру и длине подберём аналог. Работаем с нестандартными размерами и единичными заказами.
