ТЭН 170 А 10/5,0 Р 220: изготовление на заказ

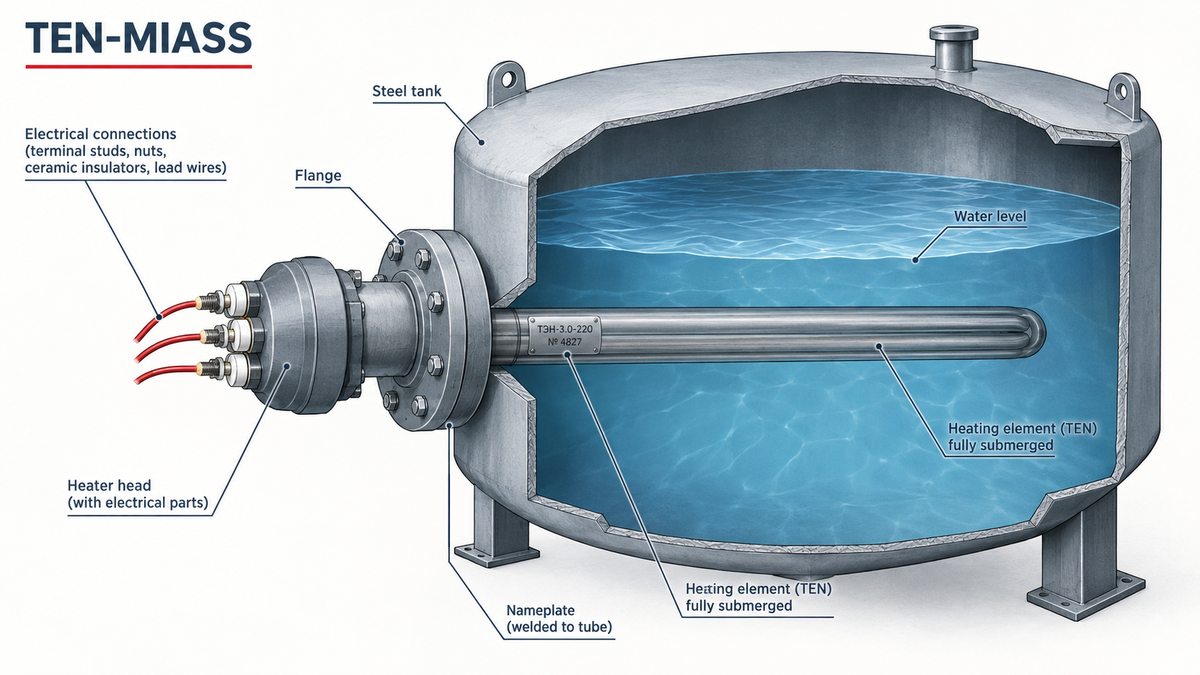

ТЭН 170 А 10/5,0 Р 220: прямой трубчатый нагреватель с развёрнутой длиной 1700 мм, диаметром трубки 10 мм и мощностью 5 кВт на 220 В. Делаем такой по фото старого элемента или чертежу за 7-14 рабочих дней, от 1 штуки. При этих размерах удельная нагрузка получается 9,4 Вт/см²: норма для проточной воды, но почти вдвое выше допустимого для стоячего бака на поддержание температуры.
Маркировка короче, чем кажется
Шесть символов в строке «ТЭН 170 А 10/5,0 Р 220» описывают геометрию и электрику нагревателя без единого лишнего знака:
| Код | Значение |
|---|---|
| 170 | Активная (развёрнутая) длина трубки, 1700 мм |
| А | Форма: прямой одноходовой стержень без изгибов |
| 10 | Наружный диаметр трубки, мм |
| 5,0 | Номинальная мощность, кВт |
| Р | Код исполнения вывода контактов по конкретному чертежу заказа |
| 220 | Напряжение питания, В |
Буква после мощности в нашей маркировке не стандартизирована на уровне ГОСТ одним значением: это внутренний код той партии чертежей, по которой заказывали нагреватель. Для точного повторения проще прислать фото шильдика или сам чертёж, тогда подберём тот же тип вывода, резьбу и длину выводов, не гадая по одной букве.
Для какой среды держит нагрузку
Удельная поверхностная мощность (ваттная нагрузка) считается по формуле q = P / (π·d·L), где P: мощность в ваттах, d и L: диаметр и длина активной части в сантиметрах. Для ТЭН 170 А 10/5,0 Р 220: площадь активной части S = π × 1 × 170 = 534 см², q = 5000 ÷ 534 = 9,4 Вт/см².
| Среда | Допустимая q, Вт/см² | Подходит ли 9,4 Вт/см² |
|---|---|---|
| Вода проточная, с циркуляцией | 8-12 | Да, середина диапазона |
| Вода стоячая, бак на поддержание t | 3-5 | Нет, перегруз почти в 2 раза |
| Масло минеральное | 2,5-3,5 | Нет, перегруз почти в 3 раза |
| Пар | 2,0-2,5 | Нет, прогар оболочки |
Расчёт сопротивления и тока
Номинальное сопротивление считается по закону Ома для мощности: R = U² / P.
| Параметр | Формула | Значение |
|---|---|---|
| Номинальное сопротивление | 220² ÷ 5000 | 9,7 Ом |
| Допуск мощности по ГОСТ 13268-88 | +5 % / -10 % | 4500-5250 Вт |
| Коридор сопротивления | 48400 ÷ 5250 ... 48400 ÷ 4500 | 9,2-10,8 Ом |
| Номинальный ток | 5000 ÷ 220 | 22,7 А |
Коридор несимметричный, потому что сам допуск мощности несимметричен: плюс 5 % сверху и минус 10 % снизу. При приёмке партии мультиметр на пределе 200 Ом должен показывать значение внутри 9,2-10,8 Ом. Меньше нижней границы: частичное замыкание витков спирали. Больше верхней: подгорел контакт или часть нити уже выработалась.
Что происходит после чертежа: этапы изготовления
От заявки до отгрузки ТЭН 170 А 10/5,0 Р 220 проходит один и тот же маршрут:
- Согласование спецификации. Длина, диаметр, мощность, напряжение, материал оболочки, тип вывода: фиксируем по присланному чертежу или образцу.
- Сборка спирали и трубки. Нихромовая нить наматывается под расчётное сопротивление, вставляется в трубку нужного диаметра и материала.
- Засыпка и опрессовка. Внутреннее пространство заполняется периклазом (магнезитом), трубка обжимается на прокатном стане, так плотность набивки держит теплопередачу и изоляцию одновременно.
- Контактный узел. Монтируются выводы, изоляторы, при необходимости фланец или штуцер под посадочное место.
- Контроль. Замер сопротивления (должен попасть в расчётный коридор) и проверка изоляции между выводами и корпусом мегаомметром.
- Упаковка и отгрузка. СДЭК или ПЭК по России и Казахстану, срок 7-14 рабочих дней от подтверждения спецификации.
Чем отличаются соседние размеры
Диаметр 10 мм в нашей линейке встречается на разных длинах и мощностях, это помогает понять, где заканчивается один типоразмер и начинается другой:
| Длина, мм | Мощность, кВт | Комментарий |
|---|---|---|
| 900 | 2,6 | Короче и слабее, для баков меньшего объёма |
| 1250 | 3,0 | Средний типоразмер той же серии |
| 1700 | 5,0 | Наш случай, ТЭН 170 А 10/5,0 Р 220 |
| 1950 | 4,0 | Длиннее, но слабее: нагрузка ниже |
| 2000 | 5,0 | Та же мощность, но трубка на 300 мм длиннее, нагрузка около 8 Вт/см² вместо 9,4 |
Разница между 1700 и 2000 мм при одинаковой мощности в 5 кВт это как раз запас по нагрузке. Если планируете ставить нагреватель не в поток, а в более спокойную среду, длиннее выходит безопаснее.
Что прислать нам для расчёта
- Фото старого элемента с видимой маркировкой или шильдиком, либо чертёж
- Точные посадочные размеры: диаметр фланца или штуцера, резьбу, расстояние между выводами
- Среду применения: вода проточная или стоячая, пар, масло, воздух
- Материал оболочки, если он принципиален (по умолчанию углеродистая сталь)
- Количество и желаемый срок отгрузки
Диаметр 10 мм не входит в типовой публичный калькулятор (там трубчатые считаются для 13 и 16 мм), поэтому цену на точный аналог называем после фото или чертежа, в день обращения.
Нужен точный аналог ТЭН 170 А 10/5,0 Р 220 или другой типоразмер?
Пришлите фото маркировки или чертёж, сделаем копию сгоревшего элемента или подберём размер под вашу среду. От 1 шт., 7-14 рабочих дней.
Оформить заказЧастые вопросы
Похожий расчёт сопротивления и допуска по ГОСТ подробно разобран на примере ТЭНа 1 кВт: сопротивление ТЭНа 1 кВт на 220 В. Про то, как считается ваттная нагрузка для разных сред, отдельная статья ваттная нагрузка ТЭНа.
