ТЭН 140 А 8/0,5 S 220 в защитном оцинкованном корпусе: производство по чертежу заказчика
Короткий ответ. 140 — развёрнутая длина трубки 140 см до гибки, А — контактный стержень 40 мм, 8 — диаметр оболочки в мм, 0,5 — мощность в кВт, S — среда (воздух и газы до 450°C, оболочка из углеродистой стали), 220 — напряжение. Холодное сопротивление 96,8 Ом, по ГОСТ 13268-88 рабочий коридор 92,2–107,6 Ом. Оцинкованный корпус — отдельный наружный кожух: он защищает стальную трубку от ударов и конденсата, но не меняет среду нагрева внутри самого ТЭНа.

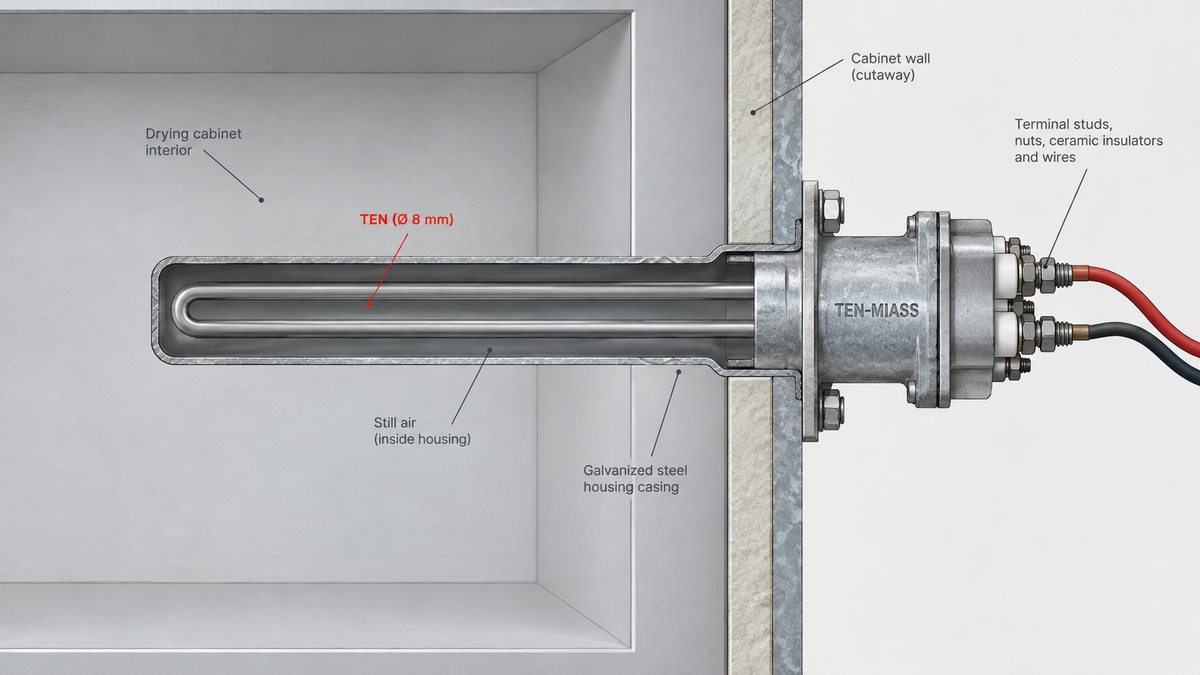

Трубчатый нагреватель внутри защитного оцинкованного кожуха: контакты выведены на сухую сторону
Что означает каждый символ в ТЭН 140 А 8/0,5 S 220
Схема маркировки по ГОСТ 13268-88 читается слева направо: тип, развёрнутая длина в сантиметрах, буква длины контактного стержня, диаметр оболочки, через дробь — мощность, затем буква среды и напряжение. Форму гибки в конце указывают только для гнутых водяных ТЭНов — в нашей маркировке её нет, трубка идёт прямым стояком в раме кожуха.
| Символ | Значение |
|---|---|
| ТЭН | Трубчатый электронагреватель, одиночный, не блок и не оребрённый |
| 140 | Развёрнутая длина трубки — 140 см (1,4 м) до гибки |
| А | Длина контактного стержня — 40 мм |
| 8 | Диаметр оболочки — 8 мм |
| 0,5 | Номинальная мощность — 0,5 кВт (500 Вт) |
| S | Среда — воздух и газы до 450°C, оболочка из углеродистой стали |
| 220 | Номинальное напряжение — 220 В |
Длина контактного стержня и буква среды — таблицы
Буква после длины задаёт, сколько металла стержня торчит из кожуха наружу — туда садится изолятор и клемма:
| Буква | Длина стержня, мм |
|---|---|
| A | 40 |
| B | 65 |
| C | 100 |
| D | 125 |
| E | 160 |
| F | 250 |
| G | 400 |
| H | 630 |
Буква после мощности — среда нагрева и материал оболочки:
| Буква | Среда | Материал оболочки |
|---|---|---|
| Х | Вода, слабые растворы (pH 5–9) | Медь, латунь |
| J (П) | Вода, растворы кислот (pH 5–7) | Нержавеющая сталь |
| Р | Вода, растворы щелочей (pH 7–9) | Углеродистая сталь |
| S | Воздух, газы до 450°C | Углеродистая сталь |
| Т | Воздух, газы выше 450°C | Нержавеющая жаропрочная сталь |
Сопротивление и ток: что покажет мультиметр
Считается через закон Ома для мощности: R = U² / P.
Это холодное сопротивление нового ТЭНа. ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5% / −10% от номинала. Для 0,5 кВт это 450–525 Вт, а пересчёт через R = U²/P даёт несимметричный коридор сопротивления:
| Параметр | Нижняя граница | Номинал | Верхняя граница |
|---|---|---|---|
| Мощность, Вт | 450 | 500 | 525 |
| Сопротивление, Ом | 92,2 | 96,8 | 107,6 |
| Ток, А | 2,05 | 2,27 | 2,39 |
Мультиметр на пределе 200 Ом внутри 92–108 Ом — нагреватель исправен. Ниже 92 — короткое по виткам спирали, разбирать дальше бессмысленно. Выше 108 — подгорел контакт или частично выгорела нить, мощность уже упала.
Зачем нужен отдельный оцинкованный корпус, если оболочка уже стальная
Буква S в маркировке — это допуск трубки работать в воздухе до 450°C, и материал подобран под эту задачу: углеродистая сталь дешевле нержавейки и для сухого горячего воздуха её запаса прочности достаточно. Но эта же сталь снаружи, в месте монтажа, встречается не с сухим воздухом внутри камеры, а с конденсатом, брызгами при мойке оборудования, случайным ударом инструментом или ногой техника при обслуживании. От этого среда S не защищает — она описывает, что происходит внутри трубки, а не то, что творится вокруг неё.
Отдельный оцинкованный кожух решает три задачи сразу:
- Механическая защита. Тонкая трубка диаметром 8 мм гнётся и повреждается легче, чем толстая. Кожух берёт удар на себя.
- Коррозия снаружи. Цинковое покрытие кожуха держит ресурс в сырых и агрессивных по влажности помещениях — цехах с мойкой, вентиляционных камерах, уличных установках — там, где голая углеродистая сталь трубки за сезон покроется рыжим налётом.
- Крепёж и разводка. В кожухе готовые отверстия под фланец, кронштейн и вывод проводов — не нужно сверлить рядом с горячей трубкой на объекте.
Дешевле сделать трубку из стали и защитить её снаружи кожухом, чем сразу брать нержавеющую оболочку: нержавейка не нужна самому ТЭНу (воздух, не агрессивная химия), а кожух защищает именно то, чего не видно по маркировке, — условия вокруг места установки.
Ваттная нагрузка: не перегреется ли тонкая трубка
Активная (греющая) длина трубки — это развёрнутая длина без контактных стержней с двух сторон: 1400 мм − 2×40 мм = 1320 мм. Площадь активной части:
Для спокойного воздуха рабочий диапазон ваттной нагрузки — 2,0–3,0 Вт/см², для воздуха с обдувом (калорифер, вентилятор) — 5,0–7,0 Вт/см². Наши 1,5 Вт/см² ниже даже нижней границы для спокойного воздуха: трубка длинная и тонкая относительно своей мощности, греется мягко, без локальных перегревов и без риска пережечь нихромовую спираль. Для деликатного нагрева — сушильные камеры, инкубаторы — это плюс, а не недобор: запас по температуре оболочки больше, ресурс выше.
Где применяется такая сборка
Низкая мощность на длинной тонкой трубке с защитным кожухом — типичный профиль для:
- Сушильных шкафов и камер с мягким подогревом воздуха
- Инкубаторов и брудеров — равномерный прогрев без пересушивания воздуха локально
- Тепловых завес малой производительности и вентиляционных каналов
- Климатических камер и испытательных стендов
- Бытовых и полупромышленных сушилок, где кожух нужен для безопасности обслуживающего персонала
Изготавливаем от 1 штуки по присланному чертежу или образцу — минимальная партия не требуется, кожух можно заказать вместе с ТЭНом или отдельно взамен повреждённого.
Сколько стоит и как заказать
По нашему калькулятору цен, уровень «норма», гладкие трубчатые ТЭНы такой длины попадают в диапазон 2200–14660 ₽ в зависимости от диаметра и материала оболочки — короткий ТЭН 0,5 кВт диаметром 8 мм ложится в нижнюю часть этого диапазона. Оцинкованный кожух считается отдельно по чертежу: цена зависит от толщины металла, раскроя и способа крепления, типового прайса на него нет.
Цены при закупке от 10 шт. Точный расчёт — в день обращения, по фото или чертежу.
Что прислать для расчёта
- Фото или эскиз старого ТЭНа и/или кожуха с видимой маркировкой
- Развёрнутую длину трубки и диаметр оболочки
- Мощность и напряжение
- Среду и температуру применения (спокойный воздух или с обдувом)
- Нужен ли кожух: материал и толщина металла, способ крепления, место вывода проводов
- Количество штук и срок, если он важен
