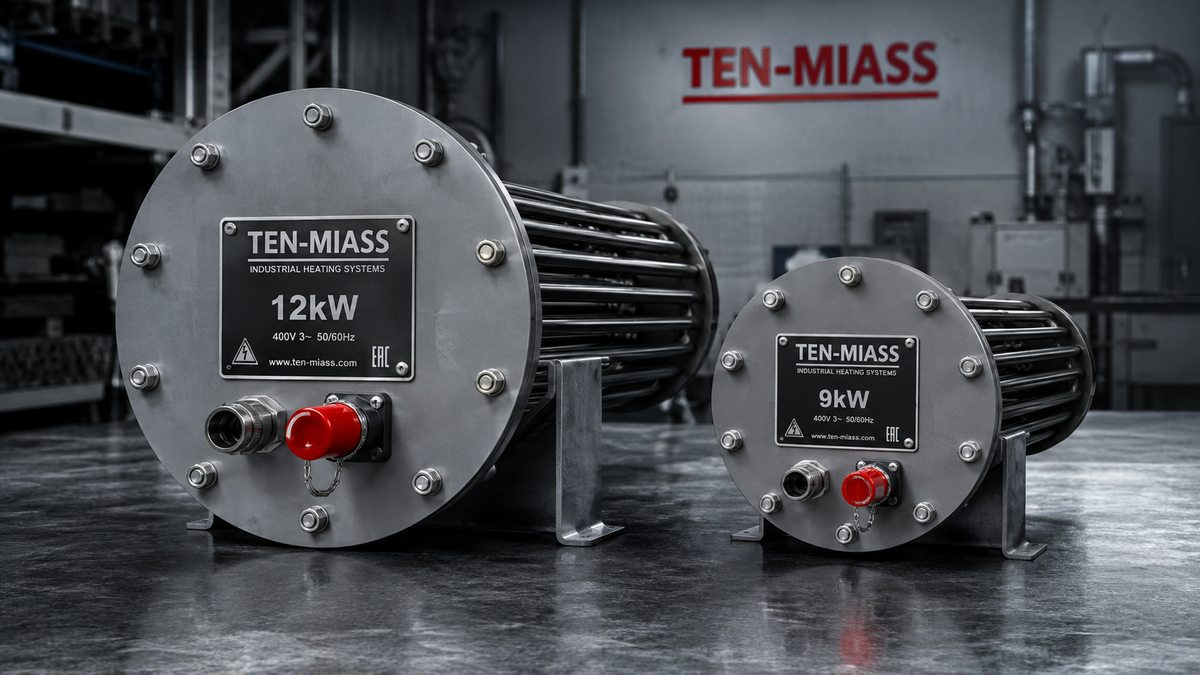

Замена ТЭНа 12 кВт на 9 кВт: что меняется в расчётах, автомате и геометрии

Опубликовано 1 сентября 2026 · ТЭН-Миасс

На прошлой неделе пришёл запрос от сервисника котельной: в водонагревателе стоит ТЭН 12 кВт, автоматика постоянно выбивает, нагреватель уже второй раз за год горит. Хочет поставить 9 кВт. Вопрос один: что изменится и как не ошибиться с размерами.

Это не единичная ситуация. Замена ТЭН на меньшую мощность встречается чаще, чем кажется. Разбираем конкретику: почему снижают мощность, что нужно проверить, как пересчитать время нагрева и что делать с автоматом.

Зачем снижают мощность с 12 кВт до 9 кВт

Причин несколько, и они не абстрактные.

Перегрев теплоносителя у поверхности трубки. В ёмкостях до 300-400 литров ТЭН 12 кВт создаёт локальный перегрев. Температура на стенке трубки при 12 кВт может на 40-60°C превышать среднюю температуру воды в баке. Это ускоряет накипь и сокращает ресурс. ТЭН 9 кВт с той же геометрией даёт меньшую удельную мощность на сантиметр поверхности — накипь нарастает медленнее.

Нагрузка на сеть и автоматику. Для 380В при 12 кВт расчётный ток: I = P / (√3 × U) = 12 000 / (1,732 × 380) = 18,2 А. Если контактор или термостат рассчитан на 16А — он работает на пределе. При 9 кВт ток падает до 13,7А — запас появляется.

Экономия электроэнергии. Снижение на 25% по потреблению при тех же рабочих задачах. Актуально для объектов с дорогим тарифом или со штрафом за превышение мощности.

Ограничения сети. Реальный случай: на объекте нет возможности тянуть кабель 4 мм², есть только 2,5 мм². При 12 кВт 380В это уже на пределе, при 9 кВт — с запасом.

Что нужно проверить перед заменой

Главная ошибка — взять ТЭН 9 кВт «похожего вида» и попытаться поставить вместо 12 кВт. Если геометрия не совпала, получите либо негерметичный стык, либо ТЭН, который просто не встанет на место.

Проверяйте последовательно:

Тип крепления. Резьбовой или фланцевый. У резьбовых — диаметр и шаг резьбы (G1, G1½, G2, M45 и т.д.). У фланцевых — диаметр фланца, межосевое расстояние отверстий, количество болтов. Это первый и главный параметр.

Длина рабочей части. Это длина погружаемой секции от точки крепления до торца. Для 12 кВт бывает 800-1000 мм, для 9 кВт — от 600 мм. Если новый ТЭН короче, он не дотянется до нижней части ёмкости — теплообмен ухудшится. Если длиннее — упрётся в стенку или дно. Длина должна совпасть или отличаться не более чем на 20-30 мм при наличии места.

Диаметр трубки. Стандартные значения: 8, 10, 12, 14, 16, 18, 22 мм. На мощность влияет меньше, на удельную нагрузку — напрямую. При той же длине и меньшей мощности удельная мощность на квадратный сантиметр поверхности снижается — это плюс.

Расположение клемм (выводов). У фланцевых ТЭН выводы могут идти в один ряд или в два. Расстояние между ними фиксировано. Если новый ТЭН с другим расположением клемм — придётся переделывать подключение.

Напряжение и схема подключения. 12 кВт на 220В = ток около 54А — практически нереально без специальной проводки. В реальности 12 кВт — это почти всегда 380В: три ТЭНа по 4 кВт или один трёхфазный. При замене 9 кВт на 380В тоже три секции по 3 кВт. Схема треугольник или звезда — уточняйте по старой схеме подключения.

Расчёт времени нагрева: 12 кВт против 9 кВт

Формула нагрева жидкости:

где c — удельная теплоёмкость воды (4190 Дж/(кг·°C)), m — масса в кг, ΔT — разница температур в °C, P — мощность в Вт.

Пример: нагреть 200 л воды с 20°C до 80°C (ΔT = 60°C).

Разница — 23 минуты на 200 л. Или иначе: снижение мощности на 25% увеличивает время нагрева на 33%. Это строго математически — из формулы, не из практических наблюдений.

Для большинства задач (подогрев воды для мойки деталей, нагрев масляной ванны, работа водонагревателя в ночное время) разница в 20-25 минут некритична. Если нужна скорость — смотрите в сторону двух ТЭНов по 6 кВт с возможностью отключения одного при выходе на рабочую температуру.

Автомат и проводка

Ток трёхфазной нагрузки считается по формуле I = P / (√3 × U). Для 9 кВт 380В: 9000 / (1,732 × 380) = 13,7 А. С коэффициентом запаса 1,25 получаем 17,1 А — ближайший стандартный номинал автомата 20А.

При замене с 12 кВт на 9 кВт автомат 380В можно уменьшить с 25А до 20А. Это не обязательно, но даёт лучшую защиту линии. Кабель при этом менять не нужно: если он уже проложен под 12 кВт, для 9 кВт он с запасом.

Однофазные 12 кВт и 9 кВт на 220В встречаются крайне редко из-за тока в 40-55А — это требует специальной проводки. На практике такие мощности реализуются через 380В.

Почему ТЭН 9 кВт может прослужить дольше

Если взять ТЭН с той же длиной трубки и тем же диаметром, но мощностью 9 кВт вместо 12 кВт, удельная мощность на поверхности снизится пропорционально. Удельная мощность (Вт/см²) — это нагрузка на единицу площади поверхности трубки.

Для водонагревателей норма: до 5-8 Вт/см² для воды, до 3-5 Вт/см² для вязких сред. При 12 кВт на типичной длине 800 мм удельная мощность легко превышает 8 Вт/см². При 9 кВт — уже 6-7 Вт/см².

Что это даёт на практике: меньше термических напряжений на оболочке, накипь нарастает медленнее (скорость нарастания зависит от температуры поверхности, а не от температуры воды в баке), меньше вероятность пробоя изоляции через микротрещины от термоциклирования.

Не стоит этим злоупотреблять и снижать мощность до минимума — слишком медленный нагрев тоже создаёт проблемы (продление контакта среды с горячей поверхностью при низком конвективном потоке). Оптимум для воды — 3-6 Вт/см².

Что изменится в работе оборудования

Кроме очевидного замедления нагрева, важны ещё два момента:

Термостат и автоматика. Если регулятор настроен на гистерезис с учётом инерции ТЭН 12 кВт (то есть он отключает ТЭН чуть раньше достижения заданной температуры, зная что тот «доберёт» остатком тепла), при замене на 9 кВт настройки могут потребовать корректировки. Тепловая инерция у 9 кВт меньше — отключение можно делать ближе к заданной точке.

Потребление электроэнергии. Если режим работы цикличный (нагрел — выключился — нагрел снова), то за одинаковый результат оба ТЭНа потратят одинаковое количество энергии — физика одинакова. Экономия реальна только если 12 кВт реально избыточен для задачи и часть нагрева была лишней.

Типичные ошибки при замене

Видели все варианты. Самые частые:

«Похожий по виду» без замеров. ТЭН с G1½ резьбой не встанет вместо G2. Фланец 80×80 не сядет вместо 100×100. Всегда снимать старый ТЭН и замерять.

Снижение длины рабочей части. Если взять более короткий ТЭН, нижняя часть ёмкости не будет нагреваться. В водонагревателе это означает холодную зону внизу и перегрев вверху. Длина должна совпадать.

Не проверять изоляцию после установки. После монтажа нового ТЭН и до включения — замерить сопротивление изоляции мегаомметром. Норма: не менее 1 МОм (для новых ТЭН обычно 20+ МОм). Если меньше — проблема с уплотнением или трубкой.

Оставить старый автомат 25А. Работать будет, но защита линии станет хуже. При 9 кВт 380В автомат 20А — правильный выбор.

Чек-лист: что прислать для заказа ТЭН 9 кВт на замену

По этим данным изготовим ТЭН, который встанет без переделок. Срок — 7-14 рабочих дней, отгрузка СДЭК или ПЭК по всей России.

Часто задаваемые вопросы

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
