ТЭН 1,86 м по контактам, 1,83 по фланцу — точный замер

1,86 м по контактам и 1,83 м по фланцу. Разница 3 см. Это не ошибка замера и не погрешность рулетки. Это длина холодного конца с каждой стороны: по 15 мм.

Разбираем, что означают эти два размера, чем они отличаются и почему оба нужны производителю для изготовления точного аналога.

Два размера — два смысла

Длина по контактам (или «общая длина трубки») — расстояние от одного выводного стержня до другого. Это полный габарит нагревателя от края до края. Включает активную зону и холодные концы с обеих сторон.

Длина по фланцу (или «рабочая длина», «монтажный размер») — расстояние от опорной плоскости фланца до конца трубки. По этому размеру ТЭН устанавливается в оборудование. Именно он определяет, насколько глубоко нагреватель погружается в рабочую среду.

В нашем примере: 1,86 м минус 1,83 м = 3 см. Это суммарная длина обоих холодных концов. Значит, с каждой стороны по 15 мм холодной зоны.

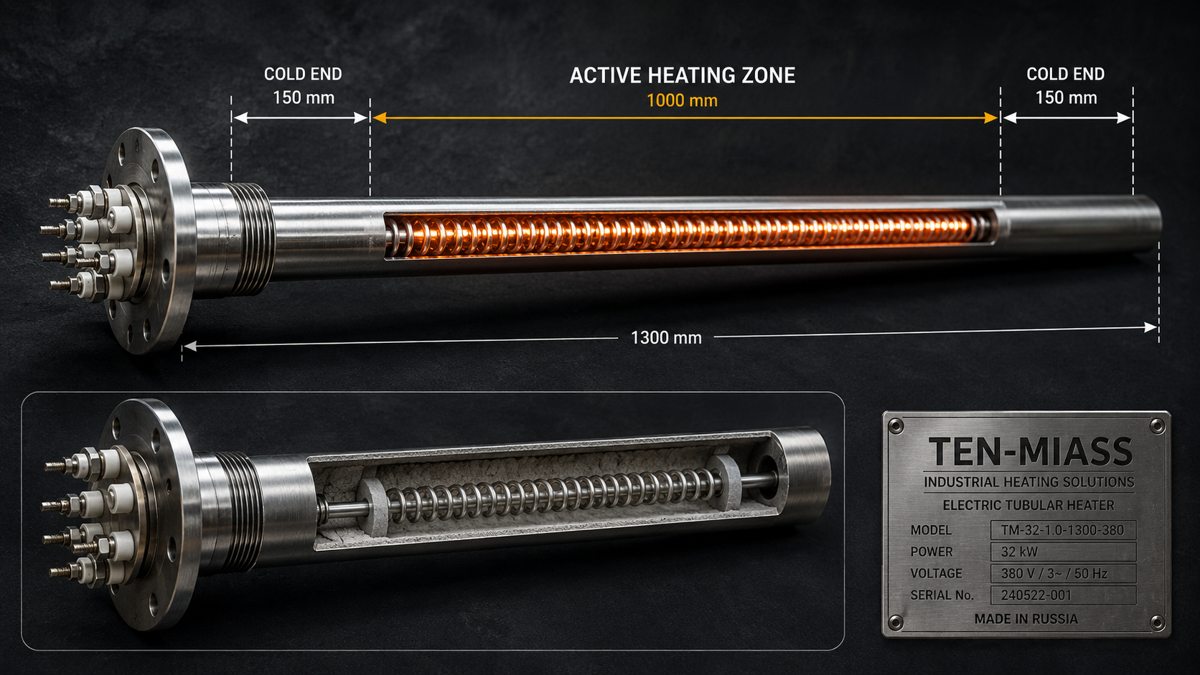

Что такое холодный конец

Холодный конец — неактивный участок трубки между фланцем и контактным стержнем. В этой зоне спираль не проходит, нагрева нет. Конструктивно он нужен для двух вещей:

• вывести контакты за пределы нагреваемой среды, чтобы изоляция и клеммы не работали при высокой температуре;
• дать место для уплотнительного узла на фланце или резьбе.

Длина холодного конца задаётся при изготовлении. На разных ТЭН она разная: бывает 10 мм, бывает 50 мм, бывает 100 мм и больше. Зависит от конструкции оборудования, температуры среды, типа крепления.

Как замерить правильно

Работающий ТЭН замерять не нужно. Берёте вышедший из строя нагреватель, кладёте на ровную поверхность и делаете три замера:

Если маркировку на старом ТЭН можно прочитать, сфотографируйте её отдельно. Там часто зашифрованы диаметр, мощность, материал и длина активной зоны. По этим данным подтверждаем параметры и исключаем двойной счёт.

Частая ошибка при замене

Поставщику называют только один размер: «нужен ТЭН на 1,83 метра». Производитель понимает это как длину по фланцу и делает трубку нужного монтажного размера, но с другим холодным концом. В итоге ТЭН встаёт по монтажному размеру, но контакты оказываются не там, где ожидалось.

Или наоборот: называют 1,86 м как единственный размер. Производитель принимает это за рабочую длину и делает ТЭН на 30 мм длиннее нужного. В оборудование не входит.

Оба размера нужны всегда. Именно по их соотношению задаётся длина холодного конца при намотке спирали.

Что передать производителю

Минимальный набор для точного расчёта и изготовления:

• длина по контактам;
• длина по фланцу;
• диаметр трубки;
• тип и размер фланца или резьбы;
• мощность (в кВт) и напряжение (220 В или 380 В);
• материал оболочки (если известен) или рабочая среда.

Если ТЭН с фигурной формой (U-образный, спиральный, с изгибами), нужны также форма и радиусы изгибов. В таком случае лучше приложить фотографию с рулеткой или простой эскиз от руки.

Срок изготовления по этим данным: 7-14 рабочих дней. Минимальная партия: 1 штука.
