ТЭН 1,2 кВт: характеристики, цена и промышленные применения

ТЭН мощностью 1,2 кВт — компактный трубчатый электронагреватель, рассчитанный на технологические узлы с малым теплосъёмом: масляные картеры, шкафы автоматики, небольшие сушильные и лабораторные установки. В сегменте B2B такой нагреватель редко работает как самостоятельный узел — чаще он встраивается в бак, пресс-форму или воздуховод, поэтому решающее значение имеют не только мощность, а геометрия, материал оболочки и тип присоединения. Ниже — параметры, расчёт сопротивления, допустимые среды и пример подбора с заменой серийного образца на нагреватель под чертёж.

Технические характеристики ТЭН 1,2 кВт по ГОСТ 13268-88

Базовые характеристики промышленного ТЭН 1,2 кВт нормируются ГОСТ 13268-88. Важный параметр — допуск по мощности: +5…−10%. Поскольку сопротивление обратно пропорционально мощности, допуск по сопротивлению получается несимметричным: от −4% до +11%. Это означает, что ТЭН с номиналом 1,2 кВт может реально выдавать от 1,08 до 1,26 кВт без риска забраковать партию.

Для однофазного ТЭН ток рассчитывается как I = P / U: при 1,2 кВт и 220 В это ≈ 5,45 А. При включении трёх нагревателей по 1,2 кВт в звезду с линейным напряжением 380 В, линейный ток находится по формуле I_л = P / (√3 × U_л) = 3600 / (1,73 × 380) ≈ 5,5 А — те же 5,5 А на фазу, что удобно для типовых автоматических выключателей на 6 А.

Конструктивные исполнения и материалы оболочки

Внутри любого ТЭН — нихромовая спираль, запрессованная в магнезитовую засыпку (периклаз). Снаружи — металлическая трубка. Выбор стали определяется средой, в которой будет работать нагреватель:

• Сталь 10 — для воздуха, масла, сухих неагрессивных сред. Рабочая температура до 300 °C. Самый экономичный вариант для масляных картеров и шкафов обогрева.
• AISI 304 (08Х18Н10) — вода и пар до 200 °C. Универсальная нержавейка для большинства жидкостных ванн и баков.
• Цельнотянутая труба 12Х18Н10Т — пищевые среды, слабоагрессивные растворы, где важна коррозионная стойкость и отсутствие примесей металла в продукте.
• Чистый титан — для хлоридов, кислот, гальванических ванн и морской воды. Применяется, когда нержавейка за месяц теряет толщину стенки.

Для ТЭН 1,2 кВт, как правило, достаточно одиночного штуцера с мелкой резьбой. Если же по техническому заданию требуется блок из нескольких нагревателей (например, 6 × 1,2 кВт = 7,2 кВт в одном фланце), применяются фланцы с крупной резьбой: G1.5", G2", M48×2, M56×2, M64×3. Для компактных мощностей это редкая конфигурация, но изготовление под чертёж закрывает и такую задачу.

Где применяется ТЭН 1,2 кВт в промышленности

Типовые промышленные узлы, где достаточно нагревателя 1,2 кВт, не имеют ничего общего с бытовым бойлером:

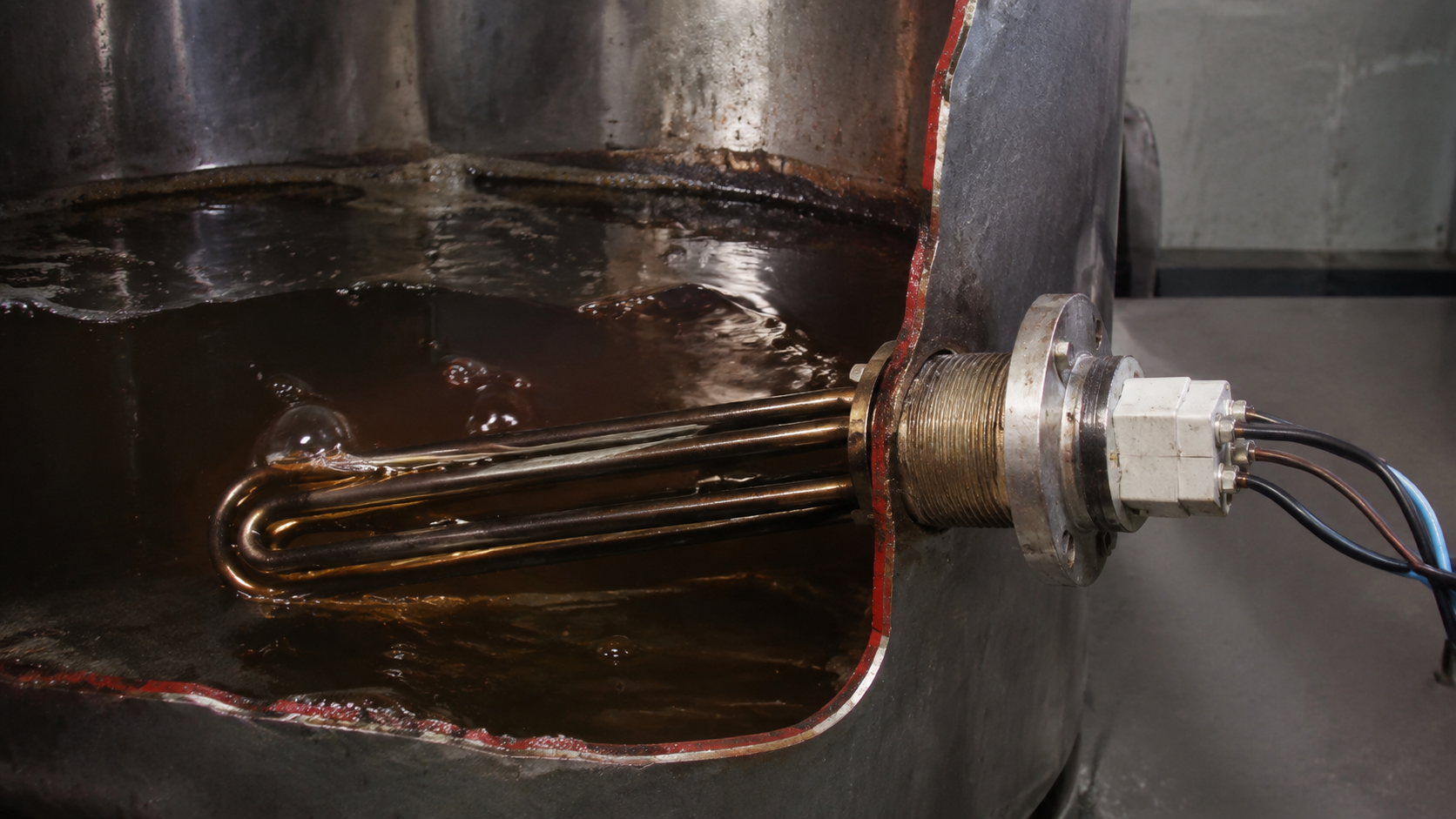

• Масляные картеры редукторов и гидробаки. Подогрев масла до рабочей вязкости при холодном пуске — особенно актуально для открытых площадок и цехов без отопления.
• Шкафы управления и электрощитовые. Нагреватель 1,2 кВт с термостатом удерживает температуру выше точки росы, исключая конденсат на контактах и пускателях.
• Небольшие гальванические ванны. Для растворов объёмом до 50 л используется титановый ТЭН на 1,2 кВт — он стойкий к парам кислот и хлоридам.
• Сушильные шкафы лабораторного и полупромышленного типа. ТЭН из стали 10 с оребрением нагревает воздух до 300 °C для сушки сырья, оснастки, деталей после мойки.
• Антиобледенение технологических площадок и водостоков. Патронные ТЭН 1,2 кВт встраиваются в греющие кабели и обогревают лотки, трубы, наклонные плоскости.

Во всех случаях мощность 1,2 кВт — расчётная, а не «магазинная». Если среда агрессивная, а температура выше стандартной, меняется материал трубки, а не мощность.

Расчёт мощности: почему серийный 1,2 кВт не всегда оптимален

Вот типичная производственная ситуация. Технологу нужно нагреть масло в ванне объёмом 40 кг с 5 °C до 60 °C за 1 час. Теплоёмкость масла около 1,8 кДж/(кг·°C), перепад температуры — 55 K. Тепловая нагрузка:

Q = 40 × 1,8 × 55 = 3960 кДж.

С учётом потерь через стенки и зеркало (примем 20%) требуется 4750 кДж. Мощность нагревателя: P = 4750 / 3600 ≈ 1,32 кВт. Готовый ТЭН на 1,2 кВт не обеспечит нагрев за заданный час — понадобится не 60, а около 72 минут. Логичнее заказать ТЭН на 1,4 кВт с тем же посадочным диаметром, например M22×1.5.

Было: серийный ТЭН 1,2 кВт, время достижения режима — 1,2 ч.
Стало: ТЭН 1,4 кВт по тому же чертежу, время — 1,0 ч, производительность линии сохранена.

При этом никто не мешает поставить в то же отверстие ТЭН 1,2 кВт, если время выхода на режим не критично. Выбор за инженером, но заводское изготовление по ТЗ позволяет отрегулировать мощность под реальный объём и среду.

Цена ТЭН 1,2 кВт: из чего складывается и как заказать нестандарт

Цена не является константой «1,2 кВт = X рублей». На стоимость влияют:

• материал оболочки (сталь 10 — минимальная цена, титан — максимальная);
• длина и диаметр корпуса (от 30 до 6000 мм, от 4 до 32 мм);
• тип присоединения — штуцер, фланец или патронная конструкция;
• наличие встроенной термопары (типа K, J или T) для контроля температуры;
• требования взрывозащиты (Ex-d) или степень защиты IP65/IP68;
• партия — от 1 штуки.

Сравнивать цену с сетевым ТЭНом из магазина бессмысленно: серийный нагреватель рассчитан на усреднённые условия, а ТЭН под чертёж учитывает геометрию бака, напряжение питающей сети и химический состав среды. Заказ по фото или по размерам старого ТЭНа позволяет воспроизвести нестандартную геометрию, которая в рознице не встречается.

FAQ

ТЭН 1,2 кВт — какое сопротивление?
Для однофазного ТЭН на 220 В сопротивление составляет R = 220² / 1200 ≈ 40 Ом. Допуск по сопротивлению — −4% / +11% по ГОСТ 13268-88.

На какое напряжение бывает ТЭН 1,2 кВт?
Стандартно — 220 В для однофазной сети. В трёхфазной звезде суммарный блок из трёх элементов по 1,2 кВт работает при линейном напряжении 380 В, каждый элемент — на 220 В относительно нейтрали.

Какая резьба у ТЭН 1,2 кВт?
Для одиночного нагревателя — штуцеры G1/2", G3/4", M14×1.5 или M22×1.5 (мелкая резьба). Если 1,2 кВт — это одна секция блок-ТЭН, то фланец будет с крупной резьбой: G1.5", G2", M48×2 и т.д.

Можно ли заказать ТЭН 1,2 кВт с нестандартной длиной?
Да. Диапазон изготовления — от 30 до 6000 мм, диаметр — от 4 до 32 мм. Партия от 1 штуки, срок типового изготовления — 5–10 дней.

Чем промышленный ТЭН 1,2 кВт отличается от бытового?
Промышленный проектируется под конкретную среду, напряжение и посадочное место. Он не встраивается в бойлер или стиральную машину, а монтируется в масляный бак, шкаф автоматики, гальваническую ванну или сушильную камеру. Материал оболочки выбирается по агрессивности среды, а не по ценнику.

Отправьте чертёж, эскиз или фото старого ТЭН в ТЭН-Миасс — инженер подберёт материал и мощность под вашу технологическую среду, расчёт сделаем бесплатно.
