ТЭН 0,25 кВт 220 В с термостатом: как подобрать и заказать

ТЭН 250 Вт на 220 В держит ток около 1,1 А и сопротивление 193,6 Ом. С капиллярным термостатом датчик-колбу ставят в среде рядом с нагревательной частью, но не касаясь её напрямую, а корпус термостата с контактами остаётся снаружи, на сухой стороне. С биметаллическим термостатом всё проще: диск крепится прямо на оболочке ТЭНа или на стенке бака. От диапазона срабатывания и точки установки зависит, будет ли прибор греть ровно столько, сколько нужно, или отключаться не вовремя.

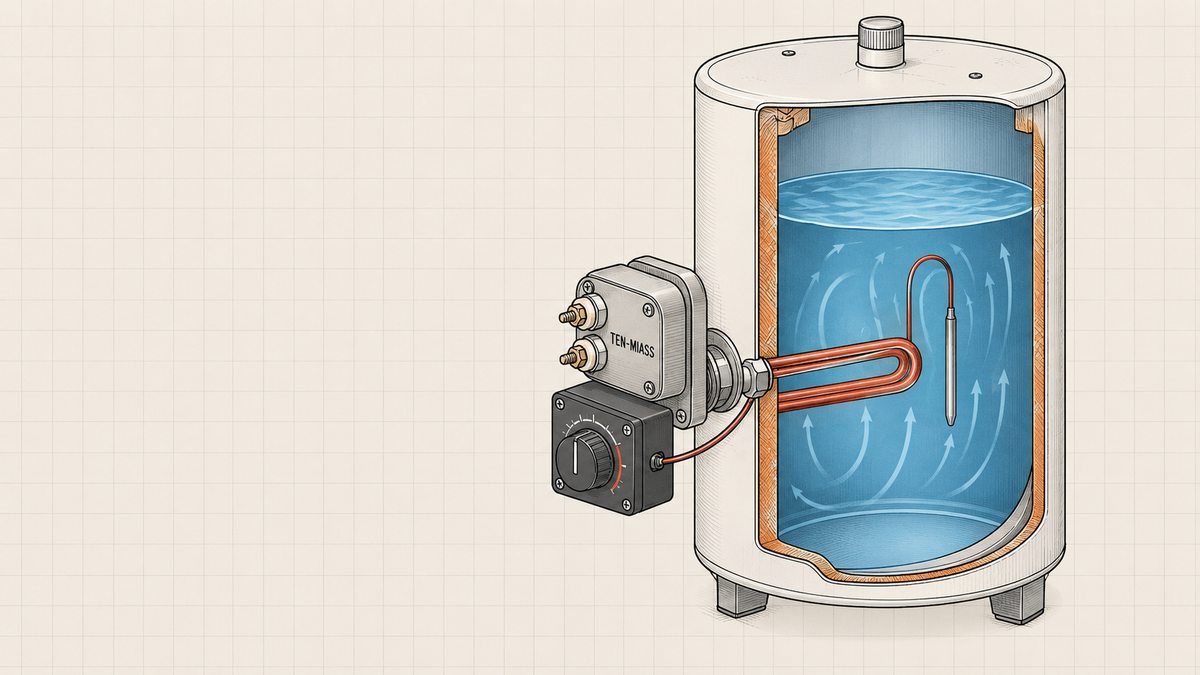

Трубка ТЭНа и капиллярный датчик термостата: внутри бака, под водой. Клеммы и корпус термостата: снаружи, на сухой стороне стенки.

Где применяют ТЭН 250 Вт с термостатом

При 250 Вт речь о мощности небольшого узла, а не целого бойлера. Такой нагреватель с встроенным термостатом ставят туда, где объём среды маленький и перегрев нужно гасить автоматически, без контроллера и без постоянного присмотра:

• малые водонагреватели и диспенсеры для воды (кулеры, мини-бойлеры на 3–10 литров)
• ванночки для парафина и воска в косметологии и депиляции
• инкубаторы и брудеры, подогрев небольшого объёма воздуха или воды
• подогрев в аквариумах и террариумах, если материал оболочки подходит под среду

Во всех этих случаях задача термостата одна: держать температуру в заданном интервале без дополнительной электроники. Разомкнул контакт при достижении порога, нагрев встал; остыло, включился снова.

Капиллярный или биметаллический термостат: чем отличаются

Выбор термостата зависит от того, нужна ли плавная настройка порога и где физически есть место для датчика.

Капиллярный термостат удобен, когда датчик физически нельзя разместить там же, где регулятор. Например, колба стоит в узкой ёмкости, а корпус с настройкой выведен на внешнюю панель. Биметаллический компактнее и дешевле, но под конкретную температуру срабатывания его настраивают один раз на производстве, а не крутят колёсиком на месте.

Пример расчёта для ТЭНа 250 Вт на 220 В

Ток считается по закону Ома для мощности:

I = P / U = 250 / 220 ≈ 1,1 А

Сопротивление считают через ту же формулу, развёрнутую под R:

R = U² / P = 220² / 250 = 48 400 / 250 = 193,6 Ом

Это цифра для нового холодного ТЭНа. ГОСТ 13268-88 нормирует допуск не по сопротивлению, а по мощности: +5 % / −10 % от номинала. Для 250 Вт это коридор 262,5–225 Вт. Пересчитав через R = U²/P для каждой границы, получаем несимметричный коридор сопротивления:

Если мультиметр на отключённом от сети и остывшем ТЭНе показывает значение вне диапазона 184–215 Ом, деталь либо не той мощности, либо уже деградировала: нить частично выгорела или витки замкнулись.

Куда ставить датчик термостата относительно нагревательной части

Точка установки датчика определяет, насколько термостат успевает отслеживать реальную температуру среды, а не локальный перегрев возле спирали.

• Слишком близко к трубке. Датчик реагирует на температуру именно у поверхности нагревателя, она всегда выше, чем средняя по объёму. Термостат отключает ТЭН раньше, чем прогрелась вся жидкость: на выходе недогретая среда при формально сработавшей защите.
• Слишком далеко от трубки. Датчик видит температуру с запозданием. Пока тепло дойдёт до него конвекцией, локально у спирали вода уже может перегреться выше расчётного предела, а это риск для пластиковых и тонкостенных ёмкостей.
• Рабочий вариант. Колба или диск находятся в той же зоне погружения, что и нагревательная часть, но на расстоянии нескольких сантиметров от самой горячей точки, в зоне, куда доходит основной поток конвекции.

Для вытянутых и узких ёмкостей (например, диспенсер воды) трубку и датчик лучше располагать на разной высоте, чтобы термостат измерял температуру уже перемешанной среды, а не струи у самой спирали.

Что путают с термостатом: терморегулятор и термопредохранитель

Термостат, терморегулятор и термопредохранитель решают разные задачи, хотя внешне иногда похожи.

• Термостат. Механический элемент многократного действия. Размыкает контакт при достижении порога, замыкает обратно при остывании. Это нормальный рабочий цикл, не авария.
• Терморегулятор. Чаще отдельный электронный блок с собственным датчиком, кнопками или дисплеем. Может управлять несколькими режимами, задавать гистерезис программно, иногда стоит в паре с простым термостатом как основная защита.
• Термопредохранитель. Одноразовая защита. Срабатывает при критическом перегреве корпуса ТЭНа и необратимо разрывает цепь. После срабатывания греть прибор уже не может, пока термопредохранитель не заменят.

Чек-лист: что прислать для расчёта ТЭНа с термостатом

1. Тип термостата: капиллярный или биметаллический, либо «на ваше усмотрение под задачу»
2. Диапазон температуры срабатывания (нижний и верхний порог или одна фиксированная точка)
3. Длина капиллярной трубки или посадочного места под термостат
4. Среда: вода, парафин, воздух, другая жидкость, и есть ли в ней соли или химически активные добавки
5. Габариты бака, диспенсера или ванночки, куда встаёт ТЭН
6. Желаемая мощность и напряжение, если 250 Вт на 220 В не окончательный вариант

Чем точнее эти шесть пунктов, тем меньше шансов, что термостат отключит нагрев раньше или позже нужного момента после установки.

Частые вопросы

Похожие темы по сопротивлению и термостатам: расчёт сопротивления ТЭНа 1 кВт на 220 В, капиллярный термостат 50–300 °C 16А/250В, биметаллический термостат KSD301 16А/250В 90°C и бойлер стал долго греть: накипь, ТЭН или термостат.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года.
