Таблица обозначения рабочей среды ТЭН: расшифровка, материалы, удельная мощность
Трубчатый электронагреватель — устройство, которое крайне чувствительно к среде, в которой работает. Один и тот же ТЭН мощностью 6 кВт в воде может служить десять лет, а в масле перегорит за два месяца. Поэтому в технической документации и в маркировке первым делом фиксируют рабочую среду. Ниже — таблица обозначения рабочей среды ТЭН, расшифровка индексов, влияние среды на материал оболочки и допустимую удельную мощность.
Таблица обозначения рабочей среды ТЭН
ГОСТ 13268-88 не вводит единого буквенного кода рабочей среды. Каждый завод-изготовитель ведёт собственную классификацию в рамках ТУ. Для закупщика это означает одно: в заявке всегда нужно указывать среду словами, а не только кодом. На производстве ТЭН-Миасс принята следующая таблица обозначений рабочих сред.
| Рабочая среда | Буквенный индекс | Предельная температура среды, °C | Материал оболочки по умолчанию |
|---|---|---|---|
| Вода техническая, питьевая | В | 100 (до 170 — под давлением) | AISI 304 (08Х18Н10) |
| Масло минеральное, индустриальное | М | 200–250 | Сталь 10, AISI 304 (08Х18Н10) |
| Воздух, в том числе циркулирующий | А | 350–450 | Сталь 10, AISI 304 (08Х18Н10) |
| Щелочные растворы до 20% | Щ | 60–100 | 12Х18Н10Т, чистый титан |
| Кислоты слабых концентраций | К | 60–100 | AISI 316 (10Х17Н13М2), титан |
| Пар насыщенный | П | 130–180 | AISI 304 (08Х18Н10) |
| Хлоридсодержащие растворы, морская вода | Х | 60–80 | Титан, AISI 316L (03Х17Н14М2) |
Патронные ТЭНы в этой таблице не рассматриваются: для них рабочей средой является металл гильзы пресс-формы, а не жидкость или газ. Патронный нагреватель рассчитывается отдельно, исходя из длины активной зоны и температуры гильзы.
Почему материал оболочки выбирают по среде, а не по цене
Оболочка ТЭНа должна противостоять коррозии и тепловому воздействию конкретной среды. Ошибка в материале приводит к свищам, попаданию влаги на магнезитовую засыпку и выходу нагревателя из строя.
Для воды и пара достаточно AISI 304 (08Х18Н10) — это универсальный вариант для большинства задач. Для масла чаще используют сталь 10: углеродистая конструкционная сталь не взаимодействует с минеральными маслами и обходится на 20–30% дешевле нержавейки.
Для щелочных растворов применяют цельнотянутую трубу 12Х18Н10Т. Она устойчивее к межкристаллитной коррозии, чем AISI 304 (08Х18Н10), и хорошо ведёт себя в пищевых средах. Если в растворе есть хлориды — морская вода, гальванические ванны, рассолы, — берут чистый титан или AISI 316L (03Х17Н14М2). AISI 316 (10Х17Н13М2) подходит для слабых кислот.
При замене ТЭНа «по образцу» уточняйте состав среды: внешне одинаковые корпуса из стали 10 и AISI 304 (08Х18Н10) неотличимы, а срок службы в одной и той же среде отличается в разы.
Удельная мощность: почему воду, масло и воздух нельзя греть одинаково
Даже если среда указана правильно, ТЭН нужной мощности может не пройти по нагреву поверхности. Среда отводит тепло с разной интенсивностью. Допустимая удельная поверхностная мощность составляет:
- вода — 5–15 Вт/см²;
- масло — 3–5 Вт/см²;
- воздух при циркуляции — 2–5 Вт/см²;
- неподвижный воздух — 1–2 Вт/см².

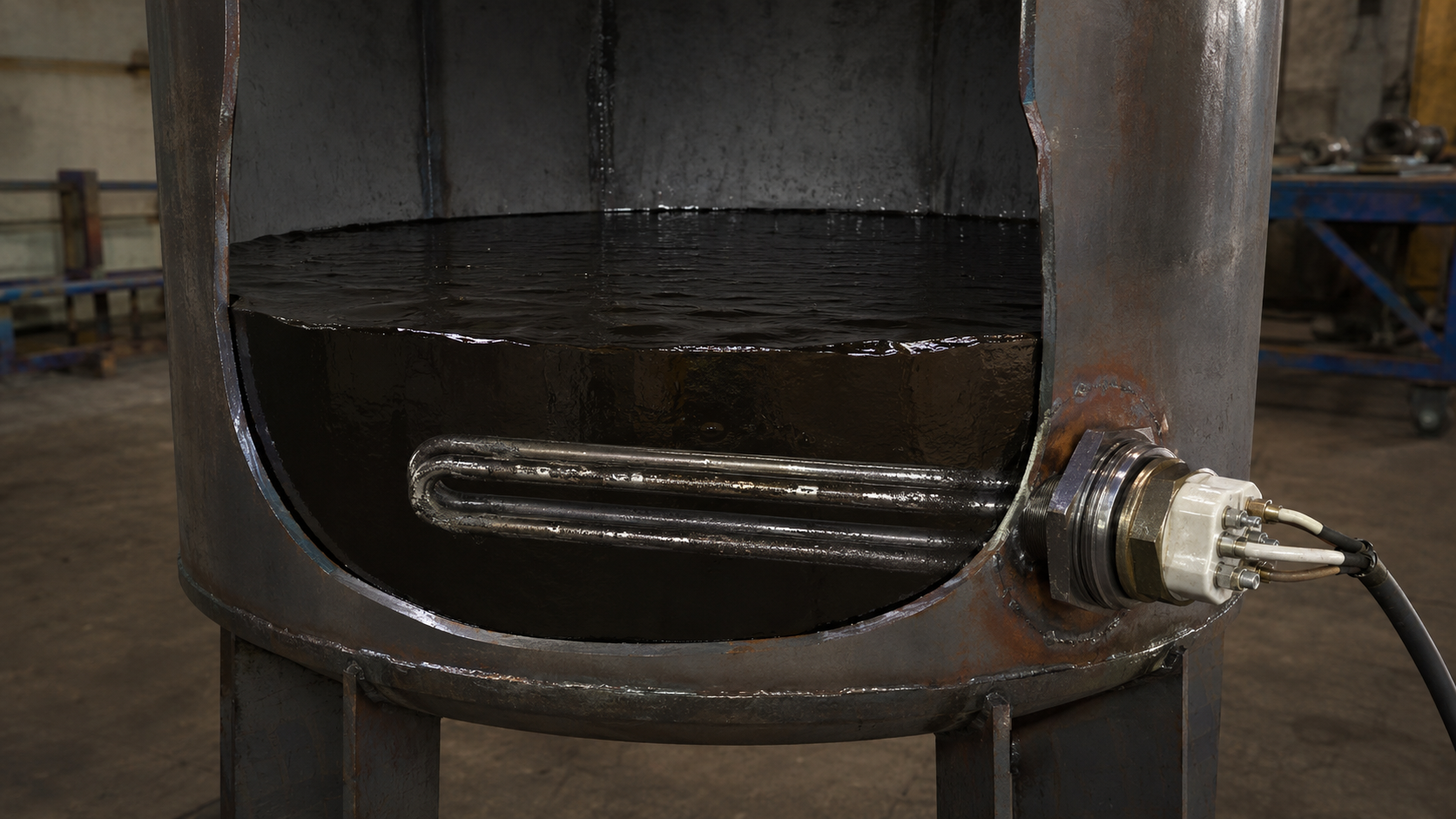

Пример. Технолог заказал «как раньше» — ТЭН 3 кВт, 220 В, длина 600 мм, диаметр 12 мм — для масляной ванны. Активная площадь корпуса: π × 1,2 × 60 = 226 см². Удельная мощность: 3000 / 226 = 13,3 Вт/см² — при норме для масла 3–5 Вт/см². Такой ТЭН перегреется локально, закоксует масло и выйдет из строя за короткий срок.
Было: серийный ТЭН 3 кВт длиной 600 мм, рассчитанный на воду. Стало: под масляную ванну изготовили ТЭН той же мощности, но длиной 2000 мм. Активная площадь около 754 см², удельная мощность 3000 / 754 ≈ 4 Вт/см². Корпус — сталь 10, штуцер G1/2. Нагрев идёт без перегрева, срок службы — в пределах нормы.
Допуски по ГОСТ 13268-88 и фактическая мощность
ГОСТ 13268-88 нормирует отклонение мощности ТЭН в пределах +5 / −10%. Это значит, что нагреватель на 3 кВт может реально выдавать от 2,7 до 3,15 кВт. Удельная мощность при этом отклоняется от расчётной на те же проценты. Для воды такой разброс некритичен, для масла — опасен, для воздуха — важен при расчёте плотности тока спирали.
Поэтому в заказе на изготовление указывают не только мощность, но и сопротивление. Для одноэлементного ТЭНа: R = U² / P. Для нагревателя 3 кВт на 220 В сопротивление составит 220² / 3000 = 16,1 Ом. С учётом несимметричного допуска по сопротивлению −4 / +11% фактическое значение может быть от 14,3 до 17,9 Ом.
Что указывать в заявке на изготовление ТЭНа
Полное описание рабочей среды исключает переделки и лишние простои. Для расчёта технологу нужны следующие параметры:
- рабочая среда: вода, масло, воздух, пар, щёлочь, кислота, хлоридсодержащий раствор;
- рабочая температура среды и максимально допустимая температура оболочки;
- напряжение и схема подключения: 220 В или 380 В;
- требуемая мощность или габариты: диаметр корпуса от 4 до 32 мм, длина от 30 до 6000 мм;
- тип присоединения: штуцер одиночного ТЭНа G1/2, G3/4, M14×1.5, M22×1.5 либо фланец блок-ТЭНа G1.5, G2, G3, M48×2, M56×2, M64×3;
- количество изделий — партия от 1 шт.
Если ТЭН вышел из строя, достаточно прислать фото с линейкой и указать среду. По размерам восстановят геометрию, пересчитают мощность и подберут материал под конкретную задачу. Срок типового ТЭНа — 5–10 дней.
Точный ТЭН под рабочую среду — это не роскошь, а экономия на простоях и заменах. Пришлите среду, габариты и мощность — технолог ТЭН-Миасс подготовит чертёж и срок изготовления в течение рабочего дня.
