Сварной шов на ТЭНе стоил фармзаводу сорванной валидации

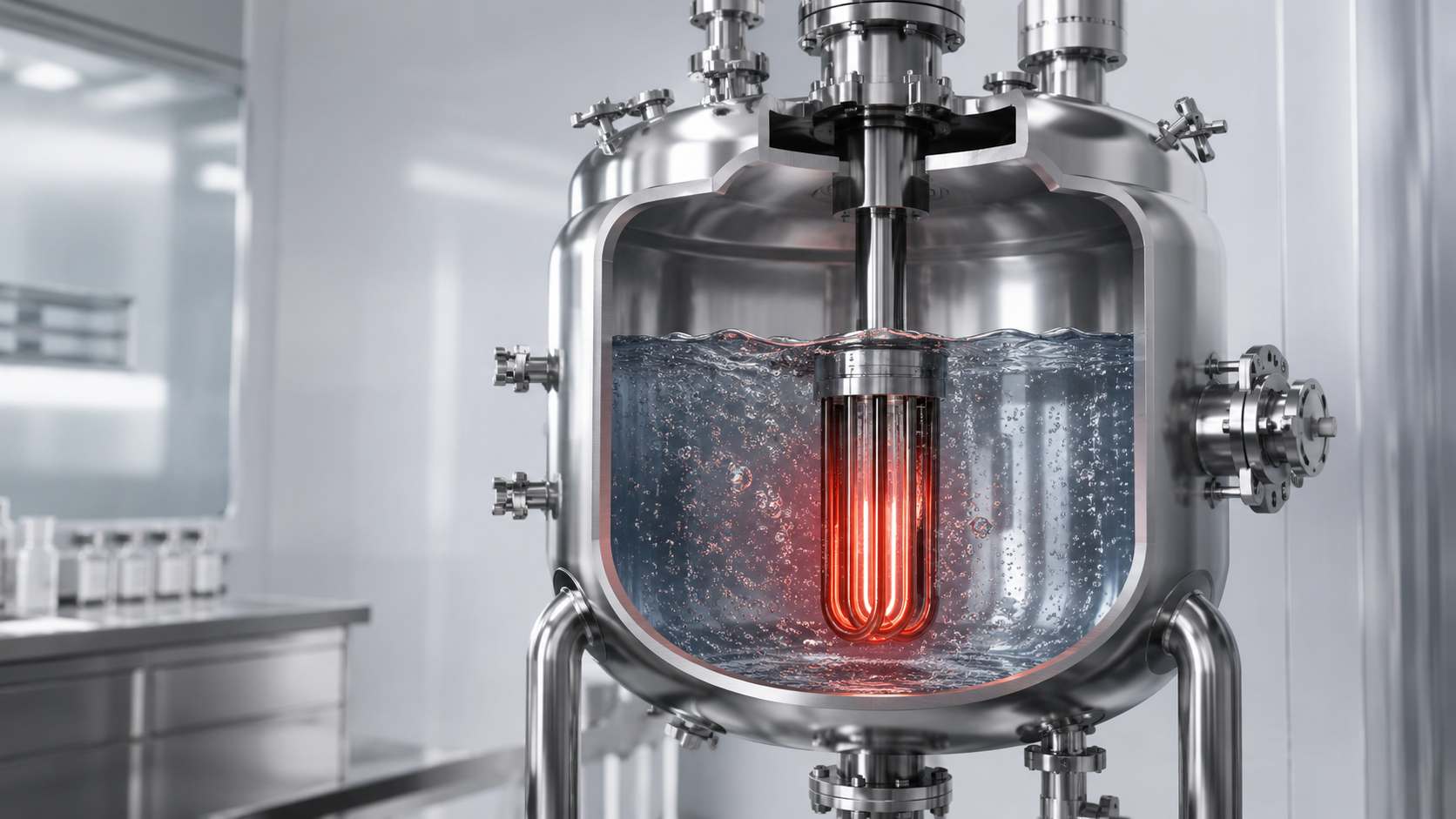

Узел подготовки воды очищенной на фармпроизводстве. Реактор должен выйти на температуру стерилизации по валидированному циклу, но нагрев проседает: в блоке перегорел ТЭН. На складе нашёлся внешне такой же, поставили, запустили. И тут выяснилось, что трубка у него сварная, а поверхность не полированная. В микрощелях шва застревает среда, отмыть их по циклу нельзя. Для контура, который касается продукта, это прямой риск, и вся история уходит в отклонения и переаттестацию.

В фарме нагреватель это не расходник, а элемент валидированного процесса. И требований к нему два, которых нет в обычном цехе.

Почему пищевой цех и котельная тут не пример

В котельной греют воздух, в цехе греют воду. В фарме ТЭН часто контактирует со средой, которая идёт в лекарство, и при этом каждый цикл проходит мойку и стерилизацию паром. Значит, оболочка должна быть не просто нержавеющей, а без шва и полированной.

• реакторы синтеза и растворные аппараты;
• подготовка и подогрев воды очищенной и воды для инъекций;
• стерилизаторы, автоклавы, паровые контуры;
• станции CIP и SIP;
• сушильные шкафы и термостатирование субстанций.

Какая сталь работает

• Прямой контакт с продуктом, вода очищенная — цельнотянутая полированная 12Х18Н10Т. Без шва и с гладкой поверхностью.
• Вода, пар, оборотные контуры — AISI 304.
• Агрессивные реагенты и кислоты — титан или 316L, под конкретный процесс.

Слово «цельнотянутая» тут не маркетинг. Трубка без шва не имеет микрощелей, где застревает среда и растёт микрофлора. Полированная поверхность отмывается по циклу и переносит стерилизацию паром. Сварная трубка даёт зоны, которые не отмыть, и это ломает валидацию.

Почему «любой похожий по размеру» опаснее, чем кажется

Соблазн понятен: контур стоит, а на полке лежит внешне такой же элемент. Две ловушки. Сварная или неполированная трубка это риск загрязнения. Промах по мощности меняет температурный режим цикла, а несовпадение фланца или санитарного клампа означает переделку узла, что на аттестованном оборудовании отдельная процедура с документами.

Как заменить без оригинального поставщика

Заказчик присылает сгоревший элемент или чертёж с размерами. С него снимают геометрию, мощность и напряжение, тип присоединения, подбирают санитарную оболочку под среду и повторяют деталь. Новый ТЭН встаёт на штатное присоединение без доработки аппарата. При необходимости оформляются паспорт изделия и сертификат на металл.

Чертёж не обязателен. Хватает фото с рулеткой и данных с шильды.

Что прислать, чтобы получить цену и срок

• образец сгоревшего ТЭНа либо чертёж или фото с размерами;
• мощность, напряжение и число фаз;
• среда: вода очищенная, пар, раствор, реагент;
• тип присоединения: фланец, штуцер, санитарный кламп;
• нужны ли документы: паспорт изделия, сертификат на сталь.

Этого достаточно для расчёта. Для распространённых конструкций изготовление от двух недель, минимальная партия — одна штука.
