Сухой ТЭН для оборудования — замена без слива

Чтобы заменить ТЭН в нагревательной плите гидропресса, не нужно сливать масло. Не нужно разбирать гидравлику и снимать давление. Патронный нагреватель сидит в глухом канале плиты — он полностью изолирован от рабочей жидкости. Вытащил старый, вставил новый — плита снова греет.

Именно за это инженеры и ценят сухой тип нагревателя: замена занимает 15–20 минут вместо нескольких часов на слив и обратную заправку системы.

Как устроен патронный ТЭН

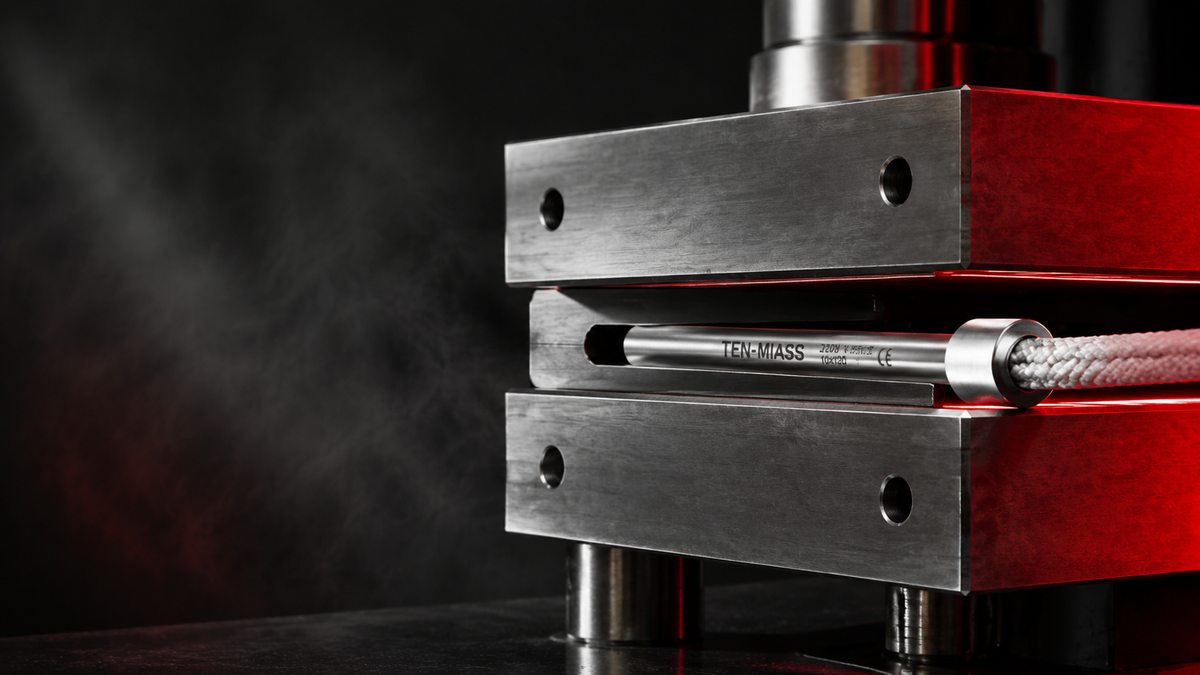

Внутри стальной трубки — нихромовая спираль, засыпанная периклазом (оксид магния). Периклаз проводит тепло, но не ток. Снаружи — ровная цилиндрическая оболочка, которую вставляют в канал-гнездо с минимальным зазором (0,05–0,1 мм для хорошего теплового контакта).

Тепло передаётся кондукцией: от спирали через периклаз к стенке трубки, от трубки к металлу плиты. Чем плотнее посадка — тем меньше тепловое сопротивление и выше КПД нагрева.

Когда применяют сухой ТЭН

Три главных применения в промышленном оборудовании:

• Нагревательные плиты прессов (вулканизаторы, гидравлические прессы) — плита нагревается до 150–200°C, ТЭН сидит в параллельных каналах по всей площади
• Блоки экструдеров (экструзия полимеров, резины) — зонный нагрев цилиндра, каждая зона имеет свой набор патронных нагревателей
• Пресс-формы для литья пластика — компактные каналы в самой форме, точный контроль температуры отдельных зон

Реже: нагрев сопл, хотхеды, термоблоки упаковочного оборудования, паяльные стенды.

Таблица: три типа нагревателей для оборудования

Материалы оболочки и температурный диапазон

Для большинства задач на прессах и экструдерах достаточно нержавейки 12Х18Н10Т. Она держит рабочую температуру поверхности до 450°C, хорошо сопротивляется окислению, не реагирует с термопастой и графитом.

Если рабочая точка выше 450°C или нагреватель работает в агрессивной среде:

• Нихром (сплав Х20Н80) — до 550°C, дешевле инконеля
• Инконель (Inconel 600/625) — до 600°C и выше, для жёстких условий химической обработки

Углеродистая сталь (сталь 10) для патронных нагревателей применяется редко: при высоких температурах она окисляется, и окалина забивает канал, затрудняя следующую замену.

Диаметры и длины: что стандартно, что нет

Стандартные посадочные диаметры, которые встречаются в большинстве промышленных прессов и экструдеров: 6, 8, 10 и 12 мм. Длина — от 30 до 600 мм, под канал конкретной плиты или блока.

Нестандартный диаметр? Делаем по чертежу. Достаточно прислать фото гнезда со штангенциркулем в кадре или указать диаметр и глубину канала. Паразитный зазор по диаметру больше 0,1 мм заказчики часто не учитывают при первом запросе, поэтому мы всегда уточняем реальный размер канала, а не просто диаметр сгоревшего нагревателя.

Как подобрать мощность

Для нагревательной плиты пресса расчёт прямой. Берём три числа: масса плиты в граммах, перепад температур (от стартовой до рабочей) и время выхода на режим в секундах. Формула:

P (Вт) = масса (г) × 0.46 (Дж/г·°C) × ΔT (°C) / t (с)

Пример: плита 20 кг, нагрев с 20 до 180°C за 20 минут (1200 с).

P = 20 000 × 0.46 × 160 / 1200 = 1227 Вт

На практике добавляют 30–50% на тепловые потери через станину. Итого — 1,6–1,8 кВт на плиту. Если каналов в плите 4 штуки, каждый нагреватель будет около 400 Вт.

Присылайте технический паспорт или чертёж плиты — пересчитаем под ваши условия бесплатно.

Монтаж: три ошибки, которые убивают ТЭН за месяц

• Большой зазор без термопасты. Нагреватель перегревается в центре, не успевая отдавать тепло в плиту. Перегорает спираль.
• Неправильная длина. ТЭН короче канала — торчащий хвостик перегревается в воздухе. Длиннее — не садится до упора, контакт по зоне нагрева неполный.
• Нет фиксации от проворота. В экструдерах вибрация постепенно выдавливает нагреватель из канала. Нужна торцевая пластина или стопорный болт.
