Нагрев через защитную колбу
Сухой ТЭН в колбе с пластиковым колпаком: устройство и подбор
Сухой ТЭН используют, когда нагреватель не должен контактировать с жидкостью напрямую. Он размещается внутри металлической колбы, а пластиковый колпак защищает выводы и кабельный ввод. Задача — нагреть среду через стенку колбы и при этом упростить замену элемента.
Главный риск: Подобрать только похожую колбу или колпак, не проверив размеры, материал, резьбу, напряжение и тепловой режим.
Как устроен узел
В узле есть металлическая защитная колба, нагревательная часть, выводной контактный узел, пластиковый защитный колпак и кабельный ввод. Нагревательная трубка извлекается без слива рабочей среды только если конструкция колбы и крепления это допускает.

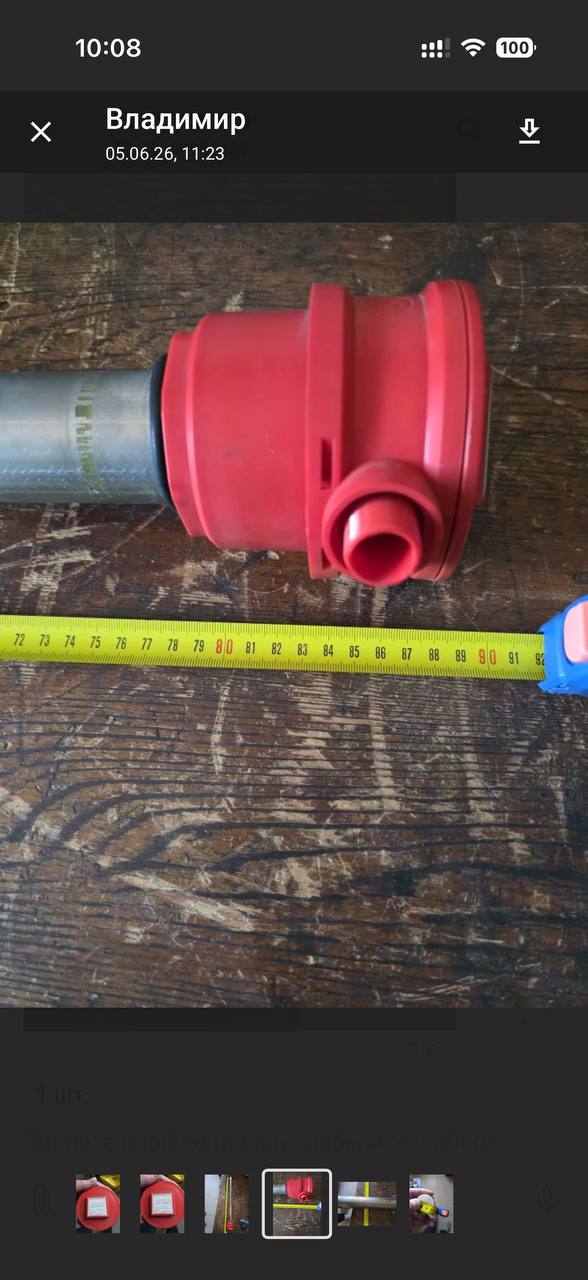

Исходный внешний вид изделия.
Инфографика: exploded view, blueprint, anatomy, X-ray, macro и инженерный sketch.
Где применяют
- бойлеры и водонагреватели
- ёмкости с водой и технологическими жидкостями
- узлы, где нужна замена без контакта ТЭНа со средой
- оборудование с требованиями к герметичности колбы
Что нужно проверить перед подбором
Нужны фактические размеры, посадочное соединение, мощность, напряжение, рабочая среда, температура, схема управления и доступ для обслуживания. Только после этого фиксируются материал, конструкция и электрическая схема.
Подтверждено: сухой ТЭН расположен внутри защитной металлической колбы и передаёт тепло через её стенку. Зависит от задачи: материал и длина колбы, мощность, тип кабельного ввода, колпак и посадочное соединение. Проверить до изготовления: размер колбы, герметичность, глубину погружения, среду, температуру и напряжение.
Частые вопросы
Что такое сухой ТЭН в колбе?
Это нагревательный элемент, который находится внутри защитной металлической колбы и не соприкасается с рабочей жидкостью напрямую.
Зачем нужен пластиковый колпак?
Он защищает выводной узел и кабельный ввод от внешних воздействий. Его материал и степень защиты выбирают по условиям установки.
Можно заменить сухой ТЭН без слива воды?
Это возможно только если конструкция колбы, крепления и герметизации рассчитана на такую замену.
Какие данные нужны для подбора?
Нужны фото узла, размеры колбы, резьба или фланец, длина установки, мощность, напряжение, температура и среда.
Пришлите фото, размеры посадки и параметры процесса — подготовим технический вариант.
