Сухой ТЭН в колбе 7 кВт из нержавейки: как выбрать и заменить
Сухой ТЭН на 7 кВт: это керамический нагреватель внутри стальной колбы Ø38 мм, а не труба с нихромовой спиралью в магнезите. Колба вварена в бак постоянно и всегда в воде, а керамический вкладыш с контактами снаружи меняется без слива. Но на одну колбу Ø38×600 мм 7 кВт дают ваттную нагрузку 9,8 Вт/см², а это уже предел для стоячей воды без циркуляции, поэтому мощность часто разумнее разбить на два нагревателя.

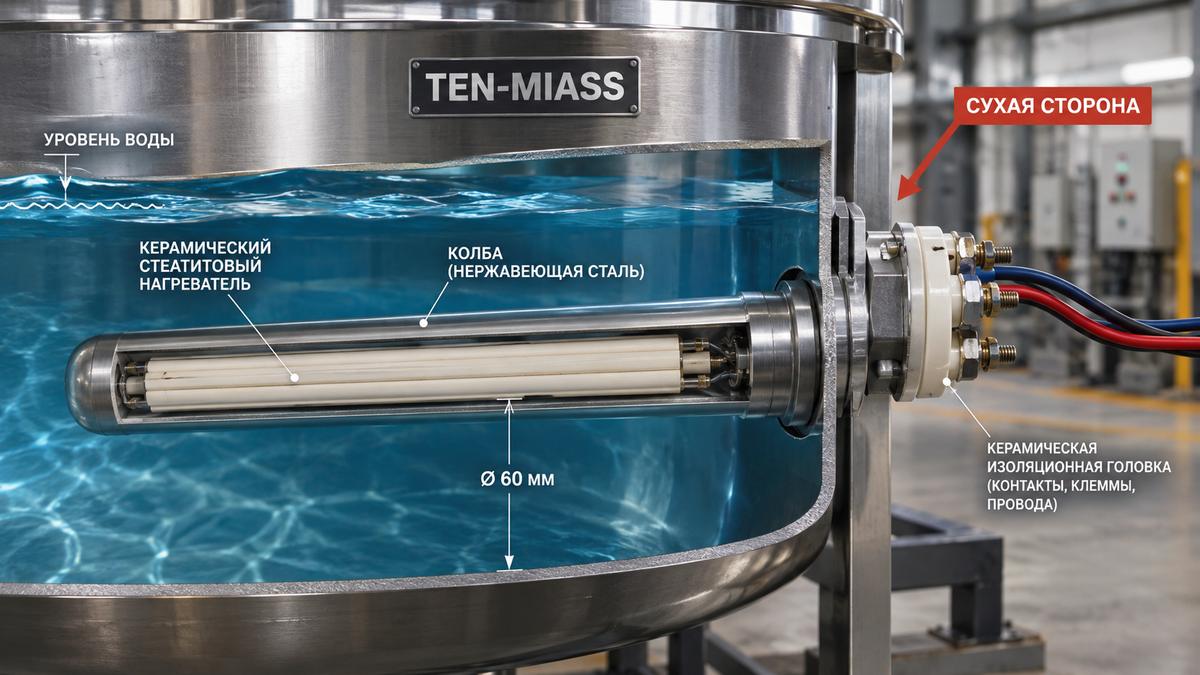

Колба из нержавейки AISI 304 погружена в бак, керамический нагреватель и контакты на сухой стороне, снаружи резервуара
Сухой ТЭН и мокрый ТЭН: в чём разница
В обычном погружном ТЭНе нихромовая спираль запечатана в стальную трубку, засыпка внутри: периклаз (магнезит). Сама трубка торчит прямо в воде, масле или другой среде. Чтобы снять такой ТЭН, нужно разбирать фланец и сливать бак, иначе вода хлынет в дыру от снятого нагревателя.
В сухом ТЭНе нагревательный элемент другой: керамическое стеатитовое основание со спиралью на нём, вставленное в металлическую колбу. Колба закреплена в стенке бака раз и навсегда, резьбовое соединение герметично, и воды касается только она. Керамический вкладыш находится внутри колбы и воды не касается вообще, отсюда и название «сухой».
| Параметр | Мокрый трубчатый ТЭН | Сухой ТЭН в колбе |
|---|---|---|
| Нагревательный элемент | нихром в магнезитовой набивке, сама трубка в среде | керамика на стеатите внутри колбы |
| Контакт со средой | трубка прямо в воде/масле | только колба, нагреватель сухой |
| Замена | слив бака, разборка фланца | вкладыш вынимается, бак не сливают |
| КПД теплопередачи | выше, прямой контакт со средой | ниже, тепло идёт через зазор и стенку колбы |
| Слабое место | герметичность фланца | плотность посадки вкладыша в колбе |
Выигрыш понятен: сервисный инженер приезжает с одним вкладышем в кармане и уходит через 15 минут, не трогая бак. Плата за это: более низкий КПД передачи тепла, и дальше на цифрах видно, что это значит для мощных нагревателей.
Почему колба, а не труба
Колбы делаем из нержавейки AISI 304, диаметр 38 мм, длины 420, 600 и 800 мм, резьба 20 мм с двух сторон колбы. Это наш стандартный ряд, под него и подбирается керамический вкладыш. Чертежи и размеры каждой длины отдельно: Ø38×420 мм, Ø38×600 мм, Ø38×800 мм.
Общее устройство сухого ТЭНа и где его обычно ставят, читайте в отдельной статье: сухой ТЭН: что это и чем отличается от мокрого.
Сколько ватт тянет колба Ø38 мм: расчёт для 7 кВт
Ваттная нагрузка по ГОСТ 13268-88 считается как q = P / (π·d·L), где d и L: диаметр и длина активной части в см. Для колбы Ø38 мм (d = 3,8 см) на 7000 Вт:
| Длина колбы | Площадь S = π·3,8·L | q при 7 кВт | Норма q для воды |
|---|---|---|---|
| Ø38×420 мм | 501 см² | 13,96 Вт/см² | перегруз даже с циркуляцией |
| Ø38×600 мм | 716 см² | 9,77 Вт/см² | норма только с принудительной циркуляцией (8–12) |
| Ø38×800 мм | 955 см² | 7,33 Вт/см² | для стоячей воды (3–5) всё равно многовато |
Для воды с насосом или рециркуляцией допустимый диапазон 8–12 Вт/см² (пик 15), для стоячей воды в баке без принудительного движения допустимо только 3–5 Вт/см². Ни одна из трёх стандартных длин колбы не укладывается в 3–5 на полных 7 кВт в одном корпусе.
Ставить один сухой ТЭН на 7 кВт в бак без циркуляции обычно ошибка: цифры просто не сходятся, керамика будет работать на пределе и быстро выгорит в месте контакта с колбой. Разумнее разбить мощность на два нагревателя по 3,5 кВт в двух колбах Ø38×600 мм: 3500 / 716 = 4,9 Вт/см², это уже укладывается в норму для стоячей воды.
Какие ошибки сажают сухой ТЭН за месяц
- Путают сухой ТЭН с сухим ходом. Сухой ТЭН: штатная конструкция, где нагреватель и не должен касаться воды. Сухой ход, напротив, авария у любого ТЭНа (трубчатого в том числе), когда среда пропала вообще, а нагрев остался включён. Это два разных явления, и вторая ситуация одинаково опасна и для мокрого, и для сухого исполнения.
- Неплотная посадка вкладыша в колбе. Если диаметр керамики подобран не впритык к внутреннему диаметру колбы, между ними остаётся воздушный зазор. В этом месте тепло почти не уходит, температура керамики растёт локально, и спираль пережигается за недели, хотя снаружи колба выглядит целой.
- Завышенная мощность на короткую колбу. 7 кВт в Ø38×420 мм даёт почти 14 Вт/см², это уровень кипятильника, а не нагрева бака. Длину колбы и мощность вкладыша нужно подбирать парой, а не по принципу «вставим максимум».
Как заменить сухой ТЭН без слива воды
- Обесточить линию полностью, не кнопкой на панели, а автоматом или вилкой.
- Снять клеммную крышку и отсоединить провода от старого вкладыша.
- Аккуратно вытащить вкладыш из колбы. Если он закис за годы эксплуатации, провернуть с небольшим усилием, не прикладывая удары по корпусу колбы.
- Осмотреть внутреннюю поверхность колбы на накипь и отложения. При необходимости прочистить, иначе новый вкладыш снова сядет неплотно.
- Поставить новый вкладыш того же диаметра и мощности, что указана на расчёте, без зазоров.
- Подключить провода, закрыть клеммную крышку.
- Подать питание и проверить ток по амперметру или клещами: он должен соответствовать расчётной мощности при номинальном напряжении.
Бак при всей процедуре остаётся полным. Это и есть причина, по которой сухую конструкцию берут для баков, которые дорого или долго останавливать: линии подогрева, технологические ванны, оборудование с непрерывным циклом.
Что прислать нам для расчёта замены
- Фото или чертёж колбы с размерами: диаметр, длина, резьба на концах.
- Маркировка старого вкладыша, если она читается на корпусе.
- Нужная мощность и напряжение питания.
- Среда в баке: вода, масло, раствор, и есть ли в баке принудительная циркуляция.
- Срок, когда нужен нагреватель.
Керамические вкладыши и колбы под них считаем отдельно под параметры заявки, по прайс-калькулятору трубчатых ТЭНов цену на них не называем, конструкция другая. Расчёт по фото или чертежу делаем в день обращения.
