Сухой ТЭН для бойлера Stout SWH 1210 на 1,5 кВт: как подобрать и заказать

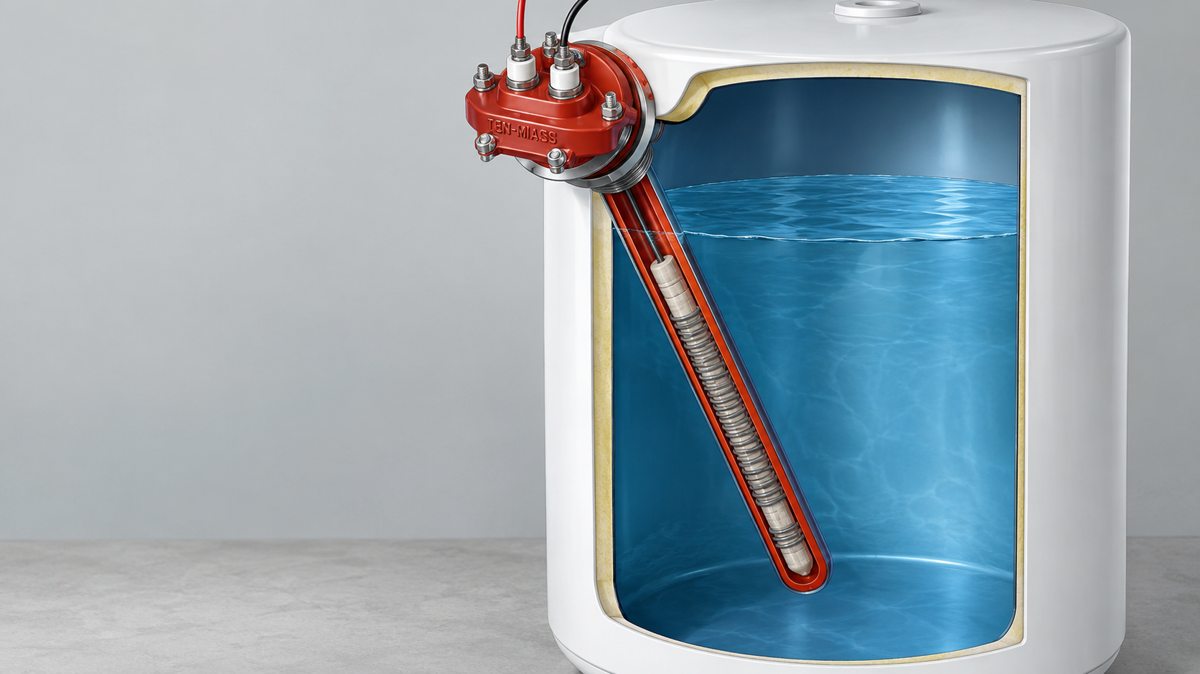

Сухой ТЭН в бойлере Stout SWH 1210 на 1,5 кВт - это не трубка со спиралью в магнезите, а керамический нагреватель на стеатитовом основании, вставленный в герметичную металлическую колбу. Воды касается только колба, керамика внутри сухая. Если заказать замену как обычный трубчатый ТЭН, он не встанет в посадочное место: разная конструкция крепления. Ниже - как отличить одно от другого и что прислать нам для точного подбора.

Почему в Stout SWH 1210 стоит сухой ТЭН, а не трубчатый

В накопительных водонагревателях Stout серии SWH нагреватель не контактирует с водой прямо. Производитель ставит узкую металлическую колбу (гильзу), закреплённую через резьбу или фланец в стенке бака, и уже внутрь этой колбы вставляет керамический нагревательный элемент. Такая схема снимает проблему пробоя изоляции в воде: вода касается только металла колбы, а все электрические контакты остаются на сухой стороне, снаружи бака.

Отсюда и название узла - «сухой ТЭН», хотя по конструкции это ближе к картриджному нагревателю, чем к привычному ТЭНу. У обычного трубчатого ТЭНа сама трубка с магнезитовой засыпкой погружена в воду целиком, и именно она является одновременно и нагревателем, и защитной оболочкой. В Stout эти две функции разделены между керамикой и колбой.

Признаки неисправности сухого ТЭНа

Прозвонка мультиметром отличает обрыв от пробоя за минуту: бесконечность между клеммами говорит об обрыве спирали, а низкое сопротивление между клеммой и корпусом колбы - о пробое изоляции и влаге внутри.

Как устроена колба и что в ней ломается

Колба для сухого ТЭНа - это тонкостенная труба из нержавеющей стали, закрытая с одного конца. С открытого конца она крепится через резьбу к баку, внутрь вставляется керамический нагреватель, зазор минимальный, чтобы тепло от спирали эффективно передавалось через металл стенки колбы в воду. Мы делаем такие колбы из нержавейки AISI 304, диаметром 38 мм, длиной 420, 600 или 800 мм, с резьбой 20 мм - это один из частых типоразмеров под подобные бойлеры, но под Stout SWH 1210 нужно сверять точный диаметр и длину по факту: у разных производителей они отличаются на несколько миллиметров.

Пример расчёта: сколько греется бойлер на 1,5 кВт

Формула мощности нагрева воды: P = 0,00116 × V × ΔT / t, где V - объём в литрах, ΔT - разница температур в °C, t - время в часах.

Возьмём бойлер на 100 литров, вода на входе 15 °C, нужно нагреть до 65 °C (ΔT = 50 °C), мощность нагревателя 1,5 кВт:

t = 0,00116 × 100 × 50 / 1,5 = 5,8 / 1,5 ≈ 3,87 часа (расчёт для идеальных условий, без учёта теплопотерь через стенки бака)

То есть штатный нагреватель на 1,5 кВт доводит такой объём воды до комфортной температуры почти за 4 часа. Если реальный замер показывает заметно дольше, при исправной проводке и термостате - подозревай частично выгоревшую спираль: часть витков уже не работает, а мощность упала ниже паспортной.

Что прислать нам для расчёта и заказа

По этим данным мы за один день говорим, подходит готовая колба из нашего ряда или нужно делать по чертежу под точные размеры, и называем цену. У сухих керамических нагревателей нет единого прайса, как у трубчатых ТЭНов в калькуляторе: слишком разный размер керамики у производителей.

Частая ошибка: путают сухой ТЭН с трубчатым

Клиент разбирает бойлер, видит нагреватель, который выглядит как металлическая трубка, и заказывает «такой же трубчатый ТЭН» по мощности и примерной длине. Привозят трубчатый ТЭН с фланцем под резьбу, а он не встаёт: у Stout посадка под узкую колбу с глухим концом, а не под фланец с уплотнением прямо в воде. Деньги и время потрачены, бойлер всё ещё не работает.

Правильный порядок: сначала разобраться, что именно стоит в баке - керамика в колбе или трубчатый ТЭН с фланцем, и только потом искать замену под этот конкретный узел. Фото колбы снимает вопрос за пару минут.

Частые вопросы

Подробнее о конструкции сухих ТЭНов и о том, как мы делаем колбы под них - в статьях что такое сухой ТЭН и колба из нержавейки AISI 304 Ø38 мм.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года.
