Стеатитовый ТЭН для бойлера: подбор параметров, цена и сроки
Стеатитовый (керамический) нагреватель для бойлера - это не труба с магнезитом, а керамический стержень со спиралью внутри отдельной металлической колбы; воды касается только колба. Для заказа нужны четыре цифры: длина колбы, резьба или диаметр посадки, мощность старого элемента и напряжение сети. Цены в калькуляторе на этот тип нет - считаем по фото шильдика или паспорту, изготовление 7-14 рабочих дней от 1 штуки.
Что вообще такое стеатитовый ТЭН

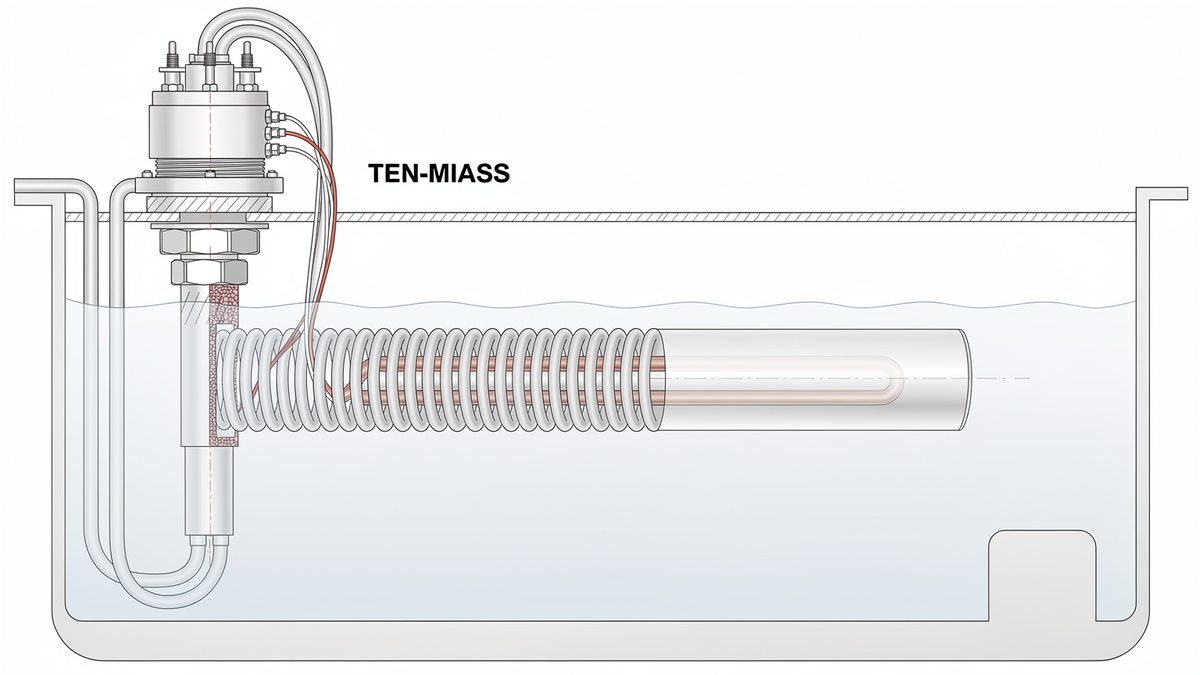

Стеатитовый, он же «сухой» ТЭН в гильзе - это керамический нагревательный элемент: стеатитовое основание с намотанной на него нихромовой спиралью. Элемент вставлен в металлическую колбу (гильзу), а колба уже погружается в бак с водой. Прямого контакта воды с элементом нет - она касается только внешней стенки колбы.
Это принципиально другая конструкция, чем у обычного трубчатого ТЭНа, где спираль засыпана магнезитом внутри той же трубы, которая контактирует с водой напрямую. У стеатитового элемента съёмная колба и съёмный элемент - их можно менять по отдельности, если один из узлов вышел из строя, а второй ещё исправен.
Какие параметры колбы нужны для подбора
Наши колбы делаются из нержавейки AISI 304, диаметр 38 мм, стандартные длины 420, 600 и 800 мм, резьба посадочного места 20 мм. Под конкретный бойлер длина и резьба подбираются под старый узел или под свободное место в баке.
| Что мерить | Зачем | Как получить |
|---|---|---|
| Длина колбы | Чтобы элемент грел по всей рабочей длине, а не упирался в дно | Вытащить старый узел, замерить рулеткой металлическую часть от торца резьбы до дна |
| Резьба / посадка | Колба должна вкрутиться в штатное место без переделки бака | Штангенциркулем - диаметр резьбы, или сфотографировать резьбовую часть крупным планом |
| Мощность старого элемента | Определяет сечение спирали и время нагрева воды | С шильдика на головке нагревателя или на корпусе бойлера |
| Напряжение сети | От него зависит сопротивление спирали | 220 или 380 В - смотреть на том же шильдике или в паспорте бойлера |
Как прикинуть мощность, если шильдика нет
Если бирка стёрлась или бойлер самодельный, мощность считается по формуле P = 0,00116 × V × ΔT / t, где V - объём бака в литрах, ΔT - на сколько градусов нужно поднять температуру воды, t - время нагрева в часах, P - мощность в кВт.
Пример из заявки: бак на 80 литров, воду нужно нагреть с 15 °C до 65 °C (ΔT = 50) за 2 часа. Подставляем: P = 0,00116 × 80 × 50 / 2 = 2,32 кВт. Эту цифру и указываем в заявке как ориентир - точную мощность керамического элемента и размер колбы под неё считаем уже по факту, вместе с длиной и резьбой.
Как ten-miass.ru считает цену без калькулятора
На нашем калькуляторе https://price-calculators.vercel.app/ есть цены на обычные трубчатые и блок-ТЭНы (водяные - от 1470 ₽, блок-ТЭН - 3510-21700 ₽ при закупке от 10 шт.), но стеатитовых/керамических нагревателей там нет: это несерийное изделие под конкретную колбу и мощность, а не типоразмер из прайса.
Поэтому расчёт идёт вручную: присылаете фото шильдика старого элемента или паспорт оборудования, при необходимости - фото самой колбы с рулеткой рядом. Мы сверяем размеры, мощность, напряжение и называем цену и срок в день обращения. Если старая колба цела, можно заказать только керамический элемент - это дешевле, чем менять узел целиком.
Что прислать для расчёта
- Фото шильдика с мощностью и напряжением (или паспорт бойлера)
- Фото старого элемента целиком, рядом с рулеткой
- Крупный план резьбы или посадочного места
- Объём бака, если шильдика нет и мощность нужно подбирать заново
- Что вышло из строя: сама колба (течь, свищ) или элемент (не греет, обрыв спирали)
Сколько занимает изготовление
Срок 7-14 рабочих дней от подтверждения параметров - минимальная партия 1 штука, ждать набора крупного заказа не нужно. Отгрузка СДЭК или ПЭК по России и в Казахстан.
Почему при жёсткой воде выбирают именно этот тип
Накипь садится на колбу - расходную часть, которую можно заменить отдельно, не трогая керамический элемент со спиралью, если он ещё исправен. У обычного трубчатого ТЭНа накипь на той же трубе, что и спираль под ней: перегрев из-за накипи бьёт сразу по всей конструкции целиком, и менять приходится весь нагреватель.
Есть старый шильдик или фото нагревателя?
Пришлите фото - посчитаем колбу и элемент под ваш бойлер. От 1 шт., 7-14 рабочих дней.
Оформить заказЧастые вопросы
Готовая колба для примера: колба AISI 304, Ø38 мм, L 420 мм, резьба 20 мм. Про саму конструкцию сухого ТЭНа подробнее - в статье ТЭН в колбе для бойлера. Проверить нагреватель, не снимая его с бойлера, можно по инструкции как проверить ТЭН без снятия с бойлера.
