Стеатитовый ТЭН 1500 Вт: как подобрать и заказать
1500 Вт стеатитового нагревателя типично закрывает бак или бойлер на 40-50 литров с нагревом за час-полтора. Но сама цифра мощности на шильдике не говорит, какая колба нужна: длину и резьбу подбирают отдельно, по глубине погружения в бак, а не по ватт. Керамический элемент и металлическая колба, в которую он вставлен, - это две разные детали с разными допусками.
Что путают, когда заказывают стеатитовый ТЭН

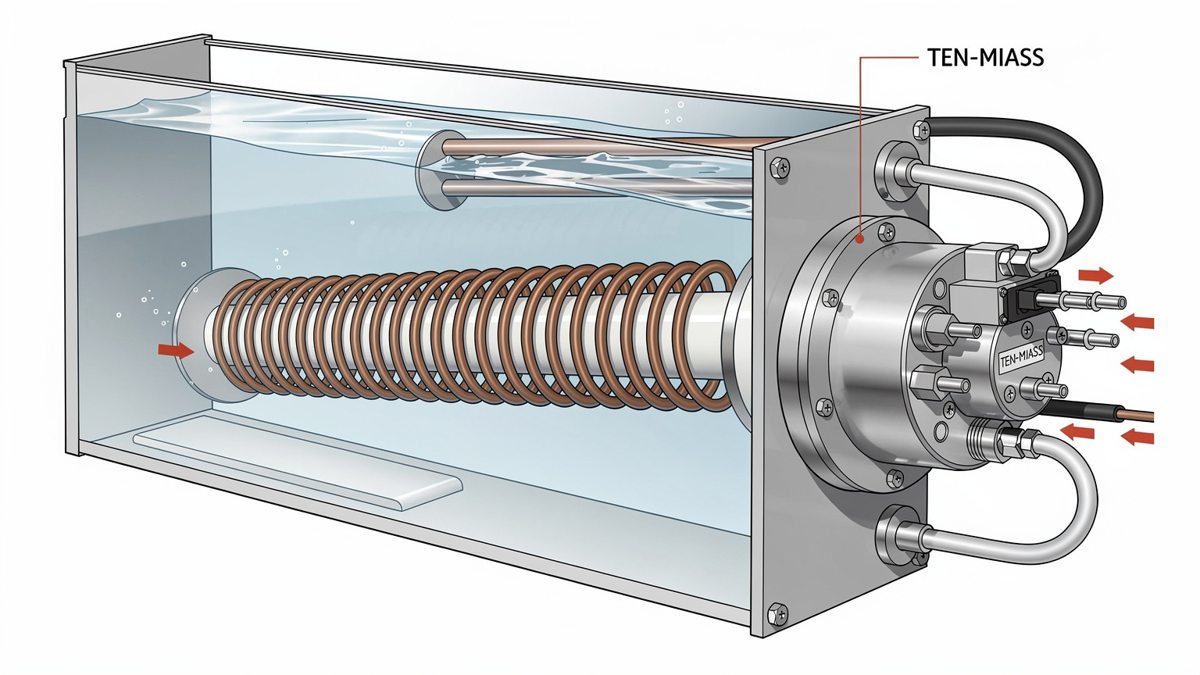

Стеатитовый (сухой) нагреватель - это не труба с магнезитовой засыпкой. Нихромовая спираль намотана на керамический стеатитовый стержень, и этот узел целиком вставлен в отдельную металлическую колбу-гильзу. Воды или другой среды касается только колба, керамика внутри сухая и с жидкостью не контактирует. Клеммы и провода выведены на головку колбы снаружи бака, на сухой стороне.
Как посчитать нужную мощность под свою задачу
Мощность нагрева считается по одной формуле: P = 0,00116 × V × ΔT / t, где V - объём в литрах, ΔT - на сколько градусов нужно поднять температуру, t - время нагрева в часах, P получается в кВт.
Пример: бак на 45 литров, вода с 15 до 55 °C, время нагрева 1 час 25 минут (1,4 ч). Считаем: 0,00116 × 45 × 40 / 1,4 ≈ 1,49 кВт. Округляем до стандартного номинала - получаем те самые 1500 Вт.
Если у старого элемента мощность была ниже, а бак грелся дольше паспортного времени - формула быстро показывает, ошибка в подборе или элемент просто выработал ресурс.
Таблица подбора: на что смотреть при замене
| Признак | Причина | Что менять |
|---|---|---|
| Бак нагревается дольше 2 часов на исправном элементе | Мощности не хватает для объёма | Пересчитать по формуле, взять мощность выше или уменьшить рабочий объём |
| Новый бак больше старого, элемент тот же 1500 Вт | Мощность считалась под другой объём | Взять более мощный элемент или добавить второй |
| Посадочная резьба не 20 мм | Колба стандартного ряда не встанет | Изготовить колбу под чертёж с нужной резьбой |
| Автомат выбивает сразу после включения | Клеммная коробка попала во влажную зону при монтаже | Проверить, что головка колбы с контактами снаружи бака, а не под водой |
| Бак глубокий, старая колба короткая | Элемент не погружен полностью, локальный перегрев | Взять колбу большей длины из линейки 420/600/800 мм |
Какую колбу берём под 1500 Вт
Делаем колбы из нержавейки AISI 304, диаметр 38 мм, резьба 20 мм, три стандартные длины: 420, 600 и 800 мм. Выбор длины зависит от глубины бака, а не от мощности элемента.
| Длина колбы | Рабочая глубина бака | Где ставят |
|---|---|---|
| 420 мм | до 350 мм | компактные бойлеры и баки до 50 л |
| 600 мм | до 500 мм | бойлеры 50-100 л, средние ёмкости |
| 800 мм | до 700 мм | крупные баки, промышленные ёмкости |
Карточки колб с точными размерами: 420 мм, 600 мм, 800 мм. Если резьба или длина не подходят под ваш бак - делаем колбу по чертежу, минимальная партия 1 шт.
Подробнее про разницу конструкций - в статьях сухой vs мокрый ТЭН и какой ставить в бойлер.
Что прислать нам для расчёта
- Фото шильдика старого элемента или паспорт оборудования
- Объём бака в литрах и желаемое время нагрева
- Резьбу или фланец посадочного места (или фото самого узла крепления)
- Глубину бака в месте установки колбы
- Температуру среды и есть ли жёсткость воды выше обычной
Без этих данных мощность и длину колбы можно только предполагать. С фото шильдика - отвечаем с готовым расчётом в день обращения.
Нужен стеатитовый ТЭН 1500 Вт под конкретный бак?
Пришлите фото шильдика и размеры бака - подберём или изготовим колбу от 1 шт., срок 7-14 рабочих дней.
