Спиральный ТЭН для тепловентилятора на замену: изготовление по вашим размерам

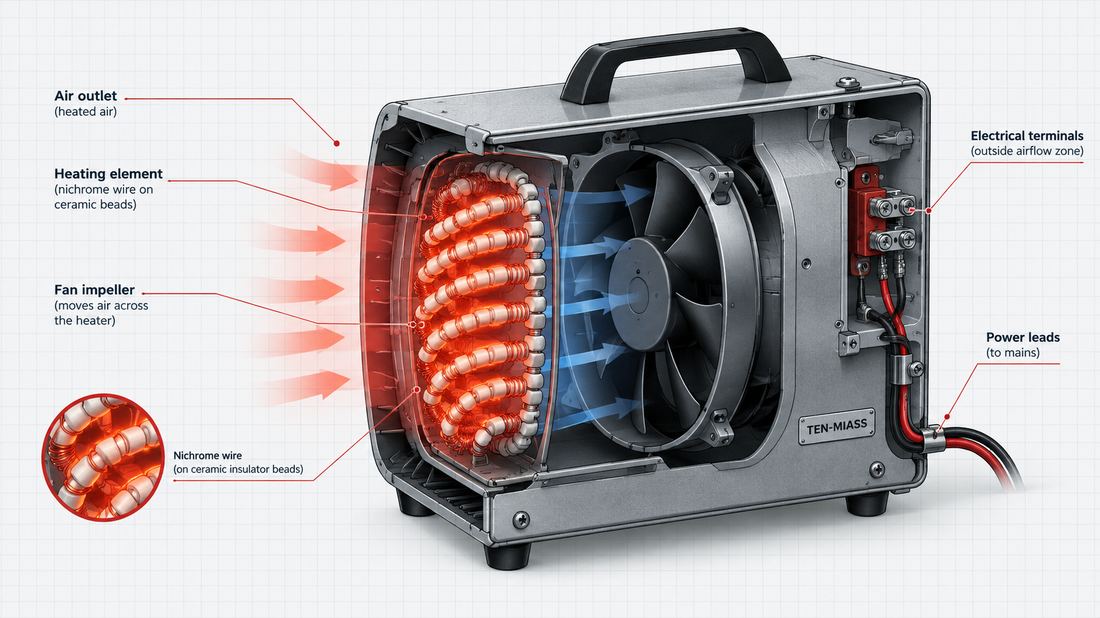

Тепловентилятор в разрезе: открытая нихромовая спираль перед вентилятором, электрические контакты вынесены на сухую сторону корпуса

Короткий ответ: открытая нихромовая спираль тепловентилятора не стареет равномерно, она перегорает от конкретной причины. Без обдува нить сгорает за одну-две минуты, окисленный контакт отгорает постепенно за сезон, а перегретая в одной точке спираль провисает и замыкает на корпус. При аккуратной эксплуатации нихромовая нить служит 2-4 отопительных сезона. Изготовим аналог по фото или размерам старой детали: диаметр проволоки, шаг навивки, длину и тип изоляторов.

Опубликовано 4 октября 2026 · ТЭН-Миасс

Чем спираль тепловентилятора отличается от трубчатого воздушного ТЭНа

В трубчатом воздушном ТЭНе нихромовая спираль спрятана внутри металлической трубки, пустоты засыпаны магнезитом. Оболочка и засыпка работают буфером: принимают тепло от нити, распределяют его по длине и отдают воздуху уже через металл. У такой конструкции есть запас теплоёмкости, кратковременная остановка обдува не сжигает элемент мгновенно.

В тепловентиляторе спираль открытая: голая нихромовая нить держится на керамических изоляторах прямо в потоке воздуха, без оболочки и без засыпки. Воздух обдувает саму раскалённую нить, а не металлическую трубку вокруг неё. Отклик на включение быстрее, прогрев почти мгновенный, но буфера теплоёмкости нет вообще. Если поток воздуха пропадает хоть на минуту, греть нечему и нечем остужать нить, кроме самого воздуха.

Не путать. Если на корпусе прибора стоит трубка с запаянными концами и клеммами на торцах, это трубчатый воздушный ТЭН, цены и ресурс у него другие. Открытая проволочная навивка на керамических бусах или пластинах, видимая глазом без разборки, это и есть спиральный тип из этой статьи.

Почему спираль перегорает: три реальные причины

Первая причина, механический обрыв в точке изгиба или крепления. В местах, где нить закреплена на изоляторе или сделан поворот навивки, металл испытывает повышенное натяжение и хуже охлаждается воздушным потоком, который в этой зоне частично перекрыт самим креплением. Циклический нагрев и остывание при каждом включении постепенно делает металл в этой точке хрупким, и нить рвётся именно там, а не посередине ровного участка.

Вторая причина, окисление контактов на выводах. Место соединения нихромовой нити с токоподводящим проводом греется сильнее самой нити из-за переходного сопротивления в скрутке или зажиме. Со временем контакт окисляется, сопротивление в этой точке растёт ещё больше, точка греется ещё сильнее. Процесс идёт по нарастающей и заканчивается либо обрывом, либо подгоранием клеммы с характерным почернением.

Третья причина, перегрев при остановке обдува. Если вентилятор не запустился, забит пылью или заклинил подшипник, а спираль при этом получила питание, нить не охлаждается потоком воздуха вообще. Температура открытой проволоки за секунды уходит далеко за расчётную, металл деформируется, провисает и может замкнуть на металлический корпус прибора.

Признак → причина → что менять

Признак	Причина	Что менять
Прибор не греет, вентилятор крутится	Обрыв нити в точке изгиба или крепления	Замена спирали целиком на аналог по размерам
Пахнет палёным, искрит у клеммы	Окисление контакта на выводе	Зачистка или замена контактной группы
Спираль провисла, видны оплавленные участки	Перегрев без обдува, вентилятор не работал	Новая спираль и проверка вентилятора до повторного включения
Автомат выбивает при включении прибора	Замыкание нити на металлический корпус	Замена спирали и изоляторов, проверка корпуса на пробой
Греет слабее прежнего, часть прибора холодная	Частичный обрыв или межвитковое замыкание нити	Замена спирали, прозвонка мультиметром перед установкой

Как прозвонить спираль и понять, исправна ли она

Сопротивление исправной спирали связано с мощностью и напряжением прибора по формуле R = U² / P. Для тепловентилятора на 2000 Вт при напряжении 220 В: R = 220² ÷ 2000 ≈ 24,2 Ом. Для прибора на 1500 Вт: R = 220² ÷ 1500 ≈ 32,3 Ом.

Формальный допуск ГОСТ 13268-88 (+5/−10 % по мощности, несимметричный коридор сопротивления) писан для трубчатых ТЭН с магнезитовой засыпкой. Единого стандарта на допуск для открытой спирали тепловентилятора нет, но тот же расчёт через закон Ома работает как проверка на глаз: бесконечное сопротивление означает обрыв нити, сопротивление около нуля между выводом и корпусом означает замыкание, а заметно завышенное против расчёта значение говорит о частичном обрыве или пережоге части нити.

Что прислать для расчёта замены

Мощность тепловентилятора в ваттах, обычно указана на шильдике или в паспорте прибора
Напряжение, в бытовых моделях почти всегда 220 В
Фото старой спирали целиком, лучше на фоне линейки или рядом с монетой для масштаба
Обрывок нити, если спираль сохранилась хотя бы частично: по диаметру проволоки и шагу навивки восстанавливаем параметры без паспорта
Тип изоляторов: керамические бусы, пластина или рамка, если видно на фото

По этим данным считаем диаметр и длину нихромовой проволоки, подбираем изоляторы и крепёж. Цену в калькуляторе для этого типа нагревателя не публикуем, открытая спираль туда не заведена: расчёт по фото или чертежу делаем в день обращения.

Главная ошибка: включать прибор без вентилятора

Самая частая причина внепланового сгорания исправной на вид спирали, включить обогреватель без вентилятора или с заблокированной крыльчаткой: это сжигает спираль за минуты, даже если нить была новой. Проверка перед каждым включением простая: крыльчатка должна свободно вращаться рукой при отключённом питании, а решётка воздухозабора не должна быть забита пылью или шерстью.

Вторая по частоте ошибка, заказать копию сгоревшей спирали в той же толщине проволоки без выяснения, почему она сгорела. Если причина была в перегреве из-за слабого обдува, новая спираль той же толщины сгорит снова в том же месте. Разумнее вместе с заменой проверить вентилятор и решётки, а не просто повторить деталь.

Нужна спираль на замену под ваш тепловентилятор?

Изготовим по фото или размерам старой детали: диаметр проволоки, шаг навивки, длину, изоляторы. От 1 шт., расчёт в день обращения.

Оформить заказ

Частые вопросы

Чем спиральный ТЭН тепловентилятора отличается от трубчатого воздушного?

Трубчатый воздушный ТЭН, это нихромовая спираль внутри герметичной металлической трубки с засыпкой магнезита, она не касается воздуха напрямую. Спиральный ТЭН тепловентилятора, это открытая нихромовая нить на керамических изоляторах, без оболочки и засыпки, воздух обдувает саму нить. У открытой спирали быстрее отклик на включение, но нет запаса теплоёмкости оболочки, поэтому любой сбой обдува сразу сказывается на нити.

Почему спираль перегорает именно в месте изгиба или крепления?

В точках крепления и изгиба нить испытывает механическое натяжение и локальный нагрев выше среднего по длине из-за меньшей площади контакта с воздушным потоком в этой зоне. Со временем металл в этой точке теряет пластичность от циклического нагрева и охлаждения и рвётся первым, хотя остальная длина спирали визуально цела.

Что будет, если включить тепловентилятор с неработающим вентилятором?

Без обдува нить отдаёт тепло только излучением и естественной конвекцией, этого в разы меньше, чем при принудительном обдуве. Температура спирали за одну-две минуты поднимается до критической, нихром плавится либо пережигается в самой тонкой точке. Разовое включение без вентилятора способно убить исправную спираль сразу.

Можно ли восстановить перегоревшую спираль самому, перемотав нить?

Технически да, но подобранные на глаз толщина проволоки и шаг навивки меняют сопротивление, а значит мощность и температуру нагрева. Если сопротивление получится ниже расчётного, прибор будет перегреваться и повторно сжигать нить за недели. Для повторяемого результата нужен расчёт под конкретную мощность и напряжение прибора, а не перемотка на глаз.

Как понять, что дело в спирали, а не в вентиляторе или термостате?

Прозвонить спираль мультиметром в режиме сопротивления при отключённом питании. Обрыв покажет бесконечное сопротивление, замыкание на корпус, сопротивление около нуля между выводом и металлическим корпусом прибора. Если сопротивление близко к расчётному по мощности и напряжению, спираль исправна, и причина в вентиляторе, термостате или проводке.

Что нужно прислать, чтобы изготовили аналог спирали по размерам?

Фото старой спирали целиком, лучше на фоне линейки, и фото маркировки на корпусе прибора с мощностью и напряжением. Если спираль сохранилась хотя бы частично, пришлите обрывок: по диаметру проволоки и шагу навивки восстановим параметры даже без паспортных данных.

Автор: Руслан Садыкбаев, производство ТЭН с 2017 года
