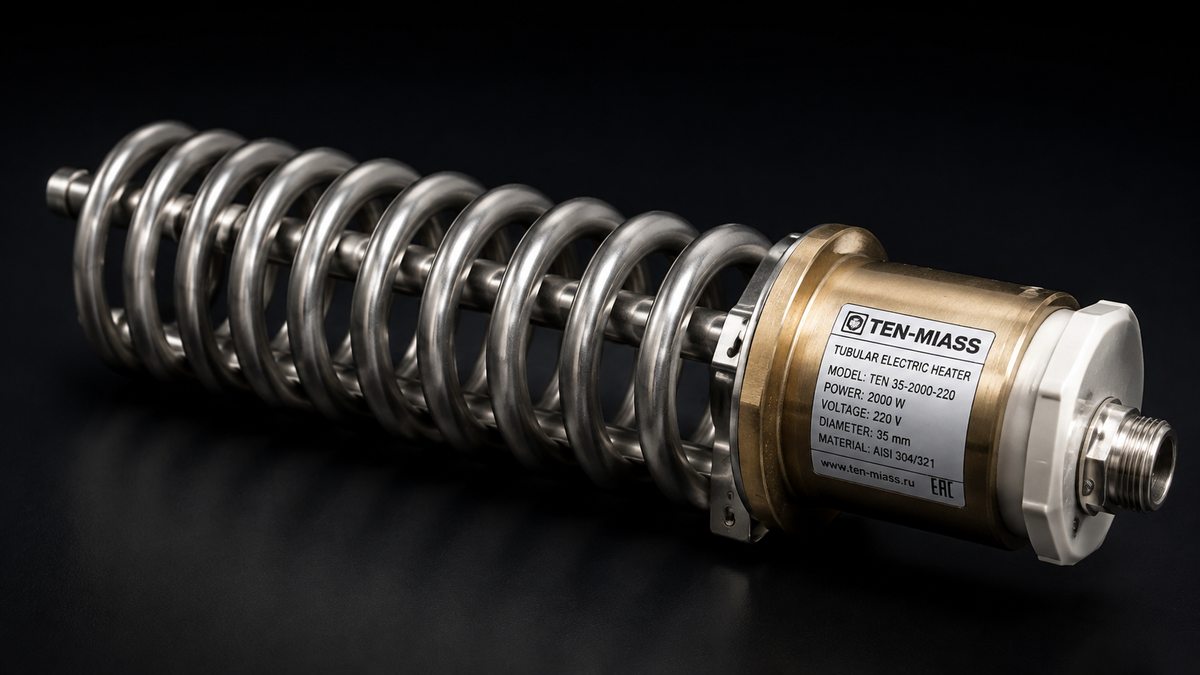

Где применяют спиральные ТЭН для трубы 35 мм
Спиральный ТЭН — это стандартный трубчатый нагреватель, только изогнутый в спираль, чтобы поместиться в узкий канал. Физика та же, только компоновка другая.
- Мазутопроводы и нефтепроводы — поддержание температуры выше точки застывания. Мазут марки М100 застывает при +25°C, без подогрева линия встаёт за несколько часов.
- Системы «труба в трубе» — спираль вставляется во внутреннюю трубу, теплоноситель движется в межтрубном пространстве. Классический трубчатый теплообменник.
- Подогрев масляных магистралей — гидравлические системы с высоковязкими маслами, особенно при пуске в холодное время.
- Обогрев технологических трубопроводов с вязкими химическими продуктами.
- Замена кабельного обогрева там, где кабель не решает задачу по мощности или не может работать в среде.
Как рассчитать спиральный ТЭН
Шаг 1. Диаметр намотки
Наружный диаметр спирали должен быть меньше внутреннего диаметра трубы на двойной зазор. Зазор нужен для циркуляции теплоносителя и для того, чтобы спираль вошла без усилия.
Для трубы 35 мм внутренний диаметр: зазор 2–3 мм с каждой стороны, трубка ТЭН 8 мм:
На практике принимают D_sp = 22–28 мм — зависит от диаметра трубки ТЭН и требуемого зазора.
Шаг 2. Количество витков и шаг намотки
Количество витков определяется длиной рабочей зоны (длиной трубы, которую нужно нагреть) и шагом намотки:
Шаг намотки — обычно 1,5–2 диаметра трубки ТЭН. Для трубки 8 мм: шаг 12–16 мм. При длине рабочей зоны 300 мм и шаге 15 мм:
Шаг 3. Длина трубки ТЭН
По формуле длины спирали:
Пример: D_sp = 25 мм = 0,025 м, N = 20 витков:
Это длина самой трубки ТЭН (активной части). К ней добавляют выводы — холодные концы, которые выходят за пределы трубы для подключения.
Шаг 4. Расчёт мощности через удельную нагрузку
Удельная поверхностная нагрузка (Вт/см²) — ключевой параметр надёжности. Превысишь — ТЭН сгорит за месяц. Занизишь — не выйдешь на нужную мощность.
| Среда нагрева | Удельная нагрузка, Вт/см² | Примечание |
|---|---|---|
| Вода, водные растворы | 8–15 | При принудительной циркуляции до 15 |
| Масло минеральное | 2–4 | Зависит от вязкости и скорости потока |
| Мазут, нефть | 2–3 | Высокая вязкость, низкий теплосъём |
| Воздух, газ | 0,5–2 | Без принудительного обдува — до 1 |
Площадь поверхности трубки считается по её наружному диаметру и длине:
При удельной нагрузке 3 Вт/см² (мазут) максимальная мощность:
Это граница. Если по тепловому расчёту нужно 2 кВт при этих габаритах — придётся увеличивать длину рабочей зоны или параллельно устанавливать два ТЭН.
Таблица подбора ТЭН по диаметру трубы
| Внутр. диаметр трубы | Трубка ТЭН, мм | Диаметр намотки, мм | Типовая мощность |
|---|---|---|---|
| 25 мм | 6 | 14–18 | 0,3–0,8 кВт |
| 32 мм | 6–8 | 18–24 | 0,5–1,5 кВт |
| 35 мм | 6–8 | 22–28 | 0,6–2,0 кВт |
| 40 мм | 8 | 26–32 | 0,8–2,5 кВт |
| 50 мм | 8–10 | 32–40 | 1,0–4,0 кВт |
Диапазоны мощностей ориентировочные: зависят от длины рабочей зоны, среды и удельной нагрузки. Точный расчёт — по чертежу.
Материал трубки: нержавейка или медь
Для большинства задач выбор между двумя вариантами:
- Медь — обычная водопроводная вода, питьевые системы, незамерзайка на гликоле. Теплопроводность меди в 20 раз выше нержавейки, поэтому при одинаковой мощности медный ТЭН греет эффективнее. Цена ниже.
- Нержавейка 12Х18Н10Т — агрессивные среды, морская вода, кислоты, щёлочи, мазут с высоким содержанием серы. Ресурс в разы выше в средах, где медь корродирует за несколько месяцев.
Для мазутопроводов и нефтяных систем нержавейка — единственный разумный выбор. Медь в нефтяной среде разрушается каталитически.
Что нужно для расчёта: чек-лист
Что прислать для точного расчёта спирального ТЭН
- Внутренний диаметр трубы (в данном случае 35 мм — но нужно подтверждение по факту, трубы бывают с допусками)
- Длина рабочей зоны (длина трубы, которую нужно нагреть), мм
- Среда нагрева (вода, масло, мазут, химический раствор)
- Требуемая мощность или расчётные данные: объём среды, начальная и конечная температура, время нагрева
- Напряжение питания: 220 В однофазное или 380 В трёхфазное
- Способ монтажа (как ТЭН заходит в трубу, есть ли фланец, резьба, заглушка)
- Если заменяете существующий: фото и замеры старого нагревателя
Типичная ошибка при заказе
Самая частая проблема: указывают только мощность и диаметр трубы, не указывая среду. В результате ТЭН рассчитывается с нагрузкой для воды (8–12 Вт/см²), а ставится в мазут. При таком режиме ТЭН сгорает за 2–3 месяца.
Второй сценарий: геометрия не проверяется. Спираль оказывается на 1–2 мм больше внутреннего диаметра трубы — не входит. Поэтому точный замер трубы (желательно штангенциркулем) обязателен перед заказом.
Нужен спиральный ТЭН для трубы 35 мм?
Производство по чертежу от 1 штуки. Срок 7–14 рабочих дней. Пришлите размеры — рассчитаем параметры и стоимость.
Оставить заявкуЧасто задаваемые вопросы
Обычно 6–8 мм. Трубка 8 мм с намоткой на диаметр 22–25 мм оставляет 3–5 мм зазора между витками и стенкой трубы — достаточно для циркуляции теплоносителя.
По формуле L = π × D_sp × N, где D_sp — наружный диаметр намотки, N — число витков. Например, 25 мм диаметр и 20 витков: L = 3,14 × 0,025 × 20 = 1,57 м.
Не более 2–3 Вт/см². Мазут вязкий, теплосъём плохой. При нагрузке как для воды (8+ Вт/см²) ТЭН перегреется и сгорит.
Нержавеющая сталь 12Х18Н10Т (аналог AISI 321). Медь в нефтяной среде разрушается каталитически и не подходит.
Да. Минимальный заказ — 1 штука. Срок изготовления по чертежу или образцу: 7–14 рабочих дней.
Внутренний диаметр трубы, длину рабочей зоны, среду нагрева, требуемую мощность или данные для теплового расчёта, напряжение питания. Без этих данных рассчитать параметры и цену не получится.
